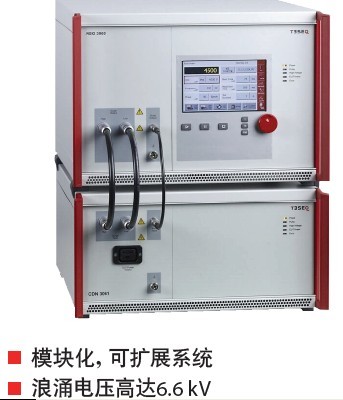

特測NSG3060A瞬態傳導抗擾度模擬發生器

這真不是您需要的產品？
品　　牌：
特測

直接提問 | 回首頁搜
出廠價：
10000

主要規格：
6.6KV

用　　途：
電子產品測試

特測NSG3060瞬態傳導抗擾度模擬發生器完全滿足CE 標識和ANSI C62.41標準測試要求而設計。一臺標準的NSG 3060包括對綜合波、振鈴波和EFT電快速瞬變脈沖群以及PQT電壓跌落的測試。其多樣性的擴展能力使得它能夠靈活配置來適應更廣闊的應用場合。利用NSG 3060獨有的“主－從”結構概念，新的脈沖發生器模塊可簡便快速地增加到原來的系統中。這種技術允許利用存儲在從控制器上的校準數據和校正因子對單個脈沖模塊分別進行校準。新模塊的安裝非常簡便，無需返回整個系統對其進行校準。采用先進技術的組件，NSG 3060在開關切換技術和相位精度方面建立了新的標準，并且超越了現行標準的要求。采用功能強大的處理器使得NSG 3060系統能夠完全滿足ANSI C62.41標準中所規定的獨特的耦合要求。ANSI C62.41標準要求脈沖幅值要隨著交流電源脈沖相位、電壓的幅值的變化而變化。超高對比度的7”彩色觸摸屏是NSG 3060系列里邊最引人注目的特點。依據要求，可利用集成在NSG 3060上的鍵盤或帶有按鍵的滾輪進行靈敏度調節。友好的圖形顯示界面使得測試速度加快。每個參數值清晰可見，所有的設置可以通過大尺寸的觸摸式輸入按鈕進行快速選擇和修改。不需要用筆，就可以快速簡單的編寫程序。可輕易創建一個多步測試程序并且可方便地更改該多步測試程序的測試步驟或參數。選擇“專家模式”允許用戶在測試過程中，利用滾輪手動地更改參數，這是一種激活關鍵閾值的快速有效的方法。利用集成在NSG 3060的TA(測試程序)功能，只要少數幾個“點擊”便可觸發標準化測試，從而可快速可靠地獲得測試結果。利用簡單易用的SD記憶卡讀卡器，固件可快速下載，用戶指定的測試將會完整的保存下來。一般情況下，存儲空間是足夠大的。在存儲空間不夠用的情況下，可用商用SD 記憶卡替換，現存測試文件可很方便地拷貝到容量更大的SD記憶卡。 1.2/50 - 8/20 us綜合波脈沖(混合浪涌脈沖) — CWM 3450 符合IEC/EN 61000-4-5, GB/T 17626.5和ANSI (IEEE) C62.41標準 參數 值脈沖電壓（開路）： ± 200 V – 6,6 kV (步長為1 V) 脈沖電流(短路)： ± 100 A – 3.3 kA 阻抗： 2 Ω / 12 Ω 極性：正/負/正負交替脈沖重復： 5* – 20 s，長達600 s (步長為1 s) * 所選的脈沖電壓和EUT供電電壓減小增高時，最小垂度時間相應增加到10 s或20 s 測試持續時間： 1 – 9999個脈沖，連續 相位同步：異步，同步時為0°– 359°(步長為1°) 耦合： ANSI / IEC / 外部 0.5 us/100 kHz振鈴波 — RWM 3652 符合IEC/EN 61000-4-12, GB/T 17626.5和ANSI (IEEE) C62.41標準 參數 值脈沖電壓（開路）： ± 200 V – 6.6 kV (步長為1 V) 脈沖電流（短路）： ± 16.6 A to ±550 A, ± 10% ± 6.6 A to ±220 A, ± 10% ± 1 A to ±33 A, ± 10% 阻抗： 12 Ω / 30 Ω / 200 Ω 極性：正/負/正負交替脈沖重復： 5* 20 s，長達 600 s (步長為1 s) * 所選的脈沖電壓和EUT供電電壓增高時，最小重復時間相應 增加到10s或20s. 測試持續時間： 1 – 9999個脈沖，連續 相位同步：異步，同步時為0°– 359°(步長為1°) 耦合： ANSI / IEC / 外部 691-132A Dec. 201 1.2/50 - 8/20 us綜合波脈沖(混合浪涌脈沖) — CWM 3450 符合IEC/EN 61000-4-5, GB/T 17626.5和ANSI (IEEE) C62.41標準 691-132A Dec. 2010 參數 值脈沖電壓（開路）： ± 200 V – 6,6 kV (步長為1 V) 脈沖電流(短路)： ± 100 A – 3.3 kA 阻抗： 2 Ω / 12 Ω 極性：正/負/正負交替脈沖重復： 5* – 20 s，長達600 s (步長為1 s) * 所選的脈沖電壓和EUT供電電壓減小增高時，最小垂度時間相應增加到10 s或20 s 測試持續時間： 1 – 9999個脈沖，連續 相位同步：異步，同步時為0°– 359°(步長為1°) 耦合： ANSI / IEC / 外部參數 值設備供電： 230 /115 VAC 去耦衰減：剩余脈沖最大15% 電源端串?dāng)_最大15% 電源去耦： 1.5 mH 0%/+35% 連接：來自發生器的脈沖輸入 EUT供電的電纜連接器 CDN的電源連接線 EUT 供電：單相 EUT VAC： 24 到 270 V rms, 50/60 Hz (相線 – 中線)，最大400 Hz EUT VDC： 0 到 270 VDC EUT 電流 1 x 16 A rms 連續 (溫度控制) 30分鐘1 x 25 A rms EFT （脈沖群）所有線路與參考地（GND）間耦合的標準耦合方式 IEC 61000-4-4和ANSI (IEEE) C62.41 L, N, PE a ref GND 任何線路或線路組合與參考地（GND）間耦合 L a ref GND N a ref GND PE a ref GND L,N a ref GND L, PE a ref GND N,PE a ref GND 綜合波形脈沖： IEC/EN 61000-4-5 線到線(2 Ω) N a L / L aPE / N a PE 線到地(12 Ω) La PE / N a PE / L, Na PE 綜合波& 振鈴波： ANSI (IEEE) C62.41 基本1 & 2 L, N a PE & L a N 增強1 & 2 N a PE & L a PE 診斷1 & 2 N, PE a L & L, PE a N 振鈴波： IEC/EN 61000-4-12 12 Ω / 30 Ω / 200 Ω N a L / L a PE / N a PE L a PE / N a PE / L, N a PE PQT: 相位L的電壓跌落和變化耦
