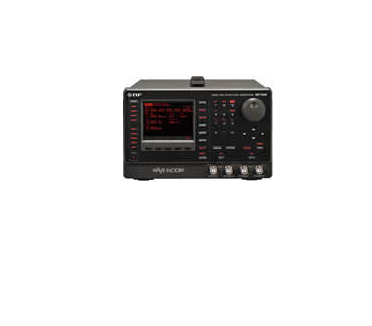

多功能信號發生器 WF1947/WF1948

這真不是您需要的產品？
品　　牌：
日本NF

直接提問 | 回首頁搜
出廠價：
9999 元/臺

主要規格：
10MHZ

用　　途：
電源測試

多功能信號發生器 WF1947/WF1948 從日本NF誕生第一個多功能信號發生器開始，我們一直在為解決客戶的真正需求為理念。以滿足客戶的需求和愿望為目標及我們推陳出新的堅定決心，我們的多功能信號發生器一直在不斷完成進化. 這些新產品是我們波形工廠(WAVE FACTORY)產品陣容中的新成員。波形工廠(WAVE FACTORY)產品擁有精確和穩定的輸出，豐富的輸出波形，各種振蕩模式的多用途，卓越的用戶適用性和靈活便捷的波形編輯符合工程師們的需要. NF認為振蕩器的標準是支持波形的靈活產生,并且我們將繼續不遺余力的提供更先進的多功能信號發生器. # 低噪音 # 與以往機型相比噪聲級別降低至十分之一* 在輸出較大電壓(約 2Vp-p/50Ω, 無 DC 重疊) 頻率在 300kHz以內. 通過使用一個減衰器, 使噪聲級別在約 1Vp-p的低電壓輸出或更低輸出時達到以往產品的二分之一到三分之一之間. 使得在所有輸出范圍內,實現低噪音化,適用于廣泛的應用. *以往機型 : WF1973/WF1974 # 低失真 # 對整個電路進行了優化，使信號發生器實現了正弦波及諧波的失真率達到0.04% 或更低. 波形振幅分辨率達到16-bit,提供高品質正弦波.(可設定頻率范圍: 20Hz-20kHz, 振幅: 0.25Vp-p/50Ω 或以上) # 波形幅度分辨率: 16 bits # 敝司的獨特回路設計實現了16-bit的波形幅度分辨率, 為30MHz級別高頻振蕩器最高水準. 高品質16-bit可為您所需的波形提供高質量波形幅度分辨率, 包括正弦波，方波及任意波. # 高精度振幅設定 # 根據振幅和DC offset（包括高/低電平設置）設置，自動量程功能有利于選擇最佳輸出電壓范圍，。此外，通過減少設置電平的振幅設置精度的劣化，使獲得高精度的振幅設置成為可能. # 浮接 # 每個輸出端都與外殼絕緣，這使得它有可能連接到終端設備時有不同的電位。包含浮接輸出端子降低了接地回路引起的噪音. # 低噪音排氣扇 # 根據所檢測到的環境溫度控制風扇的旋轉頻率（或每分鐘旋轉）。在常溫下，不包括啟動和異常運行，噪聲是以往型號的十分之一*. 豐富的輸出波形輸出波形: 正弦波,方波,脈沖,斜波,任意波,噪聲, DC 除了正弦波，方波等標準波形,也可輸出512k words的任意波形. 在4M-word存儲器中最高可以保存128組波形. 并且所有波形均為16-bit的高分辨率波形.高品質波形對提高測試的再現性(或衍生)是不可或缺的. 任意波不僅可以通過產品操作面板設定也可通過控制軟件便捷的編輯. 正弦波正弦波方波方波脈沖波脈沖波 (上升/下降時間可變) 斜波斜波 (對稱可變) 噪聲噪聲 (高斯分布) 任意波任意波 (過沖) 豐富的振蕩模式掃描與調制功能不僅針對頻率而且可以對振幅，相位，偏移，負載 (0% 至 100%)進行掃描. 單程/往返,線性/對數 *,連續/單發/門控單發皆可組合. 調制支持FM, FSK, PM, PSK, AM，DC offset 調制和 PWM 模式. 內部調制和外部調制均可. *對數掃描僅限針對頻率. 門控掃描門控掃描 Offset 調節 Offset調節 PWM PWM 突發 / 觸發 / 門控在突發振蕩模式，振蕩可以啟動或停止任何波計數.WF1947和WF1948支持四種模式 ; 自動突發: 無觸發必要觸發突發: 與觸發同步振蕩門控: 與門控信號同步振蕩觸發門控: 可進行由門控信號開關on/off控制的門控振蕩振蕩開始/停止的階段和振蕩開始/停止的級別可以被設置. 觸發門控觸發門控 3值脈沖 3值脈沖 (突發/觸發) 全波整流全波整流波形 (突發 / 觸發) 作為脈沖信號發生器作為脈沖信號發生器，也可作為數字信號源使用.脈沖波的占空比/時間。上升沿時間/下降沿時間可以分別獨立設定。適用于各種數字裝置及設備的數據傳輸裝置的運行測試。脈沖寬度可變脈沖寬度可變上升/下降時間變量上升/下降時間變量上升時間 (15 ns) 上升時間 (15 ns) 2通道聯動運行 2通道聯動運行雙通道的WF1948支持2相,可固定頻率差,固定頻率比，差動輸出等.也可以在雙通道的狀態下，進行各種掃描每個通道的輸出端子對應機箱是浮接的. 獨立 (Indep) 雙通道各自獨立. 2相(2-Phase) 相同頻率. 頻率差固定 (2-Tone) 頻率差保持不變. 頻率比固定(Ratio) 頻率比保持不變. 差動輸出 (Diff) 具有相同頻率、振幅和DC offset的反相波形. 雙通道獨立雙通道獨立差分輸出差分輸出其它功能外部10MHz頻率基準輸入，頻率基準輸出，多臺同步參考輸出，多臺發信器同步運行一個高精度的頻率可以輸出時，外部10 MHz 標準 信號輸入到外部10 MHz參考輸入頻率 (REF IN). 高達六個單位的同步操作是可能的，以主/從機的形式連接,使用頻率參考輸出 (REF OUT) 和頻率參考輸入 (REF IN). 外部加算輸入這是在波形信號輸出上加算外部信號的功能. 用戶定義單位用指定的換算公式設定為任意單位.(頻率,周期,振幅, DC offset,相位,占空比) 波形監視波形監視顯示設置波形狀態. 設定狀態保存可保存10組設定
