3Ctest EDS 30T靜電放電模擬器

這真不是您需要的產品？
品　　牌：
泰思特

直接提問 | 回首頁搜
出廠價：
1

主要規格：
30KV

用　　途：
電子產品測試

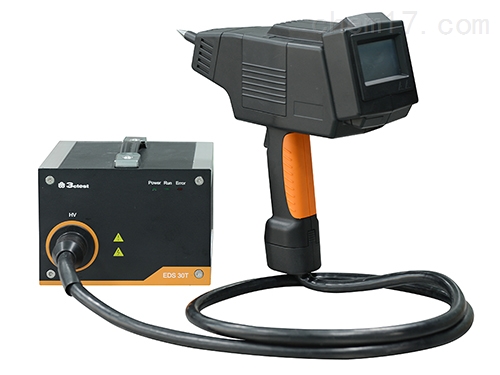

3Ctest EDS 30T靜電放電模擬器 3Ctest靜電放電模擬器（HBM/MM部分）EDS 10IC針對人體模型（HBM）和機械模型（MM）的靜電放電抗擾度試驗的特點和要求專門設計，可以對LED、晶體管、IC等半導體器件進行靜電抗擾度的測試. 【詳細說明】 3Ctest靜電放電模擬器EDS 30T人體對物體或兩個物體之間的靜電有時會產生高達數千伏的電壓，可能引起電氣、電子設備的電路發生故障，甚至損壞。EDS 30T是一款智能型靜電放電發生器，輸出電壓30kV,也是中國*款自主研發生產，集放電槍頭和觸摸屏控制于一體的靜電放電測試儀，依照 EN/IEC 61000-4-2 等要求精確地模擬靜電放電脈沖干擾，根據人體工程學設計。LCD觸摸屏簡單易操作，電源可選擇AC與電池盒，RC模塊可更換，內置溫度濕度計，遠程控制軟件，確保了在各種測試場合使用的可靠性。 3Ctest靜電放電模擬器EDS 30T優點： 1.人體工程學設計； 2.LCD觸摸屏控制； 3.溫濕度記錄和保護； 4.自動極性轉換； 5.放電模塊可互換，自動識別； 6.內置標準測試程序庫； 7.智能檢測空氣放電失效性； EDS 30T符合標準 ITU-T K.20 IEC 61000-6-2 IEC 61000-6-1 IEC 61326 GB/T 17626.2 ISO 14304 IEC 61340-3-1 Bellcore GR-1089-Core IEC 61000-4-2 EN 61000-6-1 EN 61000-6-2 EN 61326 EDS 30T規格參數指標技術參數接觸放電 200V – 30,000V（±5%）空氣放電 200V – 30,000V（±5%）電壓步進 100V 保持時間大于 5s 極性正、負 RC模塊識別自動識別并LCD顯示溫濕度內置溫濕度計，記錄和保護功能脈沖重復頻率單次/0.1/0.2/0.5/1/2/5/10/20Hz 觸發模式手動&自動脈沖計數 1-9999 接觸放電模式 150pF/330 ohm 簡易程序依據各種標準等級進行測試上升時間 0.8ns ± 25% 快速啟動測試程序參數在線可調，簡單迅速，易于操作評估程序進行20Hz接觸放電，對受試設備的測試點進行評估標準測試程序符合 IEC/EN61000-4-2 通用參數重量約10.6kg 環境溫度 15℃-35℃（操作條件）相對濕度 30%-60%（操作條件）氣壓范圍 86kPa-106kPa 工作電源 100V-240V（±10%）; 50/60Hz（大陸地區默認AC 220V 50HZ） EDS 30T標準配置放電槍放電槍與控制一把高壓發生器程控高壓電源一臺標配阻容模塊 150pF/330 ohm 放電模塊（系統默認），可更換放電電極空氣放電頭、接觸放電頭接地線 2m 接地線包裝箱手提箱資料原廠測試校準證書和操作手冊 EDS 30T選件（不包含在主機中） DM1-RFCI 150pF/330 ohm、快速繼電器放電模塊、上升時間 200ps-300ps DM2 150pF/2000 ohm (ISO 10605) DM5 330pF/2000 ohm (ISO 10605) DM6 330pF/330 ohm (ISO 10605) DM7 100pF/1500 ohm DM8 150pF/150 ohm DM9 500pF/500 ohm DM10 500pF/5000 ohm DMx 根據用戶需求定制的放電模塊接地高壓電阻 2 x 470 kohm 垂直耦合板 500x500mm 水平耦合板 1600x800mm 參考接地板 2700x1800mm 測試桌 1600x800x800mm，全實木；滿足IEC 61000-4-2要求電池盒 8*2600mAh鎳氫充電電池，代替AC電源。接觸放電+30kV，1Hz，大約8h。尺寸140mm*100mm*35mm。重量0.5Kg 電池充電器用于電池盒充電 ESD校準裝置用于IEC/EN61000-4-2的波形校準，包括2 ohm 靶子/4GHz，衰減器，同軸電纜，使用說明書系列產品手持式靜電放電發生器EDS 16H是一款手持式靜電槍，也是中國*款自主研發生產的手持式靜電持式靜電放電模擬器 EDS 20H是一款手持式靜電放電發生器，也是中國*款自主研發生產的手持式靜電放電發生器。靜電放電模擬器EDS 30T是一款智能型靜電放電發生器，輸出電壓30kV,也是中國*款自主研發生產集放電槍頭和觸摸屏控制與一體的靜電放電測試儀。靜電放電模擬器EDS 30V是一款智能型ESD測試儀，輸出電壓30kV,也是中國*款自主研發生產，集放電槍頭和觸摸屏控制于一體的靜電放電模擬器靜電放電校準裝置BX602/BX602-AD，EDS校準靶心BX602是同軸電流靶心，依據IEC/EN 61000-4-2 Ed.2要求設計，用于監測判斷靜電放電發生器輸出EDS脈沖波形參數是否滿足法規要求。靜電放電試驗配置ESDD試驗臺是為靜電放電試驗而專門設計的，全實木結構測試平臺，符合IEC61000-4-2和GB/T17626.2標準。靜電放電發生器(HBM/MM部分)EDS 10IC針對人體模型(HBM)和機械模型(MM)的靜電放電抗擾度試驗的特點和要求專門設計，可以對LED、晶體管、IC等半導體器件進行靜電抗擾度的測試.
