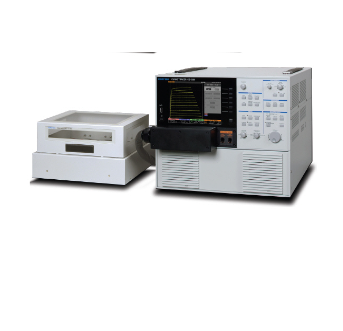

半導體曲線圖示儀CS-3100

這真不是您需要的產品？
品　　牌：
LWATSU

直接提問 | 回首頁搜
出廠價：
10000 元/臺

主要規格：
120mW / 1.2W / 120W/ 390W

用　　途：
半導體曲線圖示儀

半導體曲線圖示儀CS-3100 適用于IGBT、MOSFET、三極管、二極管等各種半導體特性測試的標準型號適用于IGBT、MOSFET、三極管、二極管等各種半導體特性測試的標準型號最大峰值電壓3,000V（高壓模式）最大峰值電流1,000A（HC脈沖模式） LEAKAGE模式（游標分辨率 1pA）簡單易用，追求人性化的先進功能 Graphical configuration screen ■采用電路圖模式顯示內部的配線狀態可通過確認實際波形，適時調整脈寬和測試點。　 Vbe and Ic waveforms in the large current pulse mode (Wave mode) ■具有能確認實際印加電流/電壓波形的Wave模式可以像示波器一樣通過觀測模塊上實際印加的波形（電流、電壓）來確定脈寬和實際測試點（MEASUREMENT POINT）。可通過確認實際波形，適時調整脈寬和測試點。避免了示波器的探棒影響，可確認到實時的異常信號。可非常容易地確認到模塊發熱等引起的振蕩等熱異常情況。 S-3000系列規格集電極電源 HV模式機型 CS-3000系列共通模式/極性全波整流/+－、DC/+－、LEAKAGE/+－、AC 最大峰值電壓/電流最大峰值電壓最大峰值電流（最大峰值脈沖電流） 3kV 75mA（150mA） 300V 750mA（1.5A） 30V 7.5A（15A）最大峰值功率 120mW / 1.2W / 120W/ 390W（最大峰值電壓3kV時不能使用）水平軸量程 50mV～500V/div 集電極電源 HC模式（CS-3100無HC模式）測試臺：CS-301 模式內容波形補償硬件對集電極電源與接地間的浮動電容進行補償軟件通過軟件的細線化處理功能進行波形補償階梯信號發生器偏移設定范圍分辨 STEP AMPLITUDE設定的-10倍～+10倍 STEP AMPLITUDE設定的1% 電流模式振幅量程最大電流最大電 1步進約50nA～200mA、21段　1-2-5切換 2A 10V以上電壓模式振幅量程最大電流最大電壓１步進約50mV～2V、6段　1-2-5切換 ±40V 500mA～（～8V）、200mA～（～15V）、10mA～（～40V）步進周期 50Hz或60Hz的2倍（AC模式下為1倍）、HC模式時為脈沖間隔脈沖?步進脈寬 50μs～400μs （10μs步進） HC模式時為相對于集電極電源脈沖前后100μs的脈寬步進數 0～20段 AUX出力量程 OFF、－40V～+40V （100mV步進可調）測試模式 REPEAT、STOP/SINGLE、SWEEP 垂直軸（全量程0div）集電極電流量程 HV模式：1μA/div～2A/div、20步進　1-2-5切換（HC模式另行規定））精度讀數的2%+0.05×VERT/div 加上以下最大峰值電壓的波形補償誤差 0.5μA （30V）、1μA （300V）、6μA （3kV）、12μA （5kV） 30V,300V,3kV最大峰值電壓的10%以上、5kV為30%以上發射極電流（LEAKAGE）量程 1nA/div～2mA/div、20步進　1-2-5切換（集電極電源模式為LEAKAGE）精度讀數的2%+0.05×VERT/div+1nA以下水平軸（全量程10div）集電極電壓量程 HC模式：50mV/div～5V/div、7步進 1-2-5切換（HV模式另行規定）精度讀數的2%+0.05×HORIZ/div以下柵漏電壓量程 50mV/div～5V/div、7步進　1-2-5切換精度讀數的2%+0.05×HORIZ/div以下顯示顯示器 8.4英寸 TFT液晶顯示器數據數 1,000點/曲線（AC、全波整流） 20～1,000點/曲線（SWEEP模式）曲線顯示連線、點線平均數 OFF、2～255次長度 OFF、SHORT、LONG、無限長內部波形保存（REF）４畫面游標測試 DOT Vert、Horiz、β或gm fLINE Vert、Horiz、1/grad, intercept FREE Vert、Horiz、β或gm WINDOW WINDOW區域的Vert、Horiz、β 或gm 數據保存/讀取內部存儲設置參數：256個、REF：4畫面外部存儲 USB1.1：設置參數、波形、畫面復制（BMP、TIFF、PNG）遠程控制由LAN連接遠程控制　10BASE-T/100BASE-TX 1端口電源 CS-3xxx AC100-240V 50/60Hz 、工作時最大功率：500VA、待機時：7W Max 外形尺寸(mm) （不含突出部、附屬品）質量（不含附屬品） CS-3100 424W x 220H x 555D、約28kg
