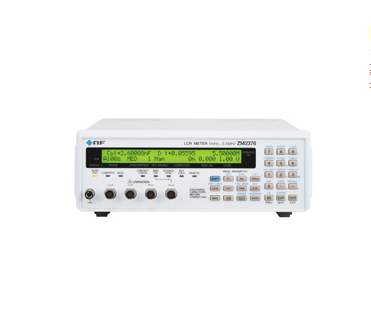

- LCR測試儀 ZM2376 基本精度 0.08％，頻率范圍 1mHz～5.5MHz , 測量速度 最快2ms， 接觸檢查、低容量檢查 測量范圍覆蓋從1mHz低頻領域到5.5Hz高頻領域的NF LCR 測量儀ZM系列 實現了快速且偏差小的穩定測量，可對應從材料研究到零部 件生產線等的各種用途 ZM2376 ZM2371_ZM2372 偏差小的高再現性 測量示例 按照以下條件使用ZM2372和ZM2376，對1nF的電容反復測量200次后得到的結果。 使用ZM2376，測量的再現性得到了進一步提高。 ZM2376 ● 測量時間：5ms ● 測量頻率：100kHz ● 測量信號電平：1V 項目 ZM2371 ZM2372 ZM2376 測量參數 主參數：｜Z｜、｜Y｜、 L、 C、 R、 G 副參數： Q、 D、 θ、 X、 B、 Rs、 Rp、 G、 Lp、 Rdc 測量頻率 1 mHz～100 kHz 1 mHz～5.5 MHz 基本精度 0.08 % 測量信號電平 10mVrms～5Vrms、1μArms～200mArms 內部DC偏置 0～+2.5V 0～+5V 測量時間 1kHz 最快2ms 1MHz — — 最快2ms 定電壓/ 定電流驅動（ALC） ○ ○ ○ 接觸檢測 — ○（4端子） ○ 低電容檢測 — — ○ 比較器 ○（9分類） ○（14分類） ○（14分類） 復合測量 — — ○（32步驟） 處理器接口 — ○ ○ 嵌入部件的生產線、分選裝置中。 最快速度2ms、偏差小的測量、抑制連接試樣電纜造成影響的補償功能、比較器及接觸檢查* 等功能，并且還配備了自動分選用處理器接口*，足以應對各種生產線需求。 *ZM2371未配備。 ▲ 電感測量示例（電纜長度1m、2m、4m） 快速測量鋰離子電池的阻抗。 ZM2376的內部DC偏置電壓最大可設置為+5V，因此可以測量電動勢超過3V的鋰離子電池（單電池）。 另外，可從1mHz的低頻率開始測量，因此可以對電池的內部阻抗進行詳細評價。 應用程序軟件（標配） + 標配了可以進行各種測量條件設定及獲取、顯示測量數據的軟件。 可獲得CSV文件形式的測量數據，方便在研究開發中的大量數據的處理。此外，可通過掃頻測量，對應阻抗 頻率特性的測量。 應用軟件 應用軟件 主設置畫面 采用Excel顯示圖表 ● 運行環境 ● OS：Windows 7(32bit版/64bit版)、Windows XP(32bit版)、Windows Vista(32bit版) ● 接口：USB 需要Microsoft Excel 97以上版本才能將設置和測量數據保存為XLS格式
