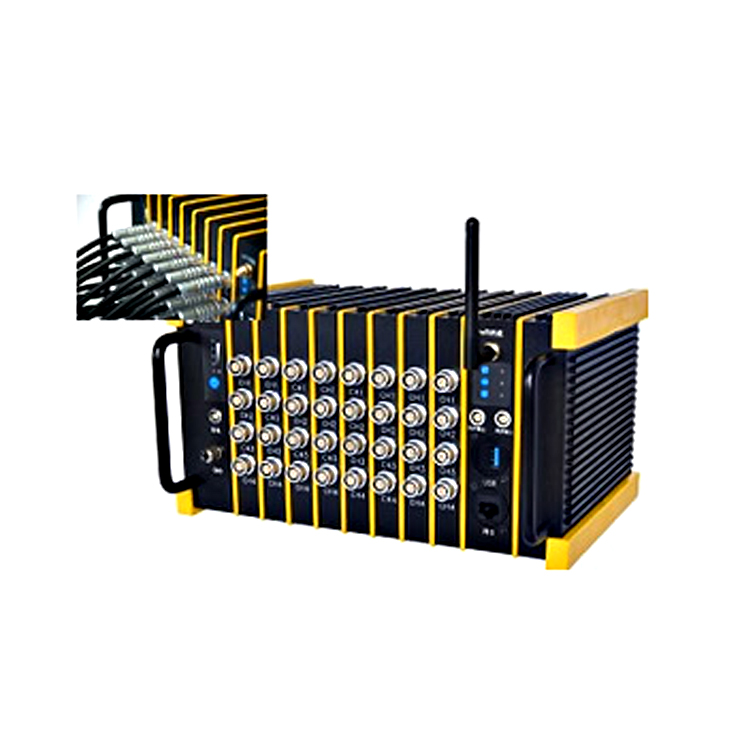

江蘇泰之特TZT5916堅固型振動測試

這真不是您需要的產品？
品　　牌：
江蘇泰之特

直接提問 | 回首頁搜
出廠價：
0

主要規格：
TZT5916

用　　途：
TZT5916堅固型數據采集分析系統專為車載、機載、艦載等各種惡劣環境的數據采集設計，內置工業級控制計算機和電子硬盤，可在強振、高低溫、高濕等極限環境下完成測試和長時間監測工作；采用有線網絡（LAN）或無線網絡（Wifi）連接計算機實時采集、傳輸、存儲、顯示、分析數據；可脫離計算機采用線控器控制獨立工作，并將數據實時存儲在儀器大容量電子硬盤中，連接計算機后再將數據回收進行分析處理。

1、應用范圍 1.1 用于車載、機載、艦載等特殊試驗場合的振動及性能測試。 1.1.1 車載測試：測試人員在不需要協助的情況下，即可完成車輛的性能測試。 1.1.2 機載測試：飛機空間有限，要求設備能夠在盡量不占據空間的情況下，進行長時間獨立的數據采集工作。TST5916具有在狹小環境中，脫離計算機獨立工作的優點，非常適合這一測試場合。 1.1.3 艦載測試：艦艇、船舶長時間處于劇烈振動和顛簸的環境中，且存在海水腐蝕和倒灌的情況，這對儀器的穩定性和防護都提出了極高的要求，TST5916能夠滿足在這樣的惡劣環境中穩定工作的要求。 1.2 強振、高低溫、高濕等極限環境下的測試和監測工作。設備運輸振動監測：精密設備在運輸途中，可能會因為運輸過程中振動過大而受損。因此，需要對整個運輸過程的狀態進行監測，TST5916的設計能滿足抗振、無人監守并能長時間不間斷記錄數據等苛刻要求。 1.3 接入多種傳感器，用于各種物理量的測量，包括：應力應變、振動(加速度、速度、位移)、沖擊、聲音、溫度(各種類型熱電偶、鉑電阻)、壓力、流量、力、扭矩、電壓、電荷等各種物理量的測試和分析。 1.3.1 各種形式的應變計，完成全橋、半橋、1／4橋（120Ω三線制）狀態的應力應變的測試和分析； 1.3.2 接入各種橋式傳感器，實現壓力、力、荷重、位移等物理量的測試和分析； 1.3.3 內置了24V/4mA偏置電路，采集IEPE壓電式加速度傳感器和傳聲器的輸出信號，實現振動、噪聲等信號的測試和分析； 1.3.4 各種壓電式傳感器配合電荷適調器,實現振動加速度、振動速度、振動位移(軟件二次積分可選)及壓力等的測試和分析； 1.3.5 與熱電偶配合，通過軟件內置熱電偶分度表，直接對溫度進行測試和分析； 1.3.6 和電渦流傳感器、磁電式速度/加速度傳感器、磁致伸縮位移傳感器配合,實現對加速度、速度、位移的測試和分析； 1.3.8 可對輸出電壓小于20mV的電壓信號進行測試和分析。 2、特點 2.1 采用高強度鋁合金作為機身材料：鋁合金材料兼顧輕便與高強度的特性，目前已被廣泛使用。TST5916的機身材料在使用鋁合金的基礎上，更做了加強，表面采用陽極處理，可防靜電和電磁干擾，最大程度確保產品的可靠性； 2.2 合理的結構設計：機身結構經反復驗證實驗和多次設計修改。采用密封設計，既具備防水防塵的優點，還可保證在受到60g/6ms的高沖擊振動下的儀器正常工作狀態； 2.3 完整的數據采集系統：系統由內置的工業級計算機、大容量抗振電子硬盤、1000Mbps以太網接口，鋰電池組供電單元，多種類型的信號測試單元組合而成，形成完整而獨立的數據采集系統； 2.4 信號測試單元硬件性能優越：每個信號測試單元，由四個通道組成，每通道均采用獨立的A/D轉換器和獨立的DSP實時信號處理系統。實現了多通道同步并行采樣，采樣速率不受通道數的限制，通道間無串擾影響，同時大大提高了系統的抗干擾能力； 2.5 進口雷莫接插件：輸入接插件采用了進口接插件,大大提高了小信號輸入的可靠性,操作也十分方便； 2.6 大容量鋰電池組供電：儀器采用大容量鋰電池組供電，能夠連續工作4小時以上； 2.7 體積小巧，便于攜帶：儀器外形尺寸規整，選配便攜包，隨身攜帶，便于測試； 2.8 軟件運行于Win2000/XP/7操作系統：用戶界面友好、操作簡便靈活，具有高度的實時性，數據實時采集、實時儲存、實時顯示和實時分析； 2.9 可無縫切換的工作模式聯機工作模式：聯機工作模式下，可由計算機程控設置TST5916數據記錄儀，實時顯示和存儲完整的數據，操作者也可隨時知曉被測物的振動情況，以便及時解決出現的問題。脫機工作模式：空間不夠，人手不足，不適合計算機控制，沒有關系，TST5916同樣能滿足您的要求。TST5916可以完全擺脫計算機的控制，獨立進行數據采集任務，通過線控裝置或者面板按鍵即可完成開始與停止數據記錄。讓您一人通過簡單的操作，完成一組人才能測得的準確可靠的數據。兩種工作模式的無縫切換：儀器處于聯機工作模式下時，可隨時脫離計算機控制，轉變為脫機工作模式；同樣處于脫機工作下的儀器也可在連接計算機后，變為聯機工作模式。 2.10 語音同步記錄和回放功能：一個人的力量畢竟有限，語音同步記錄功能可以輔助您更好的完成測試工作。當TST5916處于數據采集的過程中，您無法抽身快速記錄相關測試工況信息，此時通過語音記錄的方式，就可以快速完成該項工作。同上，在進行數據回放時，其語音信息也會隨數據同步進行回放，避免了測試數據與測試工況無法吻合而出錯的情況。 2.11 配置GPS模塊：TST5916采集儀配有GPS功能模塊，通過GPS天線，可多臺儀器之間同步采樣，實現行駛速度測量、時間校準、經緯度定位等功能。 2.12 通道配置靈活：TST5916采集儀可由多個測試單元組合而成。其中有應變/電壓測試單元、轉速測試單元、任意波形發生器單元、CAN總線接口單元等。應變/電壓測試單元可用于常規應變、振動等信號的測量，轉速測試單元可用于轉速信號的測量，任意波形發生器單元可輸出多種類型的信號，CAN總線接口單元可接入多種數字信號傳感器。 2.13 通道具有很強的通用性，滿足幾乎任何類型信號的輸入；應變/電壓測試單元的通道具有很強的通用性，配合使用各種調理器，可完成應變應力、振動、壓力、流量、扭矩、電壓、電荷、溫度等信號的測量。 2.14 轉速/計數器通道單元：可接各種脈沖/頻率輸出型傳感器或計數器，用于轉速的測量或脈沖數/頻率值的統計。 2.15 信號源輸出通道單元：輸出多種信號，包括：正弦、正弦掃頻、隨機、偽隨機、猝發隨機、半正弦、方波、磁盤輸出等，可與多種實驗設備配合使用。 1、技術參數 1.1 數據采集器技術指標 1.1.1 通道數：單臺4～32通道可選，通過以太網實現無限通道擴展； 1.1.2 控制單元內置了高性能嵌入式計算機、抗振高速電子硬盤(32GB)，1000M以太網接口和無線WIFI以太網接口； 1.1.3 采樣速率：所有通道連續同步采樣，每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k、100k(Hz)分檔切換； 1.1.4 每通道具有獨立的16位 A/D, 獨立的DSP，并行同步采樣； 1.1.5 數據采集記錄方式：連續采樣，采樣深度由模塊內置高速電子硬盤剩余容量決定； 1.1.6 多模塊同步方式：同步時鐘模塊或GPS同步 1.1.7 通訊接口：千兆以太網和無線WIFI通訊； 1.1.8 儀器內存儲容量：32GB； 1.1.9 供電：智能化管理的可充電鋰電池組供電, 電池供電和外部供電可實現無縫切換；32通道工作時可連續工作4小時或8小時兩種模式，220V交流電源，可以邊充電邊工作。 1.1.10 儀器尺寸：258mm×140mm×165mm(32通道)； 1.1.11 儀器重量：8.5kg（32通道） 1.2 應變、電壓測試單元 1.2.1 輸入阻抗：10MΩ+10MΩ； 1.2.2 輸入保護：輸入信號大于±15V(直流或交流峰值)時,輸入全保護； 1.2.3 輸入方式： GND、差動輸入、單端輸入、AC、IEPE； 1.2.4 電壓滿度值：±20mV 、±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V； 1.2.5 應變滿度值：±1000με、±10000με、±100000με； 1.2.6 示值誤差：（1）電壓測量示值誤差： ≤0.3％(FULL)；（2）應變測量示值誤差： ≤0.3％±3με(預熱1小時)； 1.2.7 系統穩定度： 0.1％/h（預熱1小時）； 1.2.8 線性度：滿度的0.1％； 1.2.9 放大器帶寬：DC～100kHz(+0.5dB～-3dB)（最大分析頻寬39kHz）； 1.2.10 噪聲：不大于5μV(輸入短路, 在最大增益和最大帶寬時折合至輸入端)； 1.2.11 共模抑制(CMR)：不小于100dB； 1.2.12 共模電壓(DC或AC峰值)：小于±10V； 1.2.13 漂移：（1）時間漂移：＜3μV/小時(輸入短路, 預熱1小時后, 恒溫, 在最大增益時折算至輸入端)；（2）溫度漂移：＜1μV/℃(在允許的工作溫度范圍內, 輸入短路,在最大增益時折算至輸入端)； 1.2.14 低通濾波器：（1）截止頻率(-3dB±1dB)： 100 、1k、10k 、PASS(Hz)四檔分檔切換；（2）平坦度：小于0.1dB(1/2截止頻率內)；（3）阻帶衰減：大于－18dB/oct； 1.2.15 抗混濾波器：模擬＋DSP數字抗混濾波，截止頻率：采樣速率的(1/2.56)倍，阻帶衰減：－100dB/Oct，平坦度0.1dB/Oct； 1.2.16 每通道獨立供橋電壓：（1）供橋電壓： ±1V、±2.5V、±5V、±12V分檔切換；（2）供橋電壓穩定度：小于0.05％/小時；（3）供橋電壓最大輸出電流： 30mA； 1.2.17適用電阻應變片阻值：半橋、全橋：50Ω～10000Ω任意設定; 三線制1/4橋：120Ω或350Ω（訂貨時確定一種）; 1.2.18 橋路方式：全橋、半橋、1/4橋（120Ω三線制）； 1.2.19 自動平衡范圍： ±20mV； 1.2.20 應變花接入功能：能接雙軸、三軸、多軸等各種應變花 1.3 TST5857-3 電荷適調器技術指標（選件） 1.3.1 最大輸入電荷量：105pC ； 1.3.2 輸入電阻：大于1011Ω； 1.3.3 放大器輸出靈敏度：0.1、1、10mV/pC(訂貨時，確定其中一檔)； 1.3.4 示值誤差：小于1％(額定工作條件下，由7VRMS160Hz正弦信號測量)； 1.3.5 噪聲：小于8×10－3 pC； 1.3.6 最大帶寬：0.3Hz～50kHz(+0.5dB～-3dB)； 1.3.7 失真度：小于0.5％(頻率小于30kHz)； 1.3.8 外形尺寸： Φ22mm×108mm（長）(單通道)； 1.4 轉速測量單元（選件） 1.4.1 測量通道數：四個通道； 1.4.2 轉速測量范圍：30～300000轉（對應的輸入信號頻率為0.5Hz～5kHz）； 1.4.3 測量精度：小于0.05%±1轉； 1.4.4 每轉脈沖數：1～4096個； 1.4.5 轉軸比：0.01～100； 1.5 TST5916信號發生器單元（選件） 1.5.1 輸出通道數：兩個獨立的輸出通道； 1.5.2 最大輸出電壓：±10Vp； 1.5.3 最大輸出電流：5mA； 1.5.4 輸出頻率范圍：10kHz； 1.5.5 DAC分辨率：16位； 1.5.6 頻率分辨率：0.01Hz； 1.5.7 幅值精度：1%（2kHz信號范圍內）； 1.5.8 信號類型：正弦、正弦掃頻、隨機、偽隨機、猝發隨機、快速掃頻、半正弦、脈沖。 2、使用環境使用環境適用于GB6587-2012-III組條件。 2.1溫度 2.1.1貯存條件：-40~70℃ 2.1.2極限條件：-20~60℃ 2.1.3工作范圍：-10~50℃ 2.2濕度 2.2.1工作范圍：50℃（5~90）%RH 2.2.2貯存條件：60℃ 90%RH48h 2.3振動 2.3.1頻率循環范圍：5~55~5Hz 2.3.2驅動振幅（峰值）：0.19mm 2.3.3掃頻速率：小于或等于1倍頻程/min 2.3.4在共振點上保持時間：20min 2.3.5振動方向：x、y、z
