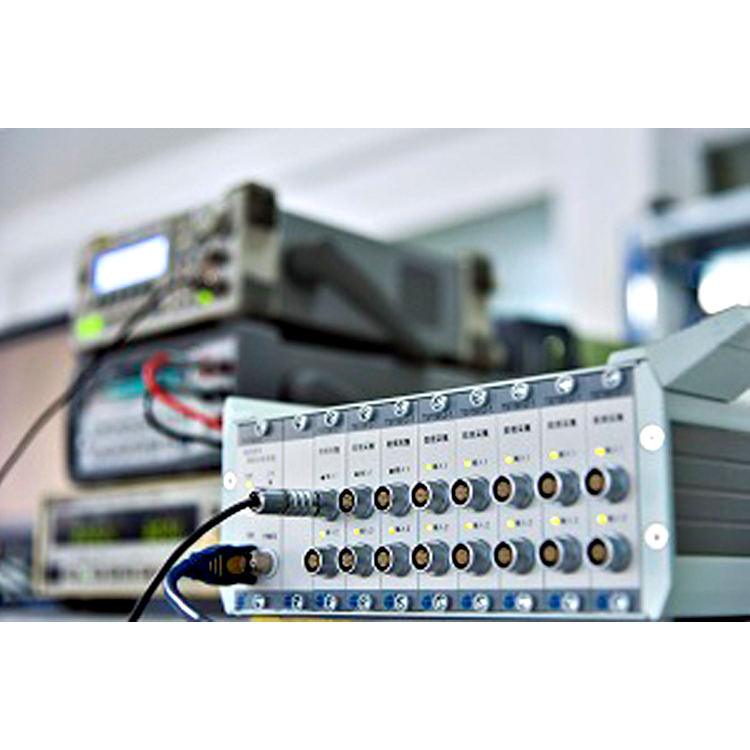

江蘇泰之特TZT5912振動測試

這真不是您需要的產品？
品　　牌：
江蘇泰之特

直接提問 | 回首頁搜
出廠價：
0

主要規格：
TZT5912

用　　途：
TZT5912為通用型動態信號測試分析系統，應用范圍廣，可完成應力應變、振動（加速度、速度、位移）、沖擊、聲學、溫度（各種類型熱電偶、鉑電阻）、壓力、流量、力、扭矩、電壓、電流等各種物理量的測試和分析。

1、應用范圍 1.1 可完成全橋、半橋、1／4橋（120Ω三線制自補償）狀態的應力應變的測試和分析； 1.2 配合橋式傳感器，實現各種物理量的測試和分析； 1.3 配合IEPE（ICP）壓電式傳感器，實現振動加速度、振動速度、振動位移（模擬二次積分可選）的測試和分析； 1.4 配合壓電式傳感器，實現振動加速度、振動速度、振動位移（模擬二次積分可選）及壓力、自由場的測試和分析； 1.5 電壓輸入，與熱電偶、電渦流傳感器、磁電式速度傳感器及各種變送器配合，對多種物理量進行測試和分析； 1.6 各種熱電阻（如鉑電阻、銅電阻等）溫度傳感器和熱電阻適調器配合，對溫度進行測試和分析。 2、特點 2.1 實現多通道并行同步高速長時間連續采樣（多通道并行工作時，256kHz/通道）； 2.2 高度集成：模塊化設計的硬件，每個模塊有16、32或64通道機箱形式； 2.3 每臺計算機可控制多通道以上同步并行采樣，滿足多通道、高精度、高速動態信號的測量需求； 2.4 每通道獨立電壓放大器，24位A/D轉換器，低通濾波器，抗混濾波器，消除通道間串擾影響，提高系統的抗干擾能力； 2.5 準確的采樣速率：先進的DDS數字頻率合成技術產生高精度、高穩定度的采樣脈沖，保證了多通道采樣速率的同步性、準確性和穩定性； 2.7 數字磁帶機信號記錄功能：實現長時間實時、無間斷記錄多通道信號； 2.8 進口雷莫接插件：輸入接插件采用了進口高性能雷莫頭，大大提高了小信號輸入的可靠性，操作也十分方便； 2.9 信號適調器：配套各種可程控的信號適調器，通道自動識別，輸入靈敏度實現歸一化數據； 2.10 轉速/計數器通道：可接各種脈沖/頻率輸出型傳感器或計數器，用于轉速、脈沖計數或頻率的測量； 2.11 信號源輸出通道：多通道輸出互不相關，可輸出多種信號，包括：正弦、正弦掃頻、隨機、偽隨機、猝發隨機、半正弦、方波、磁盤輸出等，可與多種實驗設備配合使用； 2.12 運行于Win2000/XP/7/8操作系統，用戶界面友好、操作簡便靈活； 2.13 計算機通過USB3.0接口與儀器通訊，對采集器進行參數設置（量程、傳感器靈敏度、采樣速率等）、清零、采樣、停止等操作，并實時傳送采樣數據。 1、技術指標 1.1 數據采集器技術指標 1.1.1 輸入阻抗： 10MΩ∥40PF； 1.1.2 輸入保護：當滿度值不大于10V時，輸入信號大于±15V（直流或交流峰值）時，輸入全保護；當滿度值為20V時，輸入信號大于±30V（直流或交流峰值）時，輸入全保護； 1.1.3 工作方式：（1）數據采集器：單端直流輸入、差分直流輸入、交流輸入、IEPE（ICP）適調輸入；（2）外接適調器（選件）：IEPE（ICP）適調器（帶雙積分硬件網絡）、應變適調器、電荷適調器、電荷適調器（帶雙積分硬件網絡）、4～20mA適調器、熱電阻適調器； 1.1.4 滿度值： ±20mV、±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V、±20V，分檔切換； 1.1.5 系統不確定度：小于0.5％（F.S）（預熱半小時后測量）； 1.1.6 系統穩定度： 0.05％/h（同上）； 1.1.7 線性度：滿度的0.05％； 1.1.8 失真度：不大于0.5％； 1.1.9 最大分析頻寬： DC～100kHz； 1.1.10 低通濾波器：（1）截止頻率（-3dB±1dB）： 10、30、100 、300、1k、3k、10k 、PASS（Hz）八檔分檔切換；（2）平坦度：小于0.1dB（2/3截止頻率內）；（3）阻帶衰減：－24dB/oct。 1.1.11 噪聲：不大于5μVRMS（在允許的工作溫度范圍內，輸入短路，在最大增益時折算至輸入端）； 1.1.12 共模抑制（CMR）：不小于100dB； 1.1.13 共模電壓（DC或AC峰值）：小于±10V、DC～60Hz ； 1.1.14 漂移：（1）時間漂移：小于3μV/小時（輸入短路，預熱1小時后，恒溫，在最大增益時折算至輸入端）；（2）溫度漂移：小于1μV/℃（在允許的工作溫度范圍內，輸入短路，在最大增益時折算至輸入端）。 1.1.15 過載指示：當輸入信號大于滿度值，則紅燈亮； 1.1.16 欠載指示：當輸入信號小于滿度值的0.5％，則綠燈亮； 1.1.17 模數轉換器：24位A/D轉換器； 1.1.18 連續采樣速率：多通道同時工作時，每通道采樣速率最高達256kHz，分檔切換，所有數據實時傳輸至電腦硬盤存儲； 1.1.19 抗混濾波器：（1）濾波方式：每通道獨立的模擬濾波 + DSP數字濾波；（2）截止頻率：采樣速率的1/2.56倍，設置采樣速率時同時設定；（3）阻帶衰減：約-150dB/oct；（4）平坦度（分析頻率范圍內）：小于±0.05dB。 1.1.20 通訊接口： USB3.0/千兆網接口； 1.1.21 電源：220VAC，12VDC（10～18V），最大功率100W； 1.1.22 使用環境：適用于GB/T6587-2012-Ⅱ組條件。 1.2 TST3810-1應變適調器技術指標（選件） 1.2.1 可實現橋路的程控切換和自檢功能； 1.2.2 適用電阻應變片阻值：三線制1/4橋：120Ω或350Ω（客戶訂貨時任選一種），半橋、全橋： 50Ω～10000Ω； 1.2.3 供橋電壓： 2V、5V、10V、24V（可根據客戶要求定制）； 1.2.4 程控橋路方式：1/4橋（120Ω三線制）、半橋、全橋； 1.2.5 增益：100倍； 1.2.6 最大帶寬：DC～100kHz（+0.5dB～-3dB）； 1.2.7 最大應變量程：1000με,10000με,10000με； 1.2.8 尺寸：30mm（寬）×20mm（高）×80mm（長）； 1.2.9 使用環境：符合GB/T6587-2012-III組條件的環境。 1.3 TST5855-1 電荷適調器技術指標（選件） 1.3.1 最大輸入電荷量：105pC ； 1.3.2 輸入電阻：大于1011Ω； 1.3.3 放大器輸出靈敏度：0.1、10mV/pC； 1.3.4 準確度：小于1％（額定工作條件下，由7VRMS 160Hz正弦信號測量）； 1.3.5 噪聲：小于5×10－3 pC； 1.3.6 最大帶寬：0.3Hz～100kHz （+0.5dB～-3dB）； 1.3.7 失真度：小于0.5％（頻率小于30kHz）； 1.3.8 輸出特性：（1）輸出電壓： 7VRMS；（2）輸出電流： 5mA；（3）輸出電阻：小于1Ω。 1.3.9 外形尺寸：30mm（寬）×20mm（高）×80mm（長）。 2、使用環境 2.1 溫度：（1）貯存條件：-40℃～60℃；（2）極限條件：-10～50℃；（3）工作范圍：0～40℃。 2.2 濕度：（1）工作范圍：40℃（20～90）%RH；（2）貯存條件：50℃ 90%RH24h。 2.3 振動（非工作狀態）：（1）頻率循環范圍：5～55～5Hz；（2）驅動振幅（峰值）：0.19mm；（3）掃頻速率：小于或等于1倍頻程/min；（4）在共振點上保持時間：10min；（5）振動方向：x、y、z。
