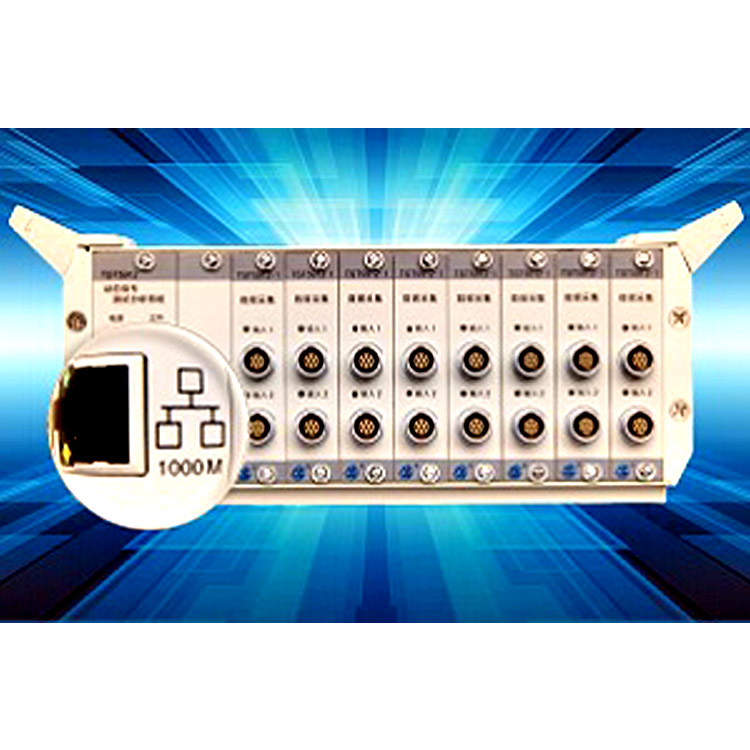

江蘇泰之特TZT5912N隔離型振動測試

這真不是您需要的產品？
品　　牌：
江蘇泰之特

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：
TZT5912N隔離型振動測試采用先進的隔離技術,多層屏蔽,有效抑制了輻射和傳導干擾,完美的綜合指標,保證了高輻射、強干擾的工況下信號的精準測量。

1、應用范圍 1.1 特別適用于對精度要求高的大型國防實驗； 1.2 特別適用于電磁環境惡劣的強干擾環境準確測量； 1.3 對各種電壓信號進行精準測量； 1.4 選配應變調理器，可完成全橋、半橋、1/4橋（120Ω三線制）應力應變的動態信號測試和分析； 1.5 配合橋式傳感器，實現壓力、力、荷重、位移等物理量的動態信號測試和分析； 1.6 配合IEPE壓電式傳感器，實現振動加速度、噪聲、力、壓力的動態信號測試和分析； 1.7 選配電荷調理器和各種壓電式傳感器配合,實現壓力、沖擊和振動加速度等的動態信號測試和分析； 2、特點 2.1 高度集成:模塊化設計的硬件，每個模塊8通道（以太網通訊實現通道無限擴展），滿足了多通道、高精度、高速動態信號的測量需求； 2.2 每通道獨立的18bit逐次比較A／D轉換器:實現了多通道并行同步采樣，優良的相位特性,通道間無串擾影響及采樣速率不受通道數的限制，并且大大提高了系統的抗干擾能力； 2.3 多層屏蔽:有效抑制了電場干擾、磁場干擾和電磁場干擾； 2.4 先進的隔離技術:保證輸入、輸出高度隔離,抗共模電壓達±500V,有效抑制了各種傳導干擾； 2.5 完美的綜合指標:噪聲低、穩定度高、準確度高、線性度高、失真度低,恢復時間快,平坦度好,保證了測量更加精準； 2.6 高度便攜:提供了利用計算機以太網接口實時進行數據傳送的方式,即插即用,并且最大程度上滿足了對便攜式儀器和采樣速度的要求,測試系統不僅可在實驗室使用,也可方便地應用于野外現場； 2.7 DMA方式傳送數據:測試數據通過在中文Win2000/XP/Vista/7環境下,DMA方式實時傳送，保證了數據傳送的高速、穩定、不漏碼； 2.8 每通道包含獨立的DSP實時信號處理系統:模擬濾波 + DSP實時數字濾波，構成高性能抗混濾波器,分析頻帶內平坦度可達±0.1dB，阻帶衰減大于-150dB/Oct； 2.9 準確的采樣速率:先進的DDS數字頻率合成技術產生高精度、高穩定度的采樣脈沖，保證了多通道采樣速率的同步性、準確性和穩定性； 2.10 數字磁帶機信號記錄功能:利用嵌入式系統中的硬盤,可長時間實時、無間斷記錄多通道信號,所有通通并行同步工作, 每通道采樣速率可達128kHz； 2.11 進口雷莫接插件:輸入接插件采用了進口高性能雷莫頭,大大提高了小信號輸入的可靠性,操作也十分方便； 2.12 信號適調器:配套各種可程控的信號適調器,不僅具有極強的抗干擾能力,而且由于參數由數采統一控制,系統的單位量綱實現了“傻瓜”設置。 1、技術指標： 1.1 數據采集器技術指標 1.1.1通道數：2通道/卡； 1.1.2輸入阻抗：30MΩ//100pF； 1.1.3輸入方式：GND、SIN－DC、DIF－DC、AC、SIN－IEPE、DIF－IEPE； 1.1.4支持智能導線和TEDS傳感器接入； 1.1.5電壓測量滿度值：±10V、±5V、±2V、±1V、±500mV、±200mV、±100mV、±50mV、±20mV、±10mV、±5mV； 1.1.6應變測量： a) 橋路方式：半橋、全橋采用四線制供橋；1/4橋（120Ω三線制）； b) 適用應變計橋路電阻： i. 半橋、全橋：50Ω～10000Ω任意設定； ii.三線制1/4橋：120Ω或350Ω（訂貨時確定）； c) 信號輸入采用10芯雷默； d) 橋壓：2V、5V、10V、24V； e) 最大輸出電流：50mA； f) 滿度值：±100000με、±10000με、±1000με； g) 應變示值誤差：0.1%±3με； 1.1.7電壓示值誤差：±0.05%F.S； 1.1.8非線性：0.01%F.S； 1.1.9系統穩定度：0.01％/天（20℃±1℃的環境下，預熱一小時后測量）； 1.1.10放大器頻響：DC～300kHz（＋0.5dB～-3dB）； 1.1.11具備橋路自檢功能； 1.1.12低通濾波器： a) 截止頻率（-3dB±1dB）：100 、300、1k、3k、10k 、30k、100k、PASS（Hz）分檔切換； b) 平坦度：小于0.1dB（2/3截止頻率內）； c) 阻帶衰減：－24dB/Oct； 1.1.13過載狀態指示：輸入大于滿度的95%，指示燈為紅色，表示過載； 1.1.14欠載狀態指示：輸入小于滿度的5%，指示燈為綠色，表示欠載； 1.1.15噪聲：不大于3μVRMS（輸入短路，在最大增益和最大帶寬時折算至輸入端）； 1.1.16共模抑制（CMR）：不小于120dB； 1.1.17共模電壓：小于 ±10V、DC～60Hz； 1.1.18漂移：小于1μV/天（輸入短路，預熱1.5小時后，恒溫，在最大增益時折算至輸入端）； 1.1.19轉換器：18位逐次逼近型； 1.1.20自動平衡范圍：當量程大于±100mV時，自動平衡范圍為±2V；量程不大于±100mV時，為±20mV； 1.1.21通訊接口：USB3.0/千兆以太網接口； 1.1.22連續采樣速率： a) 單機箱不超過16通道同步采樣時，最高1MHz/通道（海量存儲）； b) 所有通道同步采樣，最高256kHz/通道（海量存儲）； 1.1.23抗混濾波器： a) 濾波方式：每通道獨立的模擬濾波+實時數字濾波組合抗混濾波器； b) 截止頻率：采樣速率的1/2.56倍，設置采樣速率時同時同步設定； c) 阻帶衰減：斜率為-120dB（Fs＜100kHz）； d) 平坦度（分析頻率范圍內）：小于0.1dB； 1.1.24觸發方式：手動觸發、外觸發、信號觸發、定時觸發等； 1.1.25電源： a) 交流電源：220V，50Hz； b) 功率：16通道160 W； c) 直流電源：10~30V； 1.1.26使用環境：適用于GB/T 6587-2012-Ⅱ組條件； 1.1.27外形尺寸：237mm（寬）×132mm（高）×338mm（深）（半19英寸3U機箱）； 482mm（寬）×132mm（高）×338mm（深）（19英寸3U機箱）。 1.2 TZT5855-1 電荷適調器技術指標（選件）： 1.2.1 最大輸入電荷量：105pC ； 1.2.2 輸入電阻：大于1011Ω； 1.2.3 放大器輸出靈敏度：0.1、10mV/pC兩檔分檔切換； 1.2.4 準確度：小于1％（額定工作條件下，由7VRMS 160Hz正弦信號測量）； 1.2.5 噪聲：小于8×10－3 pC； 1.2.6 最大帶寬：0.3Hz～300kHz （+0.5dB～-3dB）； 1.2.7 失真度：小于0.5％（頻率小于30kHz）； 1.2.8 外形尺寸：50mm（寬）×20mm（高）×80mm（長）。 1.3 TZT3811 4～20mA適調器技術指標（選件）： 1.3.1 適用于兩線制或三線制4～20mA傳感器； 1.3.2 傳感器電源：24V； 1.3.3 外形尺寸：30mm（寬）×20mm（高）×80mm（長）（單通道） 1.4 TZT3814 熱電阻適調器技術指標（選件）： 1.4.1 適用傳感器類型：PT10，PT100，PT1000； 1.4.2 測溫范圍：-200℃～850℃； 1.4.3 測溫精度：0.5%±0.5℃； 1.4.4 恒流源(Iout)：1mA±2μA； 1.4.5 外形尺寸：30mm（寬）×20mm（高）×80mm（長）(單通道) 2、使用環境 2.1溫度： 2.1.1 貯存條件：-40℃～60℃； 2.1.2 極限條件：-10～50℃； 2.1.3 工作范圍：0～40℃； 2.2濕度： 2.2.1 工作范圍：40℃（20～90）%RH； 2.2.2 貯存條件：50℃ 90%RH24h； 2.3 振動（非工作狀態）： 2.3.1 頻率循環范圍：5～55～5Hz； 2.3.2 驅動振幅（峰值）：0.19mm； 2.3.3 掃頻速率：小于或等于1倍頻程/min； 2.3.4 在共振點上保持時間：10min； 2.3.5 振動方向：x、y、z。
