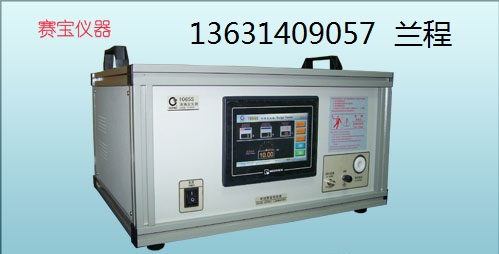

1065S型浪涌發生器

這真不是您需要的產品？
品　　牌：
賽寶

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

1065S型浪涌發生器是1065A型的升級版，選用松下PLC（FP-X C14R）控制，所有參數和儀器的工作狀態都在7寸彩色觸摸屏上顯示和設置，人性化界面，操作簡便。該儀器還具過壓保護，確保儀器工作的安全可靠性。該儀器操作簡單、性能良好、可靠性高而價格合理，可廣泛應用于電氣安全檢測實驗室和電子、電器制造企業。技術指標： 1. 輸出浪涌電壓： 0 ～ 10kV，分辨率0.01kV，按鍵設置； 2. 數顯準確度 ± 5％ ± 2字； 3. 充電電容： 1nF / 30kV ± 5％； 4. 充電時間設置范圍： 1 ～ 999 S； 5. 其準確度 ± 3％； 6. 放電時間設置范圍： 1 ～ 999 S； 7. 其準確度 ± 3％； 8. 試驗（充放電）次數： 1 ～ 9999 次； 9. 其準確度 ± 1次； 10. 示波器監測端口輸出：分壓器 1:1000； 11. 具有過壓保護功能； 12. 顯示和操作方式： 7寸彩色觸摸屏（TK6070iH）顯示和菜單式界面操作； 13. 高壓變壓器功率 ≥ 150VA； 14. 工作電源 220V ± 10％，50Hz ± 2Hz。適合標準：最新版GB8898-2011標準的（eqv IEC 60065：2005）試驗電路圖：注： 1) 開關S是電路中的關鍵部件，其設計應當確保消耗在飛狐或不完善絕緣上的有效能量盡可能小。 2) 被試組件X連接到端子C和D。分壓器R2和R3可以任選，用來使連接在R3兩端的示波器能觀測被試組件兩端的電壓波形。分壓器的補償要確保使觀測到的波形與被試組件一致。特別注意，最新板標準已去掉了舊版標準中的并接電阻R2。顯示模塊：該模塊選用臺灣威倫通7寸彩色觸摸屏（TK6070iH），用于顯示和設置儀器的各項參數和工作狀態，1065S設有兩個顯示操作界面，用戶可以根據自己喜好選擇操作界面，見下圖。（界面1）程序軟件： 1065S型儀器的PLC（可編程控制器）采用Windows版軟件FPWIN GR Ver.2編寫；彩色觸摸屏（TK6070iH）采用EB8000 V4.62軟件編寫。工作原理方框圖：將1065S型浪涌脈沖發生器的工作原理方框圖見下圖。適合標準應用范圍附件 l GB8898-2011標準（eqv IEC 60065：2005） l Ⅰ類設備、Ⅱ類設備、Ⅲ類設備； l 各種音頻、視頻及類似電子產品、電子元件等產品。 l 高壓測試線：1套 l BNC測試線：1套 l 電源線：1 根 l 說明書： 1 本 l 保修卡：1 張(一年保修)
