1950S型浪涌發生器

這真不是您需要的產品？
品　　牌：
賽寶

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：
浪涌

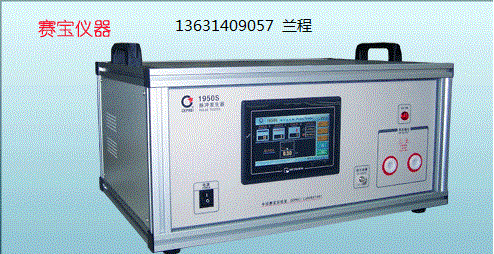

1950S型浪涌發生器選用松下PLC可編程控制器（FP-X C14R）控制，所有參數和儀器的工作狀態都在臺灣威倫通7寸彩色觸摸屏（TK6070iH）上顯示和設置，中英文菜單界面；該儀器還具過壓保護，確保儀器工作的安全可靠性，可廣泛應用于電氣安全檢測實驗室和電子、電器制造企業。技術指標 1. 試驗脈沖波形： 10/700uS l 波形誤差： ± 20％； l 輸出脈沖電壓： 0 ～ 4.0kV，按鍵設置，分辨率0.01kV； l 電壓數顯準確度： ± 5％ ± 3字； 2. 試驗脈沖波形： 1.2/50uS l 波形誤差： ± 20％； l 輸出脈沖電壓： 0 ～ 6.0kV，按鍵設置，分辨率0.01kV； l 電壓數顯準確度： ± 5％ ± 3字； 3. 充放電時間設置： 1秒～ 999 秒 4. 其準確度： ± 2％ 5. 充放電次數設置： 0 ～ 999 次 6. 其準確度： ± 1次。 7. 輸出電壓極性：正負交替切換 8. 監測輸出端分壓比： 1：1000 9. 過流保護和過壓保護：可連續設置保護值（機內調節設置）； 10. 顯示和操作方式： 7寸彩色觸摸屏（TK6070iH）顯示和菜單界面操作； 11. 高壓變壓器功率：400VA； 12. 儀器尺寸：約640mm（長）×460mm（深）×320mm（高）； 13. 工作電源： 220V ± 10％，50Hz ± 2Hz。試驗網絡電路圖： GB4943.1-2011(IEC60950-1：2005，MOD) 標準的附錄N.1中的試驗網絡電路圖注: 1)上圖中的電路用來產生脈沖電壓，所用元器件數值見下表，電容器C1起始狀態被充電壓Uc。10/700μs（10μs為視在波前時間，700μs為視在半峰值時間，其波形見圖9所示，T1為視在波前時間，T為視在半峰值時間）的脈沖試驗電路是用來模擬通信網絡中的閃電干擾。 2）1.2/50μs (1.2μs為視為在波前時間，50μs為視在半峰值時間，其波形見圖9所示)的脈沖試驗電路是用來模擬配電系統中的瞬態電壓。 3）脈沖波形是指在開路條件下的波形，在不同的負載條件下波形是各不相同的。由于大量的電荷儲存在電容器C1內，因此在使用這些發生器時需要十分小心。脈沖發生器電路中的元件值表：試驗脈沖 C1 R1 R2 C2 R3 10/700μs 20μF 50Ω 15Ω 0.2μF 25Ω 1.2/50μs 1μF 76Ω 13Ω 30nF 25Ω 適合標準應用范圍附件 GB4943.1-2011標準（IEC 60950-1：2005,MOD） l Ⅰ類設備、Ⅱ類設備、Ⅲ類設備； l 各種信息技術設備、電子元件等產品。 l 高壓測試線：1套 l BNC測試線：1套 l 電源線：1 根 l 說明書： 1 本 l 保修卡：1 張(一年保修) 電話 13631409057
