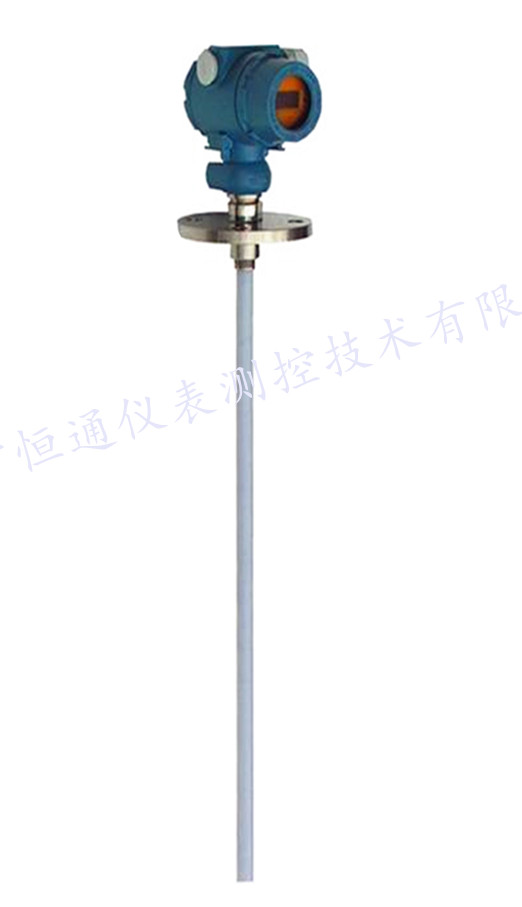

電容式液位計

這真不是您需要的產品？
品　　牌：
HTMC

直接提問 | 回首頁搜
出廠價：
0

主要規格：
100-6000mm

用　　途：
液位測量

一、HTMC電容液位計產品概述： HTMC電容液位計（電容物位計）是利用電容量的變化來測量容器內介質物位的測量儀表，可直接輸出4-20m A電流信號，它是一種兩線制物位變送器，主要用于容器中導電或非導電液體、固體的物位測量。在容器內由電容液位計的電極和導電材料制造的容器壁構成了一個電容。對于一個給定的電極，被測介質的介電常數不變時，給電極加一個固定頻率的測量電壓，流過電容的電流則取決于電容電極間介質的高度，并與之成比例，因此，HTMC電容液位計是基于電容量的改變來進行液位測量的。用電容液位計測液位的基本要求是被測介質的相對介電常數（被測介質與空氣的介電常數之比）在測量過程中不應變化。二、HTMC電容液位計產品特點： ● 硬桿或者鋼纜探頭可以延長至20m ● 有多種形式的電級，應用廣泛 ● 無可移動部件 ● 采用本安型設計 ● HART通訊協議可選三、HTMC電容液位計的參數如下：類型棒式鋼纜式重型鋼纜式量程 0.2 ~ 3m 1 ~ 20m 濕件材質 過程連接不銹鋼（法蘭連接）探頭部分不銹鋼，或防腐涂層殼體材質 鋁合金介質溫度 -30℃ ~ +200℃ -25℃ ~ +80℃ 介質壓力 Max. 6 MPa (60 bar) +20℃（見壓力圖表） Max 1.6 MPa (16 bar) 環境溫度 -20℃ ~ +70℃ 機械強度 - 7.7kN 45kN 絕緣電極電容 -600pF/m -200pF/m -600pF/m 輸出 4 ~ 20mA,二線制輸出電壓/電流用于測量電壓的電阻器:1v/1mA 數字通信 HART 顯示模塊（可選） SAP-202 測量范圍 0pF ~ 5nF 電容最小傳送范圍 10pF 或 10% 阻尼時間 3S，10S或60S 故障顯示 COM和LED閃爍并且輸出電流改變?yōu)?.8或22mA 傳送電壓/功率 12 ~ 36V Dcmax.22mA/48 ~ 800mW 最大負載 Rtmax=(ut-12v)/ 0.02A 精確度 ± 0.3% 零點溫漂 ± 0.02%/oc 電氣連接 M20 x 1,5 防護級別 IP65 防爆等級 x形式防爆標志： II 1G Ex ia IIB T6 重量 2.3kg/0.5m探頭 1..9kg/3m探頭 4.5kg/3m探頭（以實物為準）
