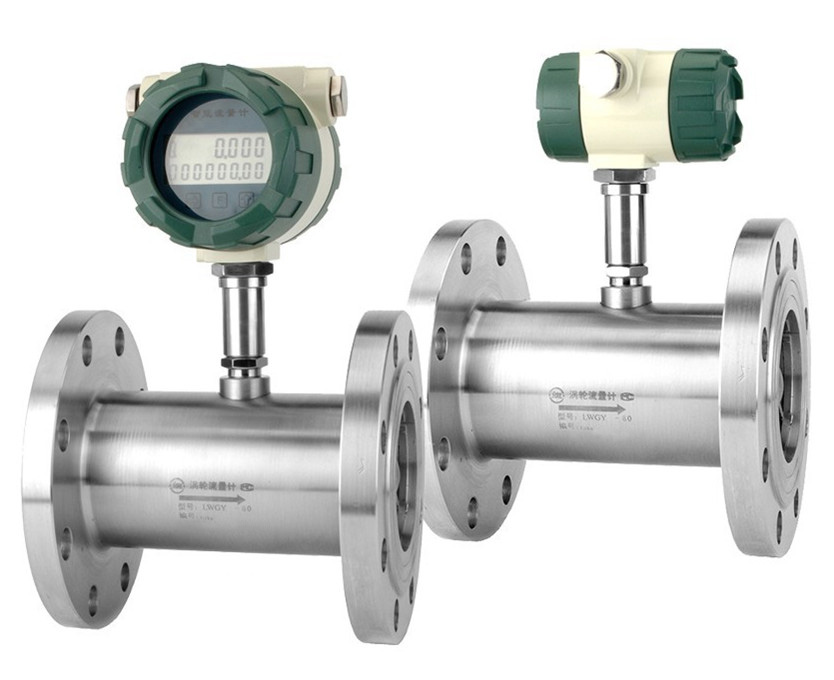

- 濟寧恒通儀表測控技術有限公司提供液壓油流量計--LWGY 渦輪流量傳感器（液壓油流量計，液體流量計，智能渦輪流量計），最高耐壓42mpA 液壓油流量計產品分一下幾個系列： 1、LWGY-A 渦輪流量變送器 2、LWGY-B 系列智能渦輪流量計 3、LWGY-C 系列智能渦輪流量變送器 一、液壓油流量計概述 HTMC液壓油流量計類屬于速度式流量儀表。渦輪流量傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。 液壓油流量計可以輸出遠傳信號（4-20mA）與顯示儀表配套使用，可以實現現場流量大小控制，水泵轉速調整，尤其適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式,可在有危險的環境中使用。 渦輪流量傳感器適用于在工作溫度下粘度小于5×10-6m2/s的介質，對于粘度大于5×10-6m2/s的液體，要對傳感器進行實液標定后使用。 如用戶需用特殊形式的傳感器，可協商訂貨，需防爆型傳感器時，在訂貨中加以說明。 二、液壓油流量計工作原理 液壓油流量計為硬質合金軸承止推式，不僅可以保證精度，并且耐磨性能提高，同時具有結構簡單、牢固以及拆裝方便等特點。流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由帶有導磁性并處于信號檢測器的磁場中的渦輪葉片旋轉切割磁力線，周期性的改變著線圈的磁通量，使線圈兩端感應出電脈沖信號，此信號經過放大器的放大處理，形成連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。 每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。 三．液壓油流量計技術性能 (1) 基本參數：見表一 表一 HT LWGY□ □□□ □ □ □ 說 明 類 型 LWGY 基本型，+5-24DCV供電， LWGY-A 4~20mA兩線制電流輸出，遠傳変送型 LWGY-B 電池供電現場顯示型 LWGY-C 現場顯示/4~20mA 兩線制電流輸出 公稱 通徑 4 4mm，普通渦輪流量范圍0.04~0.25m3/h 6 6mm，普通渦輪流量范圍0.1~0.6m3/h 10 10mm，普通渦輪流量范圍0.2~1.2m3/h 15 15mm，普通渦輪流量范圍0.6~6m3/h 20 20mm，普通渦輪流量范圍0.8-8m3/h 25 25mm，普通渦輪流量范圍1~10m3/h 32 32mm，普通渦輪流量范圍1.6-16m3/h 40 40mm，普通渦輪流量范圍2~20m3/h 50 50mm，普通渦輪流量范圍4~40m3/h 65 65mm，普通渦輪流量范圍8-80m3/h 80 80mm，普通渦輪流量范圍10~100m3/h 100 100mm，普通渦輪流量范圍20~200m3/h 125 125mm，普通渦輪流量范圍25-250m3/h 150 150mm，普通渦輪流量范圍30~300m3/h 200 200mm，普通渦輪流量范圍80~800m3/h DN 4—DN40口徑的傳感器為螺紋連接 ，工作壓力為6.3Mpa;高壓產品另行定制 DN50—DN200口徑的傳感器為法蘭連接, 工作壓力為2.5Mpa;高壓產品另行定制 DN 4—DN10口徑的傳感器帶有前后直管段、過濾器。 DN15以上口徑的傳感器我公司可配套前后直管段。 (2) 介質溫度：-20～＋120℃. (3) 環境溫度：-20～＋55℃. (4) 供電電源：電壓：+5-24VDC, 電流：≤10mA. (5) 傳輸距離：傳感器至顯示儀表的距離可達1000m. 四．液壓油流量計安裝、使用和調整 (1) 安裝 傳感器的安裝方式根據規格不同，采用螺紋或法蘭連接,傳感器可水平、垂直安裝，垂直安裝時流體方向必須向上。液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。傳感器上游端至少應有20倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。傳感器的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內腔。 傳感器應遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。 為了檢修時不致影響液體的正常輸送，建議在傳感器的安裝處，安裝旁通管道。 傳感器露天安裝時，請做好放大器及插頭的防水處理。傳感器與顯示儀表的接線如圖四所示。 當流體中含有雜質時，應加裝過濾器，過濾器網目根據流量雜質情況而定，一般為20～60目。當流體中混有游離氣體時，應加裝消氣器。整個管道系統都應良好密封。 用戶應充分了解被測介質的腐蝕情況，嚴防傳感器受腐蝕。 ⑵ 使用和調整 ◆ 使用時，應保持被測液體清潔，不含纖維和顆粒等雜質。 ◆ 傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門， 嚴禁傳感器處于無液體狀態時受到高速流體的沖擊。 ◆ 傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特 別是葉輪。裝配時請看好導向件及葉輪的位置關系。 ◆ 傳感器不用時，應清洗內部液體，且在傳感器兩端加上防護套，防止塵垢進入， 然后置于干燥處保存。 ◆ 配用時的過濾器應定期清洗，不用時，應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存。 ◆ 傳感器的傳輸電纜可架空或埋地敷設（埋地時應套上鐵管。） ◆ 在傳感器安裝前，先與顯示儀表或示波器接好連線，通電源，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障。 五、LWGYA型渦輪流量變送器 LWGYA型渦輪流量傳感器是在LWGY基本型渦輪流量傳感器的基礎上增加了24VDC供電，4-20mA兩線制電流變送功能，特別適合于與顯示儀、工控機、DCS等計算機控制系統配合使用。 本變送器各口徑的流量測量范圍，傳感器結構尺寸，安裝方法，維護等內容請閱讀本說明書第二部分“LWGY基本型渦輪流量傳感器”。 六、開箱注意事項 1． 開箱后，按裝箱單檢查文件和附件是否齊全。 裝箱文件有：使用說明書一份 產品合格證一張 2． 觀察傳感器是否有因運輸而產生損壞等現象，以便妥善處理。 3． 望用戶妥善保存“合格證書”切勿丟失，否則無法設定儀表系數！ 七、訂貨須知 用戶在定購渦輪流量傳感器時要注意根據流體的公稱口徑、工作壓力、工作溫度、流量范圍、流體種類和環境條件選擇合適的規格。當有防爆要求時必須選防爆型傳感器，并嚴格注意防爆等級。 需要我公司的顯示儀表配套時，請參閱相應的說明書，選用合適的型號，或由我公司技術人員根據您提供的資料替您設計選型。需要傳輸信號用的電纜時注明規格長度。
