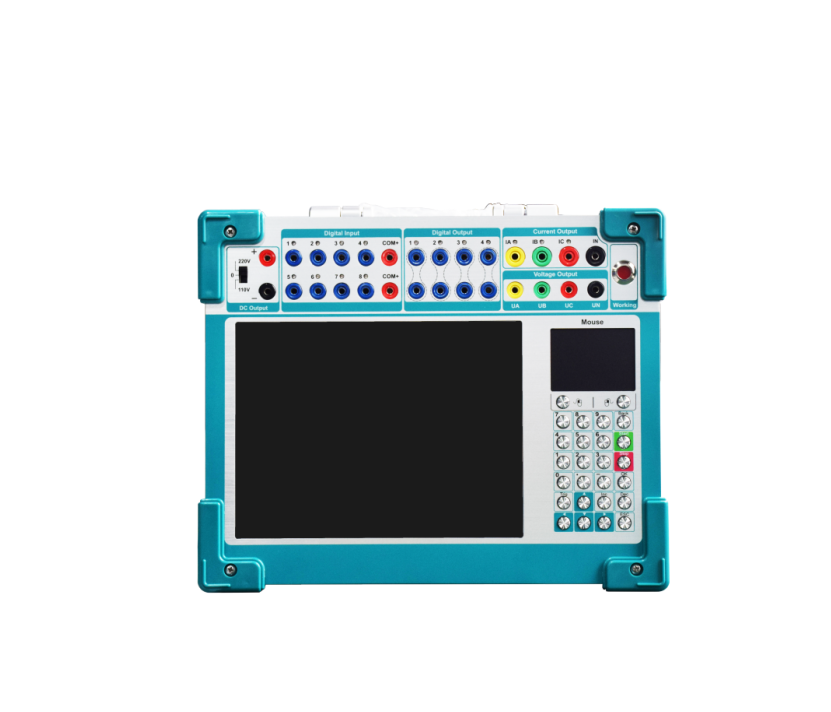

ZNJB-1000S手提式三相微機繼電保護測試儀

這真不是您需要的產品？
品　　牌：
中能新儀

直接提問 | 回首頁搜
出廠價：
1000

主要規格：
www.whznxy.com

用　　途：
主要適應于水利電力及工程、電器制造廠、鋼鐵冶金、電子、石油化工

三相微機繼電保護測試儀具有4相電壓3相電流輸出，適用于各種類型繼電保護裝置試驗。三相微機繼電保護測試儀每相電壓可輸出120V，每相電流30A，電流三并可輸出90A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。 ZNJB-1000S手提式三相微機繼電保護測試儀是武漢中能新儀電力有限公司總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。該三相微機繼電保護測試儀采用高性能工控機作為控制微機，直接運行Windows操作系統，裝置面板帶有10.4存液晶顯示屏、觸摸板鼠標和多功能鍵盤，不用外接鼠標或鍵盤就可直接使用。裝置背板設有USB口、通信口等，可方便地進行數據存取、數據通信和進行軟件升級等。該三相微機繼電保護測試儀在試驗的全過程及試驗結果均在LED顯示屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便。操作控制由觸摸板和面板鍵盤進行。操作簡單方便，只需簡單的計算機知識，極易掌握。三相微機繼電保護測試儀是繼保測試工作者得心應手的好工具。性能特性 1．滿足現場所有試驗要求。本儀器具有標準的四相電壓，三相電流輸出，既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美。 2．各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。 3．經典的Windows XP操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和10.4寸分辨率為800×600的LED真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。 4．本機Windows XP系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。 5．配備有超薄型多功能快接按鍵和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。 6．主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。 7．功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。 8．采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。 9．可連接筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。 10.具備GPS同步試驗功能。裝置可內置GPS同步卡（選配）通過RS232口與PC機相連，實現兩臺測試儀異地進行同步對調試驗。 11.配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。 12.具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。技術指標技術參數： 1、交流電流源單相電流輸出（有效值） 0--30A/相，精度：0.2% ±5mA 三相并聯輸出(有效值) 0--90A/三相同相位并聯輸出相電流長時間允許工作值(有效值) 10A 每相最大輸出功率 300VA 三相并聯電流最大輸出功率 800VA 三并電流最大輸出工作時間 5s 頻率范圍 0--1000Hz，精度0.01Hz 諧波次數 2 - 20次相位 0--360°，精度0.1° 2、直流電流源直流電流輸出 0--±10A/相，精度：0.5% ±5mA 3、交流電壓源單相電壓輸出（有效值） 0--120V/相，精度：0.2% ±5mV 線電壓輸出（有效值） 0--240V 相電壓/線電壓輸出功率 75VA/100VA 頻率范圍 0--1000Hz，精度：0.001Hz 諧波次數 2--20 次相位 0--360°，精度：0.1° 4、直流電壓源單相電壓輸出幅值 0--±150V，精度：0.2% ±5mV 線電壓輸出幅值 0--±300V 相電壓/線電壓輸出功率 90VA/180VA 5、開關量端子開關量輸入端子 8 對體積重量 1--20mA，24V 裝置內部有源輸出電位翻轉無源接點：低阻短接信號有源接點：0-250V DC 開關量輸出端子 4 對，空接點，遮斷容量：110V/2A，220V/1A 6、其他時間范圍 1ms--9999s，測量精度：1ms 單機體積重量 320mm*168mm* 250mm，重量12.5KG
