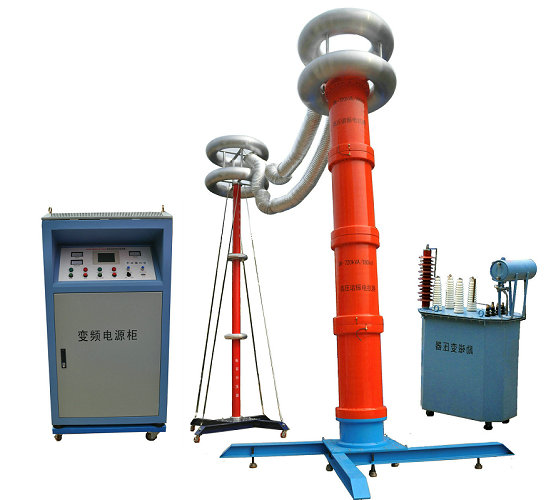

ZNXY-B系列變電站交流耐壓諧振裝置

這真不是您需要的產品？
品　　牌：
中能新儀

直接提問 | 回首頁搜
出廠價：
3000 元/套

主要規格：
www.whznxy.com

用　　途：
可適用于變壓器、斷路器、開關、GIS系統、電纜、套管、絕緣子等設備的交流耐壓試驗。具備高壓過壓保護、低壓過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能

ZNXY-B系列變電站交流耐壓諧振裝置主要針對500kV以下變電站一次電氣設備交流耐壓試驗設備設計制作，可適用于變壓器、斷路器、開關、GIS系統、電纜、套管、絕緣子等設備的交流耐壓試驗。具備高壓過壓保護、低壓過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能。既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍。交流耐壓諧振裝置的頻率調節，分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；所需電源容量小，試驗所需的電源功率只有試驗容量的1/Q；體積小，重量輕，為普通試驗裝置的1/3-1/5；諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿；具備多種工作模式，采用220V或380V單相電源，方便現場取電；多只方式，積木式組合，可串可并操作簡單，方便現場使用，由于系統諧振后具有很好的濾波特性，因此其生產的直流電壓優于普通試驗變壓器整流初來的直流電壓。是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。產品別稱交流耐壓諧振裝置、調頻串聯諧振、調頻諧振、變頻諧振、變頻串聯諧振、耐壓諧振裝置、串聯諧振變壓器、串聯諧振試驗設備、串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜耐壓試驗裝置、工頻耐壓試驗裝置、調頻串聯諧振電纜耐壓試驗設備性能特性 1、能整定試驗電壓、調頻范圍、保護電流、加壓時間。 2、具有接地及閃絡保護功能。 3、諧振電源是諧振式濾波電路，控制箱容量裕度大；保護功能強；輸出波形好；穩定性好能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。 4、變頻電源保護功能強，穩定性好；具備具備全自動（自動調諧、自動升壓）、全手動（手動調諧、手動升壓）以及半自動（自動調諧、手動升壓及手動調諧、自動升壓）的多種工作模式，可任意切換使用，操作方便；采用220V或380V單相電源，方便現場取電。 5、配置靈活，擴展功能強。諧振電抗器采用多只方式，積木式組合，可串可并，滿足多種試品的試驗要求，更方便現場使用。 6、大屏幕觸摸LED液晶彩屏和外接鼠標直接完成各種參數的設置，試驗結果可保存、打印、上傳、回查等。 7、自動模式：只需要設定試驗電壓和時間；設備自動精準調頻、調壓；完成試驗保存數據。 8、能自動跟蹤電網電壓的變化，實時調節電壓，使高壓電壓保持穩定。 9、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。 10、配置靈活：電抗器可串/并聯使用，滿足不同試品要求，實現一機多用，性價比高。技術指標 1、額定輸出電壓：0～1000kV 2、輸出頻率：30～300Hz 3、諧振電壓波形：純正弦波，波形畸變率＜1.0% 4、連續工作時間：滿功率輸出下，一次連續工作時間60min 5、品質因數：30～90 6、頻率調節靈敏度：0.1Hz,不穩定度＜0.05% 7、工作電源：220V/380V±15%,50Hz±5% 【變電站電氣設備交流耐壓試驗用常規配置表】適用范圍（10kV~500kV電壓等級變電站電氣設備交流耐壓試驗）頻率：30~300Hz
