內齒棒間距測量儀,DIATEST內齒輪測量

這真不是您需要的產品？
品　　牌：
德國diatest

直接提問 | 回首頁搜
出廠價：
0

主要規格：
1

用　　途：
齒輪測量|花鍵檢測

【簡單介紹】

德國DIATEST公司生產的內齒測量儀采用了球形測頭，替代了傳統的量棒測量方式，從而提高了測量的精度，便捷性和穩定性，同時還能測出內孔的形狀誤差，如錐度，橢圓度等，為了滿足齒輪不同模數的變化，量儀的測球也是可以方便更換，從而大大的提高了量儀的適用性，該量儀適用于奇數齒和偶數齒。

【詳細說明】

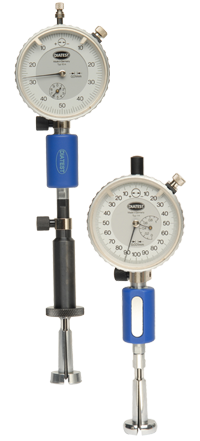

內齒棒間距測量儀

（小尺寸）兩瓣式內齒量儀（Mi）

（大尺寸） 內徑表式內齒量儀（Ma）

量儀簡介

根據用戶圖紙，按要求提供測頭測球直徑公差：±0.001mm
測球材質：鎢鋼

量儀特性

· 磨損小
· 操作方便
· 性價比優
· 測量精度高，測量范圍大。
· 隨著模數的不同，測球可以隨意更換。
· 測球材質鎢鋼，保證了量儀的高壽命。
· 測量深度可達3000mm以上

技術參數

訂貨號	精度	測量范圍	測力	測頭形式
050101-1	0.001mm	3.5—9.6mm	0.8—1.8N	兩瓣式（測球不可更換）
050101-2	0.001mm	9.3—26.1mm	1.5---2.0N	兩瓣式（測球可互換）
050101-3	0.001mm	26.1—333mm	1.0---5.0N	內徑表式（測球可互換）

兩瓣式內齒棒間距量儀適用于分度3.5mm—26.1mm范圍內的內齒或內花鍵測量

訂貨號	精度	測量范圍
050101-1-1	0.001mm	3.5—4.1mm
050101-1-2	0.001mm	4.0—4.6mm
050101-1-3	0.001mm	4.5—5.1mm
050101-1-4	0.001mm	4.5—5.1mm
050101-1-5	0.001mm	5.0—5.6mm
050101-1-6	0.001mm	5.5—6.1mm
050101-1-7	0.001mm	6.0—6.6mm
050101-1-8	0.001mm	6.5—7.1mm
050101-1-9	0.001mm	7.0—7.6mm
050101-1-10	0.001mm	7.5—8.1mm
050101-1-11	0.001mm	8.0—8.6mm
050101-1-12	0.001mm	8.5—9.1mm
050101-1-13	0.001mm	9.0—9.6mm

尺寸在3.5—9.6mm范圍內測球不可更換（測球和測頭是一體）

地泰科盛

訂貨號	精度	測量范圍	實例照片
050101-2-1	0.001mm	9.3—10.6mm	兩瓣式內齒量儀（測球可更換）
050101-2-2	0.001mm	10.3—11.6mm
050101-2-3	0.001mm	11.3—12.6mm
050101-2-4	0.001mm	12.3—13.6mm
050101-2-5	0.001mm	13.3—14.6mm
050101-2-6	0.001mm	14.5—16.1mm
050101-2-7	0.001mm	15.5—17.1mm
050101-2-8	0.001mm	16.5—18.1mm
050101-2-9	0.001mm	17.5—19.1mm
050101-2-10	0.001mm	18.5—20.1mm
050101-2-11	0.001mm	19.5—21.1mm
050101-2-12	0.001mm	20.5—22.1mm
050101-2-13	0.001mm	21.5—23.1mm
050101-2-14	0.001mm	22.5—24.1mm
050101-2-15	0.001mm	23.5—25.1mm
050101-2-16	0.001mm	24.5—26.1mm

地泰科盛

內徑表式內齒棒間距量儀適用于分度圓直徑26.1mm—330mm范圍內的內齒或內花鍵測量

附件端面定位塊

該量儀可以和DIATEST的標準附件連接，滿足不同的測量需求，如轉角附件，深度延長桿，旋轉接頭或比較儀臺架等。

為減少人為因素，我們?yōu)榭蛻襞渲孟尬黄鳎?br /> 讓量儀通過端面定位，達到快速精密對中
作用，保持測量結果的穩定性。

測球標準直徑：

標準一: Φ1.000， Φ1.500， Φ2.00， Φ2.500， Φ3.00， Φ3.50， Φ4.00， Φ4.500， Φ5.000，

標準二:
Φ0.500， Φ0.551， Φ0.620， Φ0.623， Φ0.630， Φ0.722， Φ0.862， Φ0.895，
Φ0.965， Φ1.100， Φ1.118， Φ1.125， Φ1.250， Φ1.350， Φ1.372， Φ1.385，
Φ1.524， Φ1.540， Φ1.600， Φ1.650， Φ1.700， Φ1.750， Φ1.782， Φ1.800，
Φ1.829， Φ1.900， Φ2.032， Φ2.250， Φ2.284， Φ2.386， Φ2.438， Φ2.667，
Φ2.704， Φ2.713， Φ2.721， Φ2.743， Φ2.750， Φ3.048， Φ3.250， Φ3.400，
Φ3.658， Φ4.835， Φ5.250， Φ5.485， Φ5.500， Φ6.000， Φ6.096， Φ6.350，
Φ6.500， Φ7.000，

標準三： Φ7.500， Φ8.000， Φ8.500， Φ9.000， Φ9.500， Φ10.000

標準范圍之外的屬于非標定制，需另外詢價定做（需客戶提供相關參數）

產品型號	測球直徑
050101-4-*	標 準 一測球
050101-5-*	標 準 二測球
050101-6-*	標 準 三測球
050101-7-*	標 準 外測球

備注: 如果客戶有特定要求，我們也提供量柱型測頭

FFENCO帶導向內齒棒間距測量儀

FFENCO內齒棒間距測量儀使用一個輪廓導向體，以免在測量過程中晃動，使千分表的讀數在測量過程中
保持不變。適用于內齒，普通花鍵和直齒的棒間距測量。實現一對一測量。

IVML1X1 帶導向頭內齒量儀 IVML1X1帶數據分析內齒量儀

量儀特性

·磨損小
· 操作方便
· 性價比優
· 帶有輪廓導向，測量穩定
· 測量精度高，測量范圍大。
· 隨著模數的不同，測球可以隨意更換。
· 測球材質鎢鋼，保證了量儀的高壽命。
· 測量深度可達3000mm以上
· 積木式結構，隨意組合
· 可進行數據存儲和分析

產品型號	精度	測量范圍	測力	測頭形式
050102-1	0.001mm	8—80mm	0.8—1.8N	按客戶要求定做測頭
