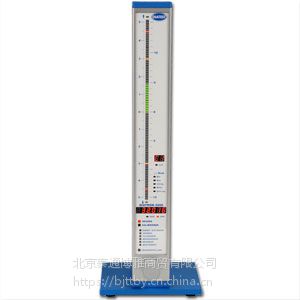

DT2200 電子柱
三色（紅色、黃色、綠色）模擬顯示和數字顯示電子柱。電子柱具有自動識別并顯示當前通道的功能.通過前面板上的旋轉按鈕或者軟件設定測量程序.安裝模塊可鏈接1、2或4個測頭（HBT）?？筛鶕筮B接其它測量系統。
測量和顯示功能
靜態測量模式
動態測量模式：zui小值、zui大值、平均值、位置公差、孔自動測量模式
多層測量模式：1...8測量點之間手動或自動轉換
測量范圍/分辨率：電感測頭：±3.0mm/0.1um-0.12/0.0001inch和±30mm/1um-1.2/0.00001inch 增量測量系統：24bit
測量單位：mm和inch
2位數字顯示：測量點數字（C1...C8）；測量輸入（P1...P8） 基本設置菜單（L0...L9）
6位數字顯示的顯示范圍：
相對測量：±9.999 mm / ±99.999 mm, ±9.999 inch / ±99.999 inch
絕對測量：0...99.9999 mm/0...999.9999 mm , 0...99.9999 inch / 0...999.9999 inch
分組：1...30
模擬顯示范圍：
±5.0000 mm / ±0.50000"3色（紅色、綠色和黃色）條柱顯示,根據選擇的公差限自動更換顏色。zui多可設置4個公差限。在條柱上，公差限以顏色標記顯示。
±1.5000 mm / ±0.15000"
±0.5000 mm / ±0.05000"
±0.1500 mm / ±0.01500"
±0.0500 mm / ±0.00500"
±0.0150 mm / ±0.00150"
±0.0050 mm / ±0.00050"
機械結構特點
外殼： 氧化鋁，頂部和底部為塑料
底座： 鍍鋁
前面板： 丙烯酸玻璃
操作單元：旋轉按鈕
尺寸： 寬×高×深：56×418.5×86mm/大約重1400g（包括底座）
電子部分特點
供電電源： 100...24VAC,45...60Hz
zui多輸入電流：2.5VA（無測量模塊）
顯示
模擬條柱顯示：103＋2LED紀錄超出范圍，3色顯示，自動改變顯示顏色（顯示公差標記）
數字顯示： 6位和2位數字LED顯示：7.62mm，紅色 方式、單元、程序菜單顯示：17LED紅色
連接
RS232接口：9針SUB-D插頭，硬件EIA RS232標準；數據格式依據OPTO RS232
2×觸發輸出/公差輸出（Ft1/Ft2）:外部連接的觸發輸出和控制信號連接的系列輸出
測量數據
分辨率： 16位（模擬），24位（增加測量系統）
測量速率：50次測量/每秒
環境條件
工作環境溫度：0....45°C
存儲溫度： -20...+60°C
保護型式： 前側IP65（CEI/IEC 529）
后側依據測量模式
電磁兼容（EMC）
電磁兼容（EMC）。瞬時發射依據EN50081-2,干擾阻抗依據EN50082-2
