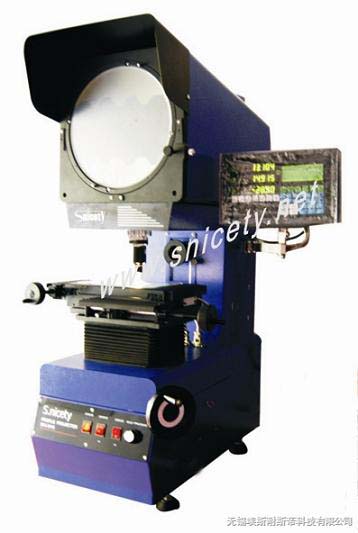

常州SPJ投影儀儀器特點
- 本儀器為數字式精密投影儀，是光、機、電一體化的精密高效測量儀器，廣泛用于模具制造、五金沖壓、電子、儀表、鐘表等行業，院校、研究所以及計量檢定部門。
- 本機光路系統品質優良、設計合理、物鏡成像清晰、放大倍數準確，測量示值誤差可達（ 3+L/50 ） µ m 。 L 為被測長度 ( 單位： mm) 。
- 依據人性化設計原理，上升機構手柄與人傾斜 45 °，員工操作更加省力，取代傳統的皮帶傳動，經常卡死現象。本機配有 RS232 接口，軟體升級十分方便。
- 投影屏玻璃獨家采用內刻式米字線，可長時間使用不須更換。
規格參數
儀器型號
SPJ-3015
SPJ-3020
SPJ-3015A
SPJ-3020A
金屬臺面尺寸
306*206 mm
356*206 mm
306*206 mm
356*206 mm
玻璃臺面尺寸
196*125 mm
262*154 mm
196*125 mm
262*154 mm
測量行程X/Y
150*75 mm
200*100 mm
150*75 mm
200*100 mm
Z軸調焦
85 mm
85 mm
85 mm
85 mm
物鏡倍率
10X，視場∮30 mm，工作距離78.33 mm；20X，視場∮15 mm，工作距離44.93 mm；
50X，視場∮6 mm，工作距離27.63 mm；100X，視場∮3 mm，工作距離23.6 mm（任選一個物鏡為標配）
投影屏幕
投影屏有效直徑(mm)：φ300mm, 使用范圍＞φ300 mm（內刻米字線），
投影屏旋轉角度范圍：0～360°
旋轉角度數顯解析度：0.01°或者1′
解析度
0.001mm
測量精度
(3+L/50)μm
數據處理器
YD-8000資料處理器
SDS5-3PJ 多功能液晶數據處理器
升降機構
45度角斜齒輪導軌升降，手柄與人傾斜45度角，取代傳統的皮帶傳動
儀器照明
透射與反射照明光源均為24V/150W滷鎢燈
外形尺寸
570*770*1180mm
儀器重量
約150KG
儀器電源
110V/220V 開關電源（可轉換） 50/60HZ
選配配件
本機配有RS232界面，可選用2.5D量測軟件，運用更為方便
