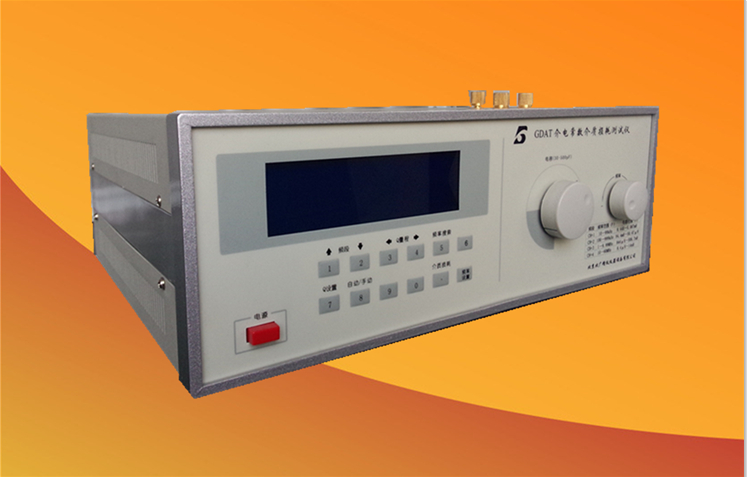

介電常數測試儀

這真不是您需要的產品？
品　　牌：
北廣儀器

直接提問 | 回首頁搜
出廠價：
13 元/臺

主要規格：
正規

用　　途：

介電常數測試儀介電體（又稱電介質）最基本的物理性質是它的介電性，對介電性的研究不但在電介質材料的應用上具有重要意義，而且也是了解電介質的分子結構和激化機理的重要分析手段之一，探索高介電常數的電介質材料，對電子工業元器件的小型化有著重要的意義。介電常數（又稱電容率）是反映材料特性的重要參量，電介質極化能力越強，其介電常數就越大。測量介電常數的方法很多，常用的有比較法，替代法，電橋法，諧振法，表法，直流測量法和微波測量法等。各種方法各有特點和適用范圍，因而要根據材料的性能，樣品的形狀和尺寸大小及所需測量的頻率范圍等選擇適當?shù)臏y(cè)量方法。介電常數測試儀工作特性 1．Q值測量 a．Q值測量范圍：2～1023； b．Q值量程分檔：30、100、300、1000、自動換檔或手動換檔； c．標稱誤差 A C 頻率范圍 25kHz～10MHz 100kHz～10MHz 固有誤差 ≤5％±滿度值的2% ≤5％±滿度值的2% 工作誤差 ≤7％±滿度值的2% ≤7％±滿度值的2% 頻率范圍 10MHz～60MHz 10MHz～160MHz 固有誤差 ≤6％±滿度值的2% ≤6％±滿度值的2% 工作誤差 ≤8％±滿度值的2% ≤8％±滿度值的2% 2．電感測量范圍 A C 14.5nH～8.14H 4.5nH～140mH 3．電容測量 A C 直接測量范圍 1～460p 1～205p 主電容調節范圍 40～500pF 18～220pF 準確度 150pF以下±1.5pF； 150pF以上±1% 150pF以下±1.5pF 150pF以上±1% 注：大于直接測量范圍的電容測量見使用方法。 4．信號源頻率覆蓋范圍 A C 頻率范圍 10kHz～60MHz 0.1～160MHz CH1 10～99.9999kHz 0.1～0.999999MHz CH2 100～999.999kHz 1～9.99999MHz CH3 1～9.99999MHz 10～99.9999MHz CH4 10～60MHz 100～160MHz 頻率指示誤差 3×10-5±1個字 5．Q合格指示預置功能：預置范圍：5～1000 6．Q表正常工作條件 a. 環境溫度：0℃～+40℃； b．相對濕度：<80％； c．電源：220V±22V，50Hz±2.5Hz。 7．其他 a．消耗功率：約25W； b．凈重：約7kg； c.外型尺寸：（寬×高×深）mm：380×132×280。介電常數測試儀主要技術特性：介質損耗和介電常數是各種電瓷、裝置瓷、電容器等陶瓷，還有復合材料等的一項重要的物理性質，通過測定介質損耗角正切tanδ及介電常數(ε)，可進一步了解影響介質損耗和介電常數的各種因素，為提高材料的性能提供依據；儀器的基本原理是采用高頻諧振法，并提供了，通用、多用途、多量程的阻抗測試。它以單片計算機作為儀器的控制，測量核心采用了頻率數字鎖定，標準頻率測試點自動設定，諧振點自動搜索，Q值量程自動轉換，數值顯示等新技術，改進了調諧回路，使得調諧測試回路的殘余電感減至最低，并保留了原Q表中自動穩幅等技術，使得新儀器在使用時更為方便，測量值更為精確。儀器能在較高的測試頻率條件下，測量高頻電感或諧振回路的Q值，電感器的電感量和分布電容量，電容器的電容量和損耗角正切值，電工材料的高頻介質損耗，高頻回路有效并聯及串聯電阻，傳輸線的特性阻抗等。介電常數測試儀裝置： 2.3.1 平板電容器極片尺寸：:Φ38mm和Φ50mm二種. 2.3.2 平板電容器間距可調范圍和分辨率：0～8mm， ±0.01mm 2.3.3 圓筒電容器線性： 0.33 pF /mm±0.05 pF, 2.3.4 圓筒電容器可調范圍：±12.5mm（±4.2pF） 2.3.5 裝置插頭間距：25mm±0.1mm 2.3.6 裝置損耗角正切值:≤2.5×10-4 產品保修售后服務承諾：一、安裝調試：協助試驗機的安裝，負責試驗機的運輸、調試。二、驗收標準：試驗機按訂貨技術附件進行驗收。終驗收在買方進行，對用戶提供的試樣進行試驗，并提供測試報告。三、培訓：安裝調試同時，在儀器操作現場一次性免費培訓操作人員2-3名，該操作人員應是由需方選派的長期穩定的員工，培訓后能夠?qū)υO(shè)備基本原理、軟件使用、操作、維護事項理解和應用，使人員能夠獨立操作設備對樣品進行檢測、分析，同時能進行基本的維護。四、軟件升級：終生免費提供新版本控制軟件。五、保修： 1、設備保修兩年，終身售后服務，一年內非人為損壞的零部件免費更換，保修期內接到用戶邀請后，最遲響應時間為2小時內，在與用戶確認故障后，我公司會在48小時內派工程師到達現場進行免費服務，盡快查清故障所在位置和故障原因，并向用戶及時報告故障的原因和排除辦法。 2、保修期內人為損壞的零部件按采購（加工）價格收費更換。 3、保修期外繼續為用戶提供優質技術服務，在接到用戶維修邀請后3天內派工程師到達用戶現場進行維修。并享有優惠購買零配件的待遇。　 4、傳感器過載及整機電路超壓損壞不在保修范圍內。六、售后管理：我公司實現計算機化管理，實行客戶定期電話回訪制度，定期復查設備的工作情況，定期電話指導用戶對設備進行保養和檢測，以便設備正常運轉，跟蹤客戶的設備使用情況，以便及時對設備進行維護
