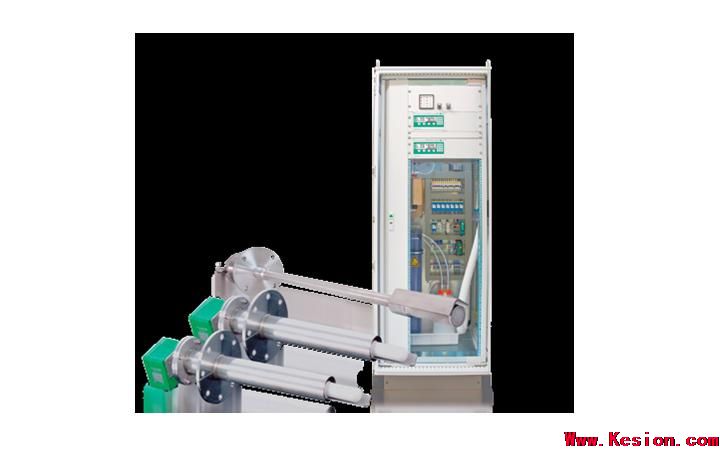

AQUATEC 2000被用于煙氣以及其他非燃性氣體中氧氣與水蒸氣測量應用。測量系統由兩個部分組成-干與濕現場分析探頭。濕潤氣體被第一個探頭吸入,在分析室中氧氣含量將被測定,空氣被同時干燥。隨后干燥的被測氣體引入第二個探頭進行氧氣測量,通過對兩個過程的氧氣含量比較,多功能的電子分析儀可以精確地分析出被測氣體水分含量。
AQUATEC 2000分析柜設計十分人性化,根據測量需求,用戶可以自行增加其他測量儀器(譬如根據環境保護法,增加NDIR測量儀用于其他氣體組分測量分析)。
取得專利的AQUATEC 2000結合了氧氣/水蒸氣分析儀與尾氣分析儀的特點,適用于所有燃燒類型的分析與測量。系統裝備了19“的便攜柜,以便于裝備其他測量儀器,使測量更具人性化。比如用戶還可以在便攜柜中增加NDIR測量儀來檢測尾氣中N2,NOX,CO,CO2以及SO2等氣體組分。
探針插入深度 至3682mm
H2O/O2范圍 ppm至100% O2
測量精確度 +/-0.2%測量值
反應時間 0.5秒(氣流速度>10m/s)
測量氣體溫度 至800°C至1400°C(帶冷卻保護管)
環境溫度 -40°C至80°C (探針) 5°C至40°C(電子儀器)
接口 HART, RS485 FIELDBUS, MODBUS RTU, RS232
保護碼 探針-IP65,電子儀器-IP54
AQUATEC?2000–測量箱與電子儀器
尺寸:
2100 mm x 800 mm x 800mm
電壓:
230 V / 50至60Hz公差±10% 115 V / 50至60Hz公差±10%
功耗:
4000 VA + 100W / m對于加熱提取管
工作環境溫度:
+5°C 至+40°C (41°F至104°F)
繼電器輸出,零電位:
250V 10A
模擬輸出:
4 - 20mA
O2濕潤
O2干燥
H2O
最大負載500 Ohm,零電位,放大
模擬輸入單元:
Re: > 9 MOhm
Ue: -45mV - 265mV
針對測量放大區
模擬輸入熱電偶:
Re: > 900 kOhm
溫度補償:
電子
出口端毫安反應時間:
進口端改變100mV用時< 200ms
顯示:
LC, LCD-照明240x 64點圖像顯示
測量精確度:
±0,2%測量值
保護碼:
IP54
尺寸:
請向本公司咨詢
AQUATEC?2000–探頭
測量氣體溫度:
至600°C
至1400°C,裝備冷卻保護管
現場插入深度:
至3682mm
裝備冷卻保護管插入深度:
至1000 mm
測量原理:
氧化鋯
測量氣體壓力:
-50至+50mbar
氣流速度:
0至50 m/s
環境溫度:
-40°C至+80°C
反應時間(O2):
0.5秒(氣體流速> 10m/s)
T90-時間(O2):
5.0秒(氣體流速> 10m/s)
探頭材料:
V4A (DIN 1.4571 / SS316Ti)
保護碼:
IP65
電壓供給:
通過電子儀器
探測精度:
< 1ppm O2
特質實時高精度測量低維修率歷史測量記錄查詢提供2個可調測量范圍- 2個限制警報自我監測功能直觀鍵盤操作
應用領域探測鍋爐管壁泄漏問題干燥系統尾氣中氧氣與水分測量
