BW系列大電流熱保護器

這真不是您需要的產品？
品　　牌：
中海寧

直接提問 | 回首頁搜
出廠價：
0.9 元/套

主要規格：
21*8*4

用　　途：
電子

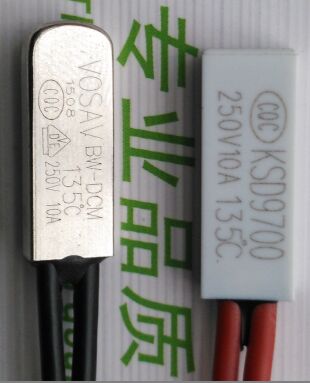

BW系列大電流熱保護器，BW系列大電流溫控開關，BW系列大電流溫控器，BW系列大電流溫度開關一：產品用途： BW-DCM系列熱保護器具有體積小、過電流能力強、、動作靈敏、壽命長等特點，廣泛適用于各種電熱水龍頭、即熱式電熱水器、電動車快速充電站、大功率電動車電池、蒸汽散熱器等電器設備的過熱過流雙重保護作用。二：結構特點： BW-DCM系列熱保護器是采用一定幾何形狀的雙金屬片，無需輔助機構，僅靠雙金屬片的自身感溫和電流熱效應，使雙金屬元件的狀態發生快速變化，直接帶動觸點實現自動切斷和接通電路，起到過熱、過載保護作用。三：產品尺寸： 1，陶瓷外殼: ∮9.6mm×25.0mm 2，金屬外殼：4.0mm×8mm×21.0mm 3，SCC&FUSE: ∮9.8mm×42.0mm 四：產品外觀： 1，熱保護器的外殼不得有毛刺、裂紋、變形、銹蝕等現象； 2，標志應正確、端正、清晰，經久耐擦；五：產品性能：額定電氣： 1，額定電流：AC250V/16A AC250V/10A AC115V/20A 2，最大短路電流：DC 12V 100A 3，最小使用電流：DC 5V 10mA 六：動作溫度： 1，動作溫度（OFF）： 135±5℃ 2，復位溫度（ON）： 95±15℃ 3，ON——OFF差： 15℃以上 ? 七：溫度特性（常規）對照表（見下表）：產品型號動作溫度(℃) 復位溫度(℃) DCM -50℃ 50±5 30±8 DCM -55℃ 55±5 35±10 DCM -60℃ 60±5 40±10 DCM -65℃ 65±5 45±10 DCM -70℃ 70±5 45±15 DCM -75℃ 75±5 50±15 DCM -80℃ 80±5 55±15 DCM -85℃ 85±5 55±15 DCM -90℃ 90±5 60±15 DCM -95℃ 95±5 65±15 DCM -100℃ 100±5 65±15 DCM -105℃ 105±5 70±15 DCM -110℃ 110±5 75±15 DCM -115℃ 115±5 75±15 DCM -120℃ 120±5 80±15 DCM -125℃ 125±5 85±15 DCM -130℃ 130±5 90±15 DCM -135℃ 135±5 95±15 DCM -140℃ 140±5 100±15 DCM -145℃ 145±5 105±15 DCM -150℃ 150±5 110±15 特殊規格可根據客戶要求定制八：產品性能 1，接觸電阻：觸頭在閉合狀態下，熱保護器兩觸點間的接觸電阻應不大于50mΩ。 2，絕緣電阻：絕緣電阻在100M?以上。 3，電氣強度對熱保護器下列部位間施加頻率為50Hz的基本正弦波試驗電壓(有效值)，歷時1S應無閃絡和擊穿現象。在觸頭熱分斷狀態下，兩引出線之間：500V。在觸頭常閉狀況下，引出線與外殼絕緣層表面之間：1500V 4，耐濕性在周圍溫度為25℃、相對濕度為95%中放置10小時后，符合6.4、6.5項要求，并且外觀構造無異常變化。 5，循環加熱每隔2小時放在-20℃與+90℃溫度中，循環10次后，符合6.4、6.5項要求，并且外觀構造無異常變化。 6，耐熱性在140℃溫度中放置10小時后，滿足6.4及6.5項要求，并且外觀構造無異常變化。 7，耐寒性在-20℃溫度中放置10小時后，滿足6.4及6.5項要求，并且外觀構造無異常變化。動作溫度的變化為5℃以內。 8，反復開閉耐久性常溫下，接在交流50Hz、電壓220V、功率因素COS∮=0.7的額定負載條件下試驗2000次后，額定動作溫度應在初期值的±5℃以內，且觸點不發生熔焊，繼續試驗5000次后熱保護器仍應可工作。 9，耐振動性振動頻率50Hz、振幅0.35mm、歷時90S的定頻試驗，試驗后其額定斷開溫度應符合6.2的規定。 10，耐落下沖擊性 ? 任意從1200mm的高度落到混凝地面3次后，其外觀構造無異常變化。 ? 動作溫度在5℃以內。 11，引線牽拉強度性能：用不低于30N軸向靜拉力，歷時5秒，引線無斷裂、松動、脫落現象。 12，溫度測試將熱保護器置于恒溫精度為±1℃的試驗箱內進行試驗。測溫方法采用熱電偶或溫度計，熱電偶或溫度計應置于熱保護器試樣上或盡可能靠近試樣，在試驗升溫過程中，從低于額定動作溫度10℃開始，溫度變化速率不超過0.5℃/min。通過保護器的測試電流不應超過0.1A。 13，使用環境 ? 塑料殼體保護器不得長期用于130℃以上的高溫環境，以防止造成塑料的變形使得保護器失效。 ? 不得在強酸、強堿及其它強腐蝕環境下長期使用。九：安裝與連接 ? 保護器應安裝于被保護對象溫升的敏感點，其感溫面應與被保護部件有效地緊密接觸或直接面向被保護區域。 ? 保護器在安裝過程中，以防止造成外殼變形或破損而使保護器性能改變，應注意以下幾點：不得使用尖銳的工具對保護器抵壓；不得用重力捶壓保護器； ? 連接采用電弧法焊接工藝時，焊接電流不得通過熱保護器，否則過強電流直接通過熱保護器觸點會造成破壞作用。十：儲藏條件：包裝箱及產品在運輸、貯存過程中均不得遭受雨雪侵襲，擠壓與破損，空氣相對濕度不大于90% 。以上是BW系列大電流熱保護器產品的技術參數，由中海寧溫控開關專家提供，僅供參考！更多BW系列大電流熱保護器產品信息盡請關注深圳市中海寧電子科技有限公司官網http://www.zhnwk.com
