RP-J100高壓線路激光帶電清障儀

　　東莞市榮平電氣科技有限公司清華大學無損檢測技術工程中心

　　研發背景：目前的清除線路異物的常規方式是借助作業車開展清理，有些是人工帶電攀爬處理，在距離懸掛點近的地方可以使用絕緣桿帶電處理。但是這些辦法分別具有機動性不強、危險性高或者需要停電處理的缺點。更先進一些的是在導線上放置清障機器人的方式。但是這種方式需要人工攀爬桿塔將機器人放置在導線上，并且還需要多人配合遠程遙控機器人來完成清障動作。這種方式操作比較復雜，另外架空線路形式多樣，有不同數量的分裂導線，機器人的結構形式只能匹配其中一種形式，其使用的環境條件限制性比較大。時下興起的無人機噴火設備，則操控復雜，風險極高，稍有不慎可能會引起火災，對電線的使用壽命也有影響。而激光清障的方式可以很好的避免以上缺點，直接遠距離及時、快速、安全地清除，無需設備停電，也不需要人員登塔。為電力部門盡快地實現懸掛物、鳥巢、寒冷氣溫下冰塊清除提供了可能，這也正是本產品致力于解決客戶需求的內容。激光切割是利用經聚焦的高功率密度激光束照射工件，使被照射的材料迅速熔化、汽化、燒蝕或達到燃點，同時借助與光束同軸的高速氣流吹除熔融物質，從而實現將工件割開。激光切割屬于熱切割方法之一。

　　激光清障裝置的優勢：1：改變以往依靠人力費時費力的清障方式；2：提高清障的機動性；3：為提高線路清障提供先進的設備和技術；4：使激光技術在電力行業的應用找到新的結合點，為激光應用技術在電力行業的其它應用積累經驗。5：不需要高空作業，不接觸輸電線路，不停電即可實現清障；6：便攜式設計，操作簡單，提高清障的效率和機動性。7：提高10kV-500kV輸電線路運維的管理水平；8：有效節省清障作業成本，減輕工作人員工作強度，提高工作效益；9：提升處理突發事件的能力，定點隱患的及時處理；10：減少線路故障，確保電網安全運行，減少經濟損失。

　　清障裝置技術參數：1：激光發射器功率：400W2：激光發射波長：445-450nm3：光柱射程：2000米左右4：切割距離：300米5：外殼防護等級：IP656：工作電壓：220V7：冷卻裝置：水冷8：產品規格：1870mmX315mmX210mm(長X寬X高)9：清障線路電壓等級：10kV -500kV

　　工作原理：

　　現場圖片：

　　高壓線漂浮物清理前：

　　清理后漂浮物掉落瞬間：

　　冰塊被擊穿融化 塑料袋、毛巾被切斷

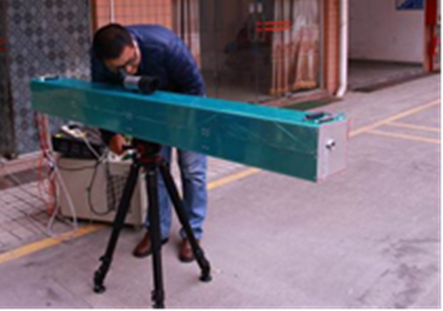

　　本高壓線路激光清障裝置主要部件包括：電源、準直鏡、水冷箱、切割激光器、指示激光器等組成。機體內部設計有指示激光器、切割激光器、準直鏡，其中指示激光器放在切割激光器的平行側面。使用時，在切割激光器啟動之前，先用指示激光器對準懸掛物體，在利用三角架穩定之后，然后按下切割激光的啟動按鈕，然后慢慢旋轉三角架進行切割。利用激光威力的主要因素進行遠距離的激光切割。其效率高、對深顏色的懸掛物切割效果最好、可實現不接觸的切割、對導線本體不造成傷害；整個激光清障裝置的工作過程通過可見瞄準器高清顯示屏進行瞄準目標物定位后，再進行激光切割工作，已達到清除目標物的效果。
