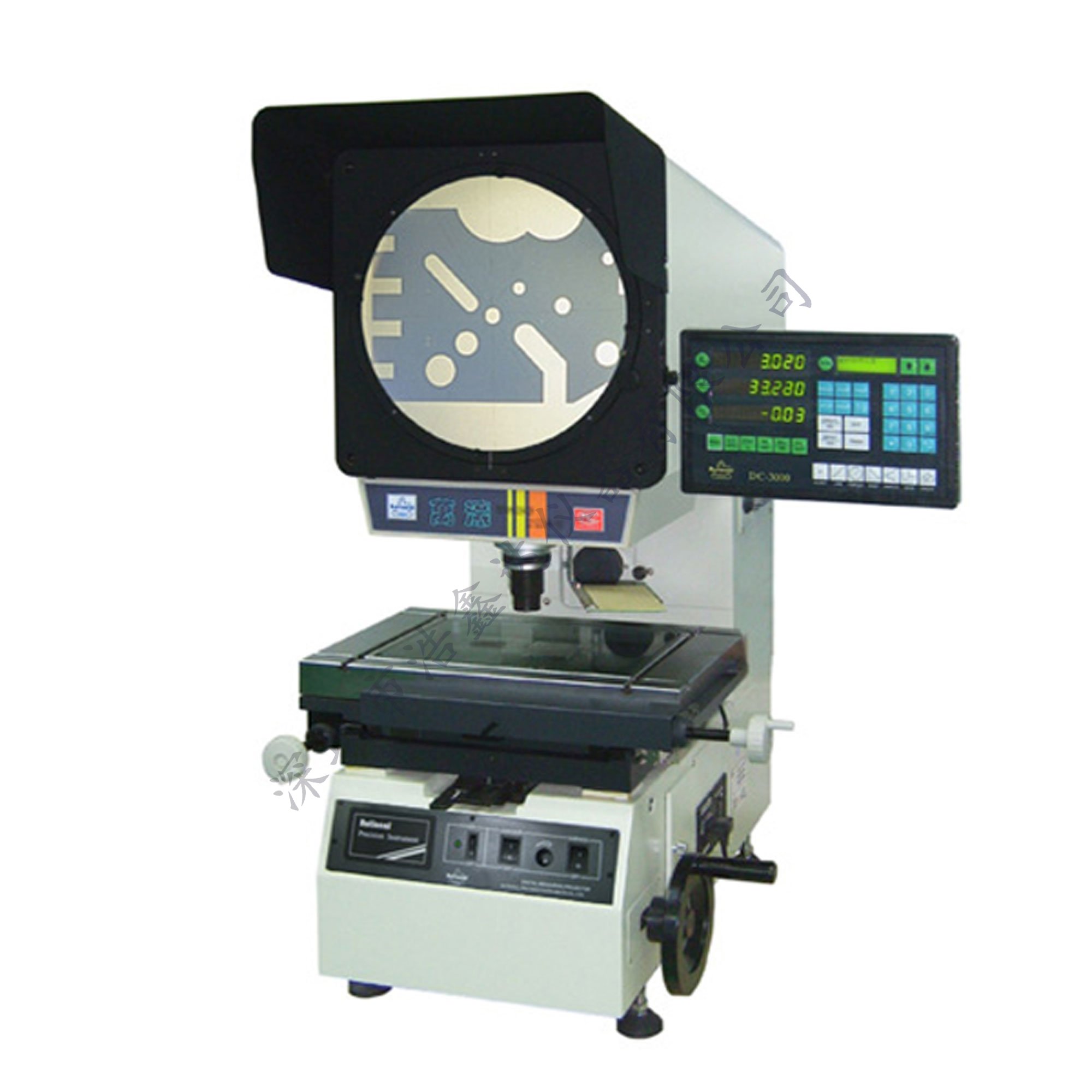

CPJ-3015數顯測量投影儀光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%；坐標測量示值誤差可達(4+L/25)μm，L為被測長度(單位：mm)；儀器配有專用微型打印機和腳踏開關，數據輸出和采樣十分方便。工件影像可以是全正像也可為倒像。

CPJ-3015測量投影儀器規格參數

金屬臺面尺寸(mm)　　　　　　　340×152

玻璃臺面尺寸(mm)　　　　　　　196×96

X座標行程(mm)　　　　　　　　　150

Y座標行程(mm)　　　　　　　　　50

Z座標行程　　　　　　　　　　(調焦用)(mm) 90(調焦)

儀器測量精度　　　　　　　　　4+L/25

X，Y座標數顯解析度　　　　　　0.5um

投影屏尺寸(mm)　　　　　　　　 312，使用范圍 > 300 （刻有米字線）。

投影旋轉范圍　　　　　　　　　0~360o

旋轉角度數顯解析度　　　　　　1’或0.01o

物鏡放大倍數　　　　　　　　　10X(必備) 20X(選) 50X(選) 100X(選)

數據處理系統 Dc-3000 多功能數據處理系統，全中文顯示可做多點采樣，座標旋轉，點、線、距離，角度檢測

儀器照明　　　　　　　　　　　透射與反射照明光源均為24V，150W鹵素燈

儀器電源　　　　　　　　　　　110V/220V(AC)，50/60Hz，總功率400W

冷卻方式　　　　　　　　　　　強制風冷(3軸流風扇)

外形尺寸　　　　　　　　　　　770×550×1100

儀器重量單位　　　　　　　　　130 kg

別名：測量投影儀 數顯投影儀
