1、產品簡介

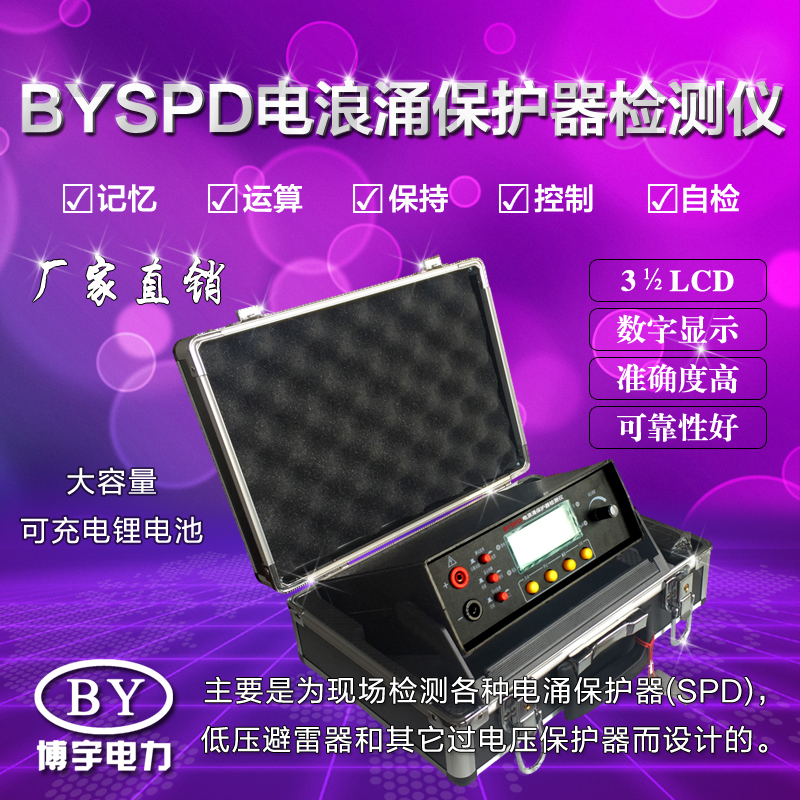

BYSPD電涌保護器測試儀又稱電涌保護器安全巡檢儀,主要是為現場檢測各種電涌保護器(SPD)，也是為了滿足對在線運行電源避雷器（SPD）進行運行安全狀態的全面的快速檢測而研發的專用儀器。主要功能：壓敏電阻的壓敏電壓和泄漏電流測試；絕緣電阻測試（兆歐表）；放電管點火電壓（直流火花放電電壓）測試和放電管的快速篩選、導通測試功能。

BYSPD電涌保護器測試儀是一款多功能檢測設備,也是對低壓避雷器和其它過電壓保護器而設計的。可用于檢測這些器件中核心器件的電壓限制器件或電壓開關器件的參數；同樣適用于氧化鋅避雷器(壓敏電阻)，固體放電管、金屬陶瓷二、三電極放電管、真空避雷管等過壓防護元件直流參數的測試。同時也是為了避免和減少由于避雷器（SPD）自身劣化而引起的供電事故和故障，對避雷器（SPD）的在線安全狀態進行有效的常規巡檢。

2、性能特征

1、具有高壓短路保護、過流保護、高壓預置、量程調節等功能，高壓自泄放時間小于1秒。

2、具有記憶、運算、保持、控制、自檢功能。

3、測量數據由3?LCD數字顯示，準確度高、可靠性好。

4、專用便攜套裝設計，配備了儀表和所有附件，使儀表的使用和攜帶更為方便。

5、直流供電：內置大容量充電電池，確保長時間穩定測試，不需外接電源；便于各種場合使用。

6、連續測量，可以對批量試品進行不間斷測試。

7、面板功能簡單，易于操作。

8、液晶顯示界面，示值清晰，測量數據直觀易讀。

9、體積小、重量輕，便于攜帶。

3、判定方法

1、 電源避雷器 (SPD) 直流參考電壓 (U1mA) 的測試：用儀器測出的SPD實測壓敏電壓與生產廠標稱值比較，當誤差大于±20%時，可判定SPD失效。也可與產品生產廠家提供的允許公差范圍表對比判定。

2、 漏電流（I1e）的測試：檢測SPD的劣化程度，規定在0.75U1mA下測試。實測I1e不應大于產品標稱的最大值；如產品未標定出I1e值時，一般不應大于20μA。

4、技術指標

4.1壓敏電阻測量

4.2放電管測量

5、其它指標

絕緣電阻：8MΩ(500V)

耐壓：AC 1.5kV 50Hz 1min

工作溫度和濕度：0～+40℃ ＜85%RH

儲存溫度和濕度：-10℃～+50℃ ＜90%RH

電源：AC220V±10% 或 DC12V  ±0.5V  1000mA

功耗：12W

外形尺寸：208mm(L)×190mm(W)×78mm(D)

重量：≤2kg

6、使用方法

6.1 使用“自動”位測試壓敏電阻

6.1.1 開啟電源，將面板“測試選擇”鍵置“壓敏電阻”位；將“U0.75選擇”鍵置“自動”位，將面板“顯示切換”開關置“電壓”位。

6.1.2 將被測壓敏電阻用測試線接入“測試孔”的“+”、 “－”端后輕觸高壓“啟動”鍵，儀器顯示起始動作電壓U1mA值，隨后按住“漏流”鍵不放，儀器顯示0.75U1mA電壓值，如果同時將面板“顯示切換”開關置“電流”位后儀器顯示值為I 0.75U,1mA值；松開“漏流”鍵，儀器將顯示流過被測壓敏電阻的電流約1mA。

6.1.3 輕觸高壓“停”鍵后取下被測壓敏電阻。

6.2 使用“人工”位測試壓敏電阻

6.2.1 將“測試選擇”鍵置“壓敏電阻”位；將“U0.75選擇”鍵置“人工”位;將“顯示切換”開關置“電壓”位,開啟電源和高壓后，調節“高壓預置”旋鈕，使儀器預置高壓值高于將被測試的壓敏電阻的標稱值1.2倍以上，關閉高壓；接入被測壓敏電阻，此時啟、停高壓，可對多個類似被測壓敏電阻進行U1mA單一指標的連續測試。

6.2.2 根據測得壓敏電阻U1mA值計算出0.75U1mA值,將儀器預置電壓調節到此值,再將“顯示切換”開關置“電流”位, 此時不關閉高壓按住“漏流”鍵不放,接入U1mA值相同的被測壓敏電阻進行I 0.75U,1mA單一指標的連續測試。

6.3 放電管測試

6.3.1 將“測試選擇”鍵置“放電管”位;“U0.75選擇”鍵置

“人工”位;開啟電源和高壓。

6.3.2 調節“高壓預置”旋鈕。使儀器顯示的預置電壓值低

于被測放電管標稱值100V以下,直至起始位置(約15V)。

6.3.3 將被測放電管用測量線接入儀器“測試孔”“+”、“－”端鈕,輕觸“升壓”鍵,待綠色“放電”指示燈點亮,儀器顯示穩定值為該放電管點火電壓值。

    連續測試時,須待預置電壓顯示值穩定后,再啟動“升壓”鍵。

6.4 其它功能

6.4.1 自檢功能, 在壓敏電阻測試過程中,變換“顯示切換”開關,可檢查本儀器測試條件技術參數的正確性。

6.4.2 “U0.75選擇”鍵置“人工”位,調節“高壓預置”旋鈕,使預置電壓緩慢上升,測試壓敏電阻時切換“顯示切換”開關,可給出該壓敏電阻的V/A特性曲線；測試放電管的點火電壓值,將100V/秒條件下的測試值與預置電壓緩慢上升點火值相比對,可基本判定其特性。

7、面板功能

1.外接電源插孔（充電孔）　　　　2.電源開關

8、注意事項及說明

“自動”位測壓敏電阻時，須避免開路時啟動高壓，以免損壞儀器。

測試時，不要觸及金屬部位，以免高壓電擊傷人。

儀表應避免受潮、雨淋、暴曬、跌落。

9、儀器保管

BYSPD電涌保護器測試儀應存放在-10℃～+50℃，相對濕度不大于90%RH無酸性、堿性及其他腐蝕性氣體的環境或室內。
