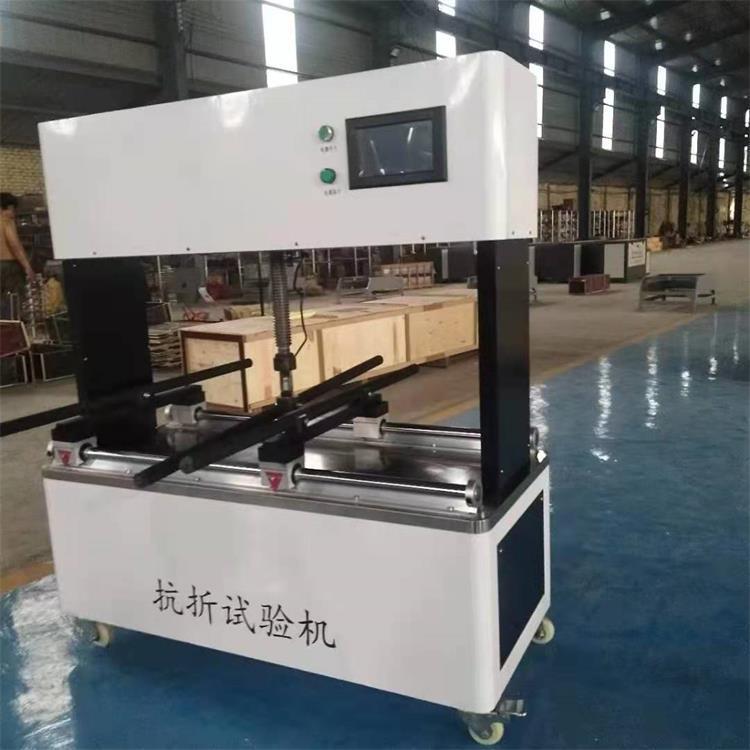

- TKZ-10S數顯陶瓷磚抗折試驗機 一、概述 數顯陶瓷磚抗折試驗機（以下簡稱抗折機）采用三點彎曲梁試驗，以測得的抗彎強度來反映材料的力學性能。主要用來測量陶瓷磚、瓦等材料的抗彎強度，尤其適合作大規格、高強度的陶瓷磚的彎曲強度試驗，也可用于大理石板、玻璃板等脆性非金屬材料板材的彎曲強度測定。本機符合GB/T3810.4—2016《陶瓷磚試驗方法—第4部分：斷裂模數和破壞強度的測定》和國際標準ISO 10545-4:1995《陶瓷磚—第4部分：斷裂模數與破壞強度的測定方法》中對試驗設備的要求。本機具有操作簡便、加載平穩、測量精度高、讀數直觀等優點，是研究有關材料強度的較先進的檢測手段。 二、主要技術參數 1.?????最大試驗力：10000N 2.?????工作臺行程：≤70mm 3.?????支承輥、壓刀輥半徑R=15mm（外面包有5mm厚橡膠） 4.?????兩支承輥間距70～1000mm 5.?????電源：50Hz? AC 220V±10% 6.?????外形尺寸：130×60×145(cm)（長*寬*高） 三、結構簡述 抗折試驗機是由主機及數顯測力?兩部分所組成。 主機包括加載系統（通過電機帶動同步帶同步輪）、底座、工作臺、支承輥、壓輥、立柱、傳感器。兩個支承輥中，一個可繞自身軸線轉動，另一個可繞支點上下微量擺動；上壓輥也能繞支點上下微量擺動。各輥工作面均包有5mm厚的硬橡膠層。 數顯測力部分由高精度拉壓傳感器及數顯控制器組成。該部分采用了電子測力系統，并用數字顯示測試結果，具有校準、峰值保持、清零等功能。 四、工作原理： 陶瓷磚瓦及其它脆性材料作三點彎曲試驗時，如試驗力大于或等于某試樣的極限值時，就會突然斷裂。根據試驗斷裂時的最大載荷F，用下式可計算出磚的斷裂模數。
