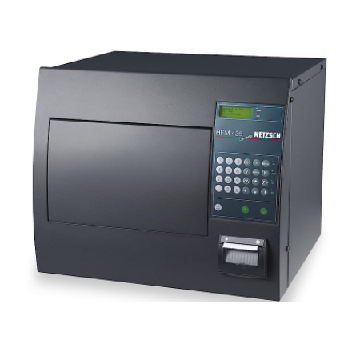

供應德國耐馳熱流法導熱分析儀

這真不是您需要的產品？
品　　牌：
德國耐馳

直接提問 | 回首頁搜
出廠價：
0 元/臺

主要規格：
HFM 436 Lambda

用　　途：
材料研究

型號: HFM 436 Lambda 品牌: NETZSCH(耐馳) 產地: 德國檢測方法: 熱流法產品介紹為了滿足業界對于高性能的絕熱材料導熱性能測量系統的要求，NETZSCH 公司推出了新型 HFM436 系列熱流導熱儀。這一系列儀器提供了一系列的優越特性，樹立了精確、快速、易操作與性價比高的工業新標準。 HFM 436 Lambda 能夠測量 305 × 305 mm（或 610 × 610 mm）的樣品，厚度范圍可從幾毫米到 100（或 200）mm。全部測試功能自動完成；馬達控制的平板移動；測量設置與運行十分快捷；樣品夾在兩個熱流傳感器中間測試，溫度梯度固定或可調。在幾分鐘的溫度與溫度梯度穩定期后，使用內嵌的控制器或外部電腦測得樣品的導熱系數與熱阻。自動上板移動與樣品厚度測量，這簡化了測試準備過程。借助于專利的平板溫控系統 (US-patent No. 5,940,784 (1999)) 與雙熱流傳感器設計，儀器能夠快速地提供準確的測量數據。所有測試參數與校正數據可存于電腦內作為存檔。擴展特性內置的打印機可變的外部負載若配備擴展選件，可用于測量較高導熱系數的樣品 HFM 436 Lambda 導熱系數測量符合 ASTM C 518, ISO 8301, JIS A 1412, DIN EN 12939, DIN EN 13163 與 DIN EN 12667 等相關國際標準。 HFM 436 Lambda - 技術參數項目/型號 HFM 436/3/0 HFM 436/3/1 HFM 436/3/1E HFM 436/6/1 冷熱板溫度范圍固定, 0 ～ 40°C 可變, 0 ～ 100°C 可變, -30 ～ 90°C 可變, -20 ～ 70°C 冷卻系統空氣空氣外部水浴外部水浴平板溫控系統 Peltier 系統 Peltier 系統 Peltier 系統 Peltier 系統熱電偶精度 ± 0.01°C ± 0.01°C ± 0.01°C ± 0.01°C 可編程數據點 1 10 10 10 樣品尺寸（L×W×H）mm 305×305×100 305×305×100 305×305×100 610×610×200 熱阻范圍 0.05 ～ 8.0 m2·K/W 0.05 ～ 8.0 m2·K/W 0.05 ～ 8.0 m2·K/W 0.1 ～ 8.0 m2·K/W 導熱系數范圍 0.002 ～ 2.0 W/m·K 0.002 ～ 2.0 W/m·K 0.002 ～ 2.0 W/m·K 0.002 ～ 1.0 W/m·K 重復性 0.25 % 0.25 % 0.25 % 0.25 % 精確度 ± 1 ～ 3 % ± 1 ～ 3 % ± 1 ～ 3 % ± 1 ～ 3 % 外形尺寸（L×W×H）mm 480×630×510 480×630×510 480×630×510 800×950×800 可變負載最大 21 kPa 最大 21 kPa 最大 21 kPa 無 Instrumentation Kit 選件選件選件無 HFM 436 HFM 436 Lambda 結構與操作原理示意圖 HFM 436 Lambda - 軟件功能 HFM 436 Lambda 熱流法導熱儀的各子型號均使用微處理器內置的 Q-Test 軟件進行控制。測試條件使用小型操作面板輸入，測試完成后能夠直接打印測量結果。如果使用安裝于 PC 機上的基于 32 位 Windows? 操作系統的 Q-Lab 軟件，則能夠更為靈活地對校正測試與樣品測試進行溫度程序編制、數據查看與儲存。 HFM 436 Lambda - 應用實例乙丙橡膠泡沫圖中所示為乙丙橡膠泡沫的測量結果，使用 HFM 436/3/1 E 進行測量。同時顯示的是由客戶提供的該材料的理論值。可以明顯地看到測量結果與相關文獻值之間的偏差在 2.5% 以內。此外，可以看到連接外部冷卻器的 HFM 436/3 能夠在 -20°C 的低溫下進行測試。膨脹聚苯乙烯膨脹聚苯乙烯是在絕熱建筑材料領域使用得最多的材料之一。例中顯示了對一種商業化的膨脹聚苯乙烯材料（EPS 040）的質量檢測結果。在 24°C 、以及按照 DIN EN 13163 標準在 10°C 下測量了同一批號中的十個樣品。可以清晰地看到不同樣品之間的測量偏差小于 1%。根據 DIN 13163 計算得到的導熱系數 λ 90/90 為 0.03808 W/(m*K)。微孔絕熱材料為了驗證熱流法與其他標準導熱測試方法（如作為絕對法的保護熱板法 GHP）的測量結果的可比性，進行了一系列的測試，圖中顯示了對其中一種微孔絕熱板使用不同的 NETZSCH 熱流法導熱儀以及保護熱板法導熱儀的測量結果比較。由不同儀器獲得的數據在各對應溫度內偏差均小于 2.5%。這清楚地證明了 HFM 436 系列儀器的優異性能。絕熱玻璃纖維 -- 不同載荷下的測試因為 HFM 436 Lambda 具有可變載荷的功能，特別適合于測量可壓縮材料（導熱性能和密度有關），這里介紹的案例展示了絕熱玻璃纖維的熱傳導測量結果。當載荷（載荷表示為表面壓力）增加時，試樣逐步被壓縮，由于熱輻射的減少而導致綜合的熱導率下降，隨著壓力進一步增大，由于試樣自身的熱傳導增加而使熱導率又有所上升。混凝土 -- 高導熱材料測試 HFM 436 Lambda 測試較高導熱系數材料的關鍵是配備擴展配件（Instrumentation kit）。下圖對三種類型的混凝土樣品進行測試，得到的熱導率結果與保護熱板法（GHP）測得的熱導率結果十分吻合。 HFM 436 Lambda - 相關附件 - 擴展選件（Instrumentation kit） -- 用于較高導熱系數的材料只要配備一套選件，HFM 436 lambda 便能測試熱導率更高的材料，比如混凝土，木制材料，磚瓦等。這些材料通常非常堅硬，這會使得在測試過程中產生更高且非均勻的界面熱阻。選件中包含放置于上下接觸表面的可壓縮的薄墊，以及在樣品表面放置的輔助熱電偶。 - 可變的外加載荷 HFM 436 lambda的一個新特點是允許使用者在試樣上施加精確的載荷，以控制可壓縮樣品的厚度和密度。此功能還能夠確保樣品和加熱板在整個表面上的緊密接觸，以得到盡可能小的、均勻的接觸熱阻，確保熱導率測量的重復性。 - 用于校正的標準樣品。 - 用于低溫下測量的冷卻水浴。
