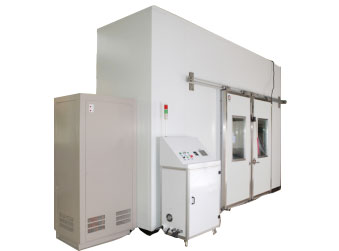

- 功能說明： 此風淋試驗室根據軍工標準，模擬大自然室外之淋雨或大風暴雨的惡劣氣候條件，主要針對軍工儀器產品進行環境適應性預測試。 本 試 驗 適用于產品在運輸、貯存或使用期間可能遭受不同的環境溫度下沖水，這些水來源于大暴雨、風吹大雨、灑水系統、車輪濺水、沖水或猛烈海浪等條件下檢驗其產品性能指針及質量管理用。軍標暴風雨試驗機性能指針及各系統組成 型號 GC-JBLY-1200 試樣限制 本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存 容積、重量和尺寸 標稱內容積 12立方 針孔間距 20×20 （單位：mm） 滴雨盤尺寸 1000×1000 （單位：mm） 工作室內尺寸 約W2000×D1300×H4150 （單位：mm） 外形尺寸 約W5900×D2250×H4480（最高處） （單位：mm）； 依據用戶場地進行規劃，詳見布局示意圖 箱體結構 試驗室墻體：厚100mm,冷庫保溫板材質，內貼不銹鋼防銹材質，可現場安裝結構 風道口尺寸約：1000mm*1000mm 試驗室門：雙扇門，門洞尺寸寬1500mm*高2500m 透明觀察窗：2個，嵌裝在門體上，0.75*1m 外形圖（參考） 重量 1350㎏ 工作噪音 ≤75db在機臺正前方離機臺1米并離地面1.2米處測量 最大功率 55 KW 最大電流 68 A 試樣電源 （此項為選購） 1、配置DC12V 24V 36V 20A直流電源 2、預留可通電接口端子，客戶自行配置 3、在試驗箱內安裝防水插座，供電為AC 220V 20A 供電條件 和電源 AC220V單相R 、N +保護接地；電壓允許波動范圍10%； 頻率允許波動范圍50±0.5ＨZ；TN-S方式供電或TT方式供電 保護地線接地電阻小于4Ω 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制本，設備使用箱內放置通電試料時，試料電源請使用外加電源，不得直接使用本機電源； 執行標準 JJF17-2012 淋雨試驗設備校準規范 性能指針 程序Ⅰ---降雨和吹雨試驗的技術參數和要求（淋雨試驗） 1.雨滴直徑范圍0.5～4.5 mm，噴嘴直徑為￠0.4mm, 滴水孔間距：20mm×20mm，噴頭設計能使水成滴狀。針嘴雨水分配器：有效滴水面積1000 ×1000mm，約2000個針孔，噴嘴的壓力≥276kpa，140或280L/m2/h，可調節小于等于500L。 2.風速范圍：伴隨的風速能從幾乎無風變到極高的風速（0～18m/s），誤差:±5%，風源相對于試驗樣品的方向，應能使雨從水平方向變到45°角而均勻地對試驗樣品一側面吹打； 3.降雨強度：6～20cm/小時（1-3.3mm/min可調節，通過調節變頻器頻率控制流量），可調節和設定，連續降雨時間≥2 小時； 4.淋雨時間：在0～1440min內自由設定并自動控制，可進行周期循環； 5.試品加熱范圍：在每個淋雨周期開始時使試件溫度加熱到高于雨水的溫度10℃±2℃； 5.試驗時試件可以以1～16rpm/min可調的轉速轉動。 程序Ⅱ---強化試驗的技術參數和要求（防水性試驗） 1.噴嘴的壓力≥276kpa,雨滴直徑為0.5～4.5mm；試樣在每≤0.56m2接收淋雨的表面范圍內，至少安裝有一個噴嘴在離試驗樣品的表面48mm； 2.噴頭安裝在旋轉臺上的樣品的后面和頂面，每面各安裝有2排2列4個噴嘴組成方格噴淋網陣，頂部安裝有2排2列4個噴嘴組成方格噴淋網陣，噴嘴間隔710×710mm，噴嘴為全圓形噴霧型，采用螺紋連接可拆卸，噴射角度約60°；噴嘴的噴孔直徑為1.0mm； 3.供水方式：水泵連續供水； 程序Ⅲ---滴雨試驗的技術參數和要求（滴水試驗） 1.雨滴直徑范圍0.5～4.5 mm，滴水孔間距：20mm。能保證流量為280+30L/m2·h和試驗時間為≥15min的蓄水、滴雨量； 2.滴水盤面積：1000×1000mm，滴水盤高度可調節、可控； 3.雨滴能均勻地降落，使試驗臺面上的樣品所有上表面同時受到水滴的作用； 4.滴水盤高度可調; 5.供水：水泵連續供水，變頻控制。 使用環境條件 環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下測得的數值。 試驗溫度 （RT+10℃）～+55℃ 試驗前調節工作室溫度至：水溫+10℃(最高到+55℃) 風機系統 風源采用軸流風機,風機系統包括變頻電機、聯軸器、主軸、軸承座、風葉、風筒及導風葉片，葉片采用鋁合金材料，主軸采用SUS不銹鋼，電機絕緣等級IP65，全壓700Pa。 采用庫板房隔間方式對風機單獨密封，隔音降噪。具有水溫溫度和室溫顯示，并具有室內加溫裝置，保證在樣品溫度高于水溫10℃時，方可進行淋雨試驗。 降雨吹雨裝置 降雨吹雨裝置安裝在箱體的降雨吹雨通道的上部；降雨試驗由積水箱通過增壓泵提供水源；整個降雨系統可依據不同時間、淋雨強度設置，由全中文液晶觸摸顯示屏控制器全自動控制降雨。 滴水箱有效滴水面積：1000×1000mm，針孔與針孔之間間距離： 20×20mm，滴水箱的材料為防銹材料，噴頭便于更換。 降雨噴頭 在工作室頂部左右布置支架分別安裝降雨、防水噴嘴，可拆卸；降雨噴頭選用優質淋雨噴嘴，在降雨范圍內保證相同降雨當量的情況下均勻布置淋雨噴頭。噴嘴為可拆式專用噴嘴，噴孔可根據標準要求的孔徑隨時更換，可調節噴水方向，使射出的水滴均勻，流量充足。 風速 0～18m/s風源相對于試驗樣品的方向，能使雨從水平方向變到45°角。 降雨強度 1.7mm/min可調節和設定
