高精度電流傳感器規格說明 航智供
AIT 系列計量測量級模擬電流傳感器是航智精密自主研發、生產的高精度、低成本、交直流通用、全量程、低零漂、低溫漂的磁通門傳感器。
多點零磁通技術系統應用于現有高精度直流傳感器技術之上,激勵磁通閉環控制技術、自激磁通門技術及多閉環控制技術相結合,實現了對激勵磁通、直流磁通、交流磁通的零磁通閉環控制,并通過構建高頻紋波感應通道實現了對高頻紋波的檢測,從而使傳感器在全帶寬范圍內擁有比較高的增益和測量精度。

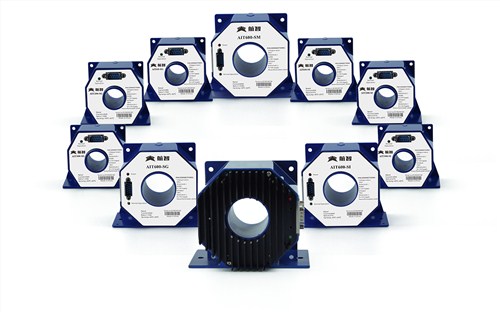

產品圖片
核心技術: 性能特點:
◇ 激勵磁通閉環控制技術 ◇ 原、副邊隔離測量
◇ 自激退磁技術 ◇ 出色的線性度和準確度
◇ 多點零磁通技術 ◇ 極低的溫漂
◇ 多級量程自動切換技術 ◇ 極低的零漂
◇ 溫控補償技術 ◇ 強抗電磁干擾能力
◇ 寬頻帶和低響應時間
應用領域
◇ 醫療設備 :掃描儀、MRI ◇ 軌道交通:高速列車、地鐵 、有軌無軌電車
◇ 電力 :變流器、逆變器 ◇ 測試儀器儀表 :功率分析儀、高精密電源
◇ 新能源:光伏、風能 ◇ 汽車:電動汽車
◇ 艦船:電力驅動艦船 ◇ 航空航天:衛星、火箭
◇ 計量:檢定與校準 ◇ 智能電網測量:發電、電池監測、中低壓變電站
◇ 工業控制 :工業電機驅動 、焊接 、機器人 、吊車、電梯、滑雪升降機
項目 |
符號 |
測試條件 |
相當小值 |
標稱 |
比較大值 |
單位 |
原邊額定直流電流 |
IPN_DC |
— |
— |
±600 |
— |
Adc |
原邊額定交流電流* |
IPN |
— |
— |
424 |
— |
Aac |
原邊過載電流 |
IPM |
1分鐘 |
— |
— |
±900 |
Adc |
工作電壓 |
VC |
— |
±14.2 |
±15 |
±15.8 |
V |
功耗電流 |
IPWR |
原邊額定電流 |
±30 |
±430 |
±630 |
mA |
電流變比 |
KN |
輸入:輸出 |
1500:1 |
1500:1 |
1500:1 |
— |
額定輸出電流 |
ISN |
原邊額定電流 |
— |
±0.4 |
— |
A |
測量電阻 |
RM |
見圖1 |
0 |
2.5 |
5 |
Ω |
|
|
|
|
|
|
|
項目 |
符號 |
測試條件 |
相當小值 |
標稱 |
比較大值 |
單位 |
準確度 |
XG |
輸入直流,25±10oC |
— |
— |
10 |
ppm |
線性度 |
εL |
— |
— |
— |
2 |
ppm |
溫度穩定性 |
TC |
— |
— |
— |
0.1 |
ppm/K |
時間穩定性 |
TT |
— |
— |
— |
0.2 |
ppm/month |
供電抗干擾 |
TV |
— |
— |
— |
1 |
ppm/V |
零點失調電流 |
IO |
@25oC |
— |
— |
1(用戶可調零) |
ppm |
紋波電流 |
IN |
DC-10Hz |
— |
— |
0.5 |
ppm |
動態響應時間 |
tr |
di/dt=100A/us,上升至90%IPN |
— |
— |
1 |
us |
電流變化率 |
di/dt |
— |
100 |
— |
— |
A/us |
頻帶寬度(-3dB) |
F |
— |
0 |
— |
500 |
kHz |
零點失調電流 |
IOT |
全溫度范圍 |
— |
— |
±5 |
μA |
安全特性:
