產品介紹：

一、要求

1.外形尺寸

外形尺寸必須符合產品圖面要求。

2.材料和電鍍

Body為黃銅合金，鍍鎳50U”鍍金1-3 U”。

Plunger為黃銅合金，鍍鎳50U”鍍金1-3 U”。

Spring為不銹鋼電鍍金。

二、參數

1.持續工作電流：1.5A

2.工作電壓：低于12V@25℃

3.使用壽命：10000次

4.工作溫度計：-25℃ -75℃ 90% R.H.Max

5.儲存溫度：-40℃-85℃ 90% R.H.Max

三、電性能

1.接觸阻抗 在工作點接觸阻<25mohm Initial

2.絕緣阻抗 帶塑膠的絕緣阻抗在500V DC或者AC條件下持續一分鐘絕緣阻抗>100MΩ

3.耐電壓 500AC 1分鐘 比較大漏電流0.3mA

四、機械性能

1.正向力 工作點大于60gf

2.保持力 1kg/pin

3.耐久性 10000次彈簧力保持在范圍內

4.耐振性 15分鐘10～500HZ振動頻率，1.2mm振幅，不超過

1u sec.掉電，接觸阻抗<100mohm.

五、環境性能

1.熱沖擊 -40℃30Min.85℃/30Min.100個循環, 接觸阻抗<100mohm 無外觀損傷.

2.耐濕性 90～95%R.H,60℃,500hours一小時后測量絕緣

>100Mohm,接觸阻抗<100mohm,無外觀損傷

3.鹽霧試驗 5%鹽溶液24小時無銹蝕。

4.可焊性試驗 230±5℃±1Seconds濕焊覆蓋率95%以上。

      規格參數：

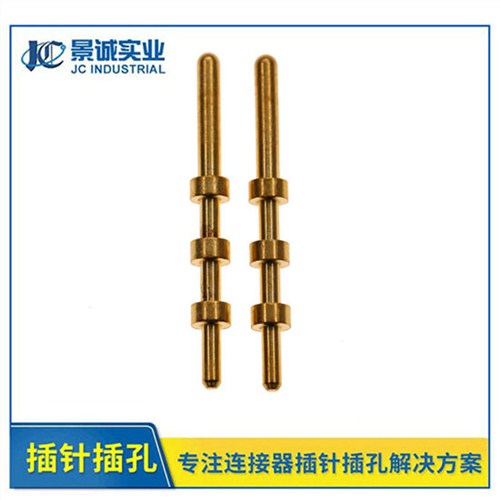

  插針材料： H59
  鍍金厚度： 1u"-200u"(可定制)
  保持力： 大于50克
  接觸阻抗： ﹤50?
  尺寸長度： ￠3.0mm  3.0*6.0mm
  儲存溫度： 常溫條件儲存
  裝配配件：  無
