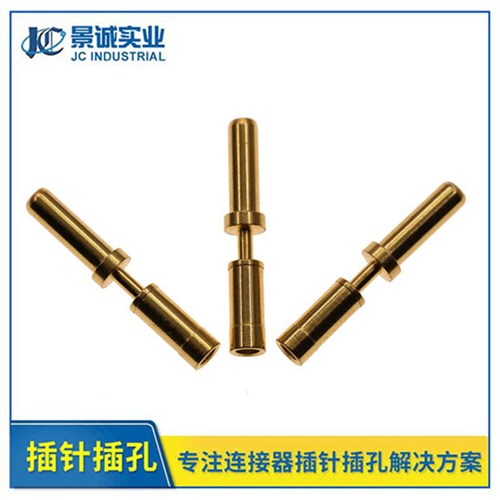

- 產品介紹：
一、要求
1.外形尺寸
外形尺寸必須符合產品圖面要求。
2.材料和電鍍
Body為黃銅合金，鍍鎳50U”鍍金1-3 U”。
Plunger為黃銅合金，鍍鎳50U”鍍金1-3 U”。
Spring為不銹鋼電鍍金。
二、參數
1.持續工作電流：1.5A
2.工作電壓：低于12V@25℃
3.使用壽命：10000次
4.工作溫度計：-25℃ -75℃ 90% R.H.Max
5.儲存溫度：-40℃-85℃ 90% R.H.Max
三、電性能
1.接觸阻抗 在工作點接觸阻<25mohm Initial
2.絕緣阻抗 帶塑膠的絕緣阻抗在500V DC或者AC條件下持續一分鐘絕緣阻抗>100MΩ
3.耐電壓 500AC 1分鐘 比較大漏電流0.3mA
四、機械性能
1.正向力 工作點大于60gf
2.保持力 1kg/pin
3.耐久性 10000次彈簧力保持在范圍內
4.耐振性 15分鐘10～500HZ振動頻率，1.2mm振幅，不超過
1u sec.掉電，接觸阻抗<100mohm.
五、環境性能
1.熱沖擊 -40℃30Min.85℃/30Min.100個循環, 接觸阻抗<100mohm 無外觀損傷.
2.耐濕性 90～95%R.H,60℃,500hours一小時后測量絕緣
>100Mohm,接觸阻抗<100mohm,無外觀損傷
3.鹽霧試驗 5%鹽溶液24小時無銹蝕。
4.可焊性試驗 230±5℃±1Seconds濕焊覆蓋率95%以上。
規格參數：
插針材料： H59
鍍金厚度： 1u"-200u"(可定制)
保持力： 大于50克
接觸阻抗： ﹤50?
尺寸長度：￠1.5mm 2.0X12.75mm
儲存溫度： 常溫條件儲存
裝配配件： 無
