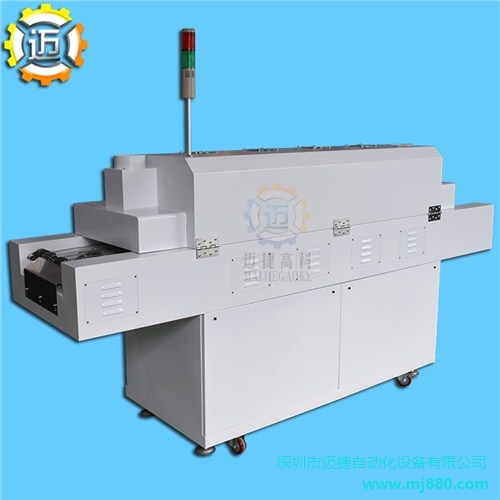

- 小型回流焊概述 小型回流焊介紹 小型回流焊使用 邁捷供 1、產品參數 整機技術參數 型號 MJ-H6635A 控制方式 儀表 加熱溫區數量 上六下六 加熱方式 熱風循環 加熱區長度 2140MM 傳送網帶寬度 350MM PCB尺寸 300mm-max PCB限制高 25 MM 傳輸方向 左到右 傳送方式 網帶 網帶高度 880±20 MM PCB運輸速度 0～1500mm/min 溫度控制精度 ±1-2℃（靜態） 溫度控制范圍 0～400℃可設置 升溫時間 15min 過機時間 1.6min-max 適用焊料類型 無鉛焊料/有鉛焊料 電源 380V、50HZ/60HZ、三相五線 啟動功率 27KW 運行功率 3-7KW 運行速度 Approx.20min 外形尺寸 L3600*700*1300MM 重量 550kg 2、產品特點 ① 加熱系統采用邁捷SMT專利發熱技術 。 ② 采用進口的大電流固態繼電器無觸點輸出，安全、可靠，配備專用SSR散熱器，散熱效率大幅度提高，有效地延長其使用壽命。 ③ 發熱部件采用進口優質元件，確保系統的高穩定性和可靠性，更能保證較長的使用壽命。 ④ 發熱區模塊化設計，方便維修拆裝。 ⑤ 具有溫度超差，故障診斷，聲光報警功能。 ⑥ 獨立小循環運風設計，上下加熱方式，熱補償性好，熱效率高，省電，加溫速度快，適合BGA及CSP等元件優質產品焊接。特制強制熱風循環結構系統，使PCB及元器件受熱均勻，效率高，升溫速度快。 ⑦ 運風系統采用先進的風道設計，運風均勻，熱交換效率高。 ⑧ 預熱區、焊接區和冷卻區上下獨立加熱，獨立循環，獨立控溫，相鄰溫區溫差MAX可達100℃，不串溫，每個溫區的溫度和風速可獨立調節。 ⑨ 采用進口高溫馬達直聯驅動熱風循環，熱風均衡性好，運行平穩，壽命長，低燥音。 ⑩ 上位機控制，可切斷電腦，獨立控制，人機對話方便，界面清晰，形象直觀，可中英文隨時切換，各項參數設置實現數值化輸入準確、快捷 ? 各溫區功率匹配適當，升溫迅速，從室溫至設定工作溫度約15分鐘。并具有快速的熱補償性能。 ? 模塊化設計，結構緊湊，維護保養方便。 ? 獨立的冷卻區，保證了PCB板出板時的所需的低溫。 ? 傳動系統采用日本進口變頻馬達，配合1：150的進口渦輪減速器，運行平穩，速度可調范圍0－1500mm/min。 ? 采用獨立滾輪結構及托平支撐，結合的不銹鋼網帶，運行平穩，適合BGACSP等焊接。 ? 專用不銹鋼乙字網帶，耐用耐磨。長時間使用不易變型。 3、安裝使用條件 ① 工作電壓：AC380V±10％；三相五線制；50Hz，也可接成220V。 ② 環境溫度：5～40℃； ③ 相對濕度：不大于85％RH； ④ 電源開關：空氣開關 ⑤ 裝機功率：18KW ⑥ 地面平整，周圍環境應無強烈的震動及腐蝕性氣體存在。 4、回流焊工藝 印刷板準備-錫膏準備-印刷錫膏-安裝帖片元件-通過回流焊-焊接完成-測試-整型修整-完成 5、售后服務 免費保修期 12個月 保修范圍 整機全部配件 保修方式 1、電話溝通，郵寄配件指導更換 2、上門服務 安裝、調試 上門安裝調試或遠程協助安裝調試 售后反應時間 郵寄配件（1小時內寄出），上門服務（工作時間4小時內出發）
