深圳波峰焊設備深圳波峰焊治具深圳波峰焊視頻邁捷供

這真不是您需要的產品？
品　　牌：
邁捷自動化

直接提問 | 回首頁搜
出廠價：
1

主要規格：
臺

用　　途：

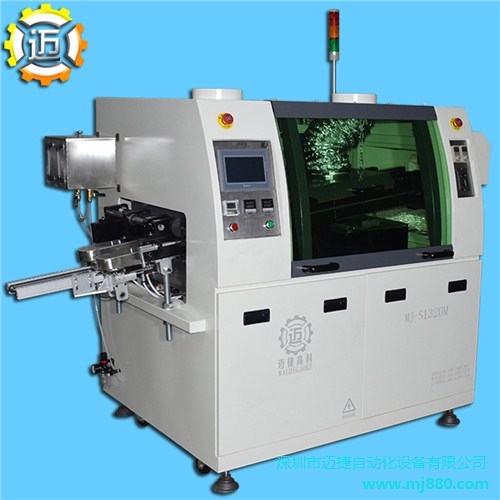

深圳波峰焊設備深圳波峰焊治具深圳波峰焊視頻邁捷供 1、產品參數：型號無鉛雙波峰焊錫機MJ-S1320M 波峰數 2波峰過板寬度 Max200mm 錫爐容量 135KG 預熱長度 400m 波峰高度 12mm 過板元件腳長 10mm PCB板運輸高度 750±20mm 啟動功率 6KW 運行功率 2KW 錫爐功率 6KW 預熱功率 2KW 電機功率 0.25KW 控制方式觸摸屏機架尺寸 1300*1050*1350mm 外形尺寸 2100*1050*1450mm PCB板運輸速度 0-1.2m/min 預熱區溫度室溫-180℃ 加熱方式熱風冷卻區數量 1 冷卻方式軸流風機冷卻錫爐溫度室溫—300℃ 運輸方向左→右溫度控制方式 PID+SSR 整機控制方式三菱PKC+觸摸屏助焊劑容量 Max5.2L 噴霧方式步進電機+ST-6 電源 3相5線制 380V 50HZ (也可以改成220V）氣源 4-7KG/CM2 12.5L/Min 重量 300KG 事項性能 PCB板要求 pcb板上元件高度限制 90mm pcb板下元件腳長限制 10mm pcb板運輸方向標準左→右助焊劑噴霧部件噴頭采用ST-6，噴霧范圍20—65mm扇面可調，噴頭高度50—200mm可調，流量60ml／min 氣路系統采用進口過濾器，控制閥和管接頭。噴霧噴嘴移動系統三菱PLC智能控制，可進行選擇性噴霧噴頭移動方式步進電機助焊劑過濾回收系統抽風系統：不銹鋼絲網過濾，利用流體的特性盡可能的過濾回收多余的助焊劑預熱部件加長預熱區 1段熱風預熱總長400mm，溫度獨立控制溫度控制 PID控制加熱部件臺灣臺展高溫陶瓷發熱管安裝模式發熱管抽屜式模塊化設計，便于維修與保養錫爐部件溫度范圍室溫—300℃ 錫爐移動方式手動第一、二波峰間距 20-30mm 第一波峰噴口保準沖擊波，焊接貼片元件及雙面焊盤元件第二波峰噴口保準平流波低氧化設計大多數情況：有鉛錫渣≦2kg／8h 無鉛錫渣≦1.5kg／8h錫條含雜質不同錫渣約有偏差經濟型運行通過PLC及光電開關控制來板噴霧起波功能，減少不必要的浪費波峰馬達臺灣TCG公司高溫馬達波峰高度數字化調節加熱部件特制長壽命，紅外式發熱管，臺灣ANV固態繼電器，錫液加熱均為±2℃ 制冷系統（標配）強制冷軸流風機冷卻 PCB傳遞系統高強度耐磨導軌專用鋁導軌使用高溫耐磨，不繡鋼導軌特殊的熱補償防變形伸縮結構確保導軌不變形不掉板導軌平行度 0.5mm 調寬手動調寬鏈爪雙鉤鈦爪夾板保準≦2.5mm 傳動速度設定單位范圍單位1mm／min 0-2200mm／min 傳動速度偏差范圍電子閉環控制 0-10mm／min以內鏈條張緊裝置鏈輪調節張緊運輸馬達臺灣TCG 90W馬達，帶過載限力器保護裝置機體結構流線型機體框架結構，設計美觀、堅固耐用前后門結構均為全封閉式結構電器及控制性能控制方式三菱PLC+觸摸屏控制界面操作簡單、直觀，性能穩定異常報警內容溫度過高或過低報警溫控保護系統當預熱或錫爐故障時停止加熱 2、安裝使用條件： ① 工作電壓：AC 380±10%，三相五線，50Hz，也可接成220V。 ② 環境溫度：5～40℃ ③ 相對濕度：≥85%RH ④ 電源開關：空氣開關 ⑤ 裝機功率：18KW ⑥地面平整，周圍環境贏無強烈的震動及腐蝕性氣味存在。 3、售后服務：免費保修期 12個月保修范圍整機全部配件保修方式 ①電話溝通，郵寄配件指導更換 ②上門服務安裝、調試上門安裝調試或遠程協助安裝調試售后時間郵寄配件（ 1小時內寄出），上門服務（工作時間4小時內出發）
