大連海峰TDS-100F1C插入式超聲波流量計

這真不是您需要的產品？
品　　牌：
海峰

直接提問 | 回首頁搜
出廠價：
2900 元/臺

主要規格：
臺

用　　途：
測量

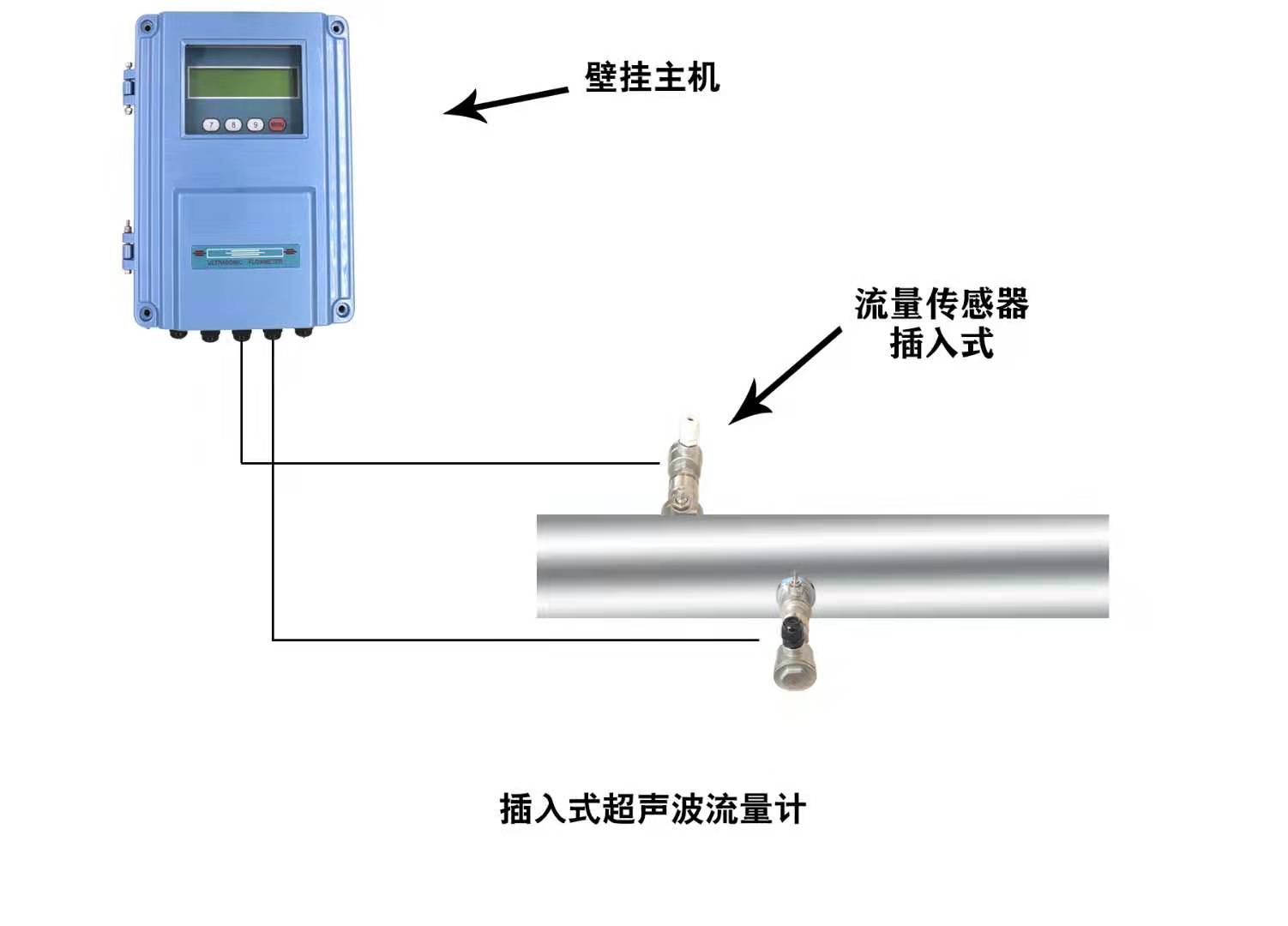

分體式超聲波流量計 1、產品概述 ??? 大連海峰固定分體式超聲波流量計廣泛應用于工業現場中各種液體的在線流量計量。主機分為壁掛標準型、壁掛防爆型、盤裝型和本地顯示型 (F4型主機)；傳感器分為外縛式、插入式、管段式等。 2、主機技術參數 * 測量精度：1.0級 * 重復性：0.2% * 測量周期：500ms (每秒2次，每個周期采集128組數據) * 工作電源：220VAC/8~36VDC * 流速范圍：（0～±12）m/s(qt=0.3m/s，速分辨率0.001m/s) * 顯????示：2×10漢字背光液晶可顯示瞬時流量及正、負、凈累積流量、流速等 * 操????作：4×4輕觸鍵盤 (一體主機4按鍵) 操作 * 信號輸入：◇2路4-20mA模擬輸入,精度0.1%,可輸入壓力、液位、溫度等信號 ??????????? ◇2路三線制PT100鉑電阻 * 信號輸出：◇1路隔離RS485輸出　　???????? ◇1路4-20mA或0-20mA輸出 ???????????? ◇1路隔離OCT (脈沖寬度6~1000ms之間可編程，默認200ms) * 數據存儲：選配內置數據存儲器（SD卡) 可存儲時間、瞬時流量、累積流量、信號狀態等，通過專用軟件可將數據導入計算機，便于統計與管理 * 通訊協議：MODBUS協議。 * 其它功能：◇自動記憶前512天、前128個月、前10年正/負/凈累積流量 ????????????◇自動記憶前30次上、斷電時間和流量并可實現流量的自動或手動補加，可通過MODBUS協議讀出 ????????????◇可編程批量（定量）控制器，故障自診斷功能 ????????????◇可實現軟件升級 * 防護等級：傳感器IP68，主機IP65，模塊主機IP57???????????????????????? * 防爆等級：EXdⅡBT4 (TDS-100F2型) 3、4、插入傳感器參數 插入式傳感器是指在被測管道上利用專用開孔工具在不停產的情況下在線打孔，使傳感器和被測介質直接接觸從而實現流量測量的一種安裝方式，該款傳感器解決了外縛式傳感器在測量結垢較厚的管道時不易接收到信號及長時間測量信號衰減的問題，具有不停產安裝、免維護、與管徑無關、無壓力損失等特點。 ??? 管道材質為碳鋼或不銹鋼時可直接焊接安裝，對于不可直接焊接的管道，如鑄鐵、玻璃鋼、PVC、水泥管等需配備廠家制作的專用管箍方可安裝，為防止漏水，用戶訂貨時請?zhí)峁┍粶y管道的準確外徑或周長。標準插入B型　　　　　　　　　插入C型　　　　　　　　　　　　　加長插入B型技術參數 標準插入B型（直插式）插入C型（斜插式，極不常用）加長插入B型（水泥管用）適用管徑 ?DN80mm以上材　　質 ?球閥與探桿：不銹鋼316L；球閥底座：普通碳鋼(不銹鋼選配) 工作頻率 ?1MHz 適用管材 ?碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼、水泥管等管道，允許有襯里 ?備注：1、碳鋼、不銹鋼可直接焊接(不銹鋼管道必須采用不銹鋼底座，用戶訂貨時請注意)。 ????? ?2、其它管采用管箍方可安裝(管箍材質：碳鋼,訂貨時請?zhí)峁蚀_的管道外徑或周長)。安裝方式 ?Z法適用溫度 ?－40℃～160℃ 開孔尺寸 ?Ф19mm(安裝時使用廠家提供的專用開孔器，可實現帶壓不停產安裝) 壓力等級 ?1.6MPa(安裝時壓力＜0.8MPa）防護等級 ?IP68（可浸水工作，水深≤3米）安裝空間井壁到管壁≥550mm 井壁到管壁≥360mm 井壁到管壁≥700mm 長? ??度 186mm 228mm 330mm 介質種類 ?水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。介質濁度 ?≤20000ppm且氣泡含量小信號電纜 ?SEYV75-2型專用屏蔽電纜，單根可加長到200米，布線時電纜應外加金屬套管以增加抗干擾性， ?并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。
