產品優勢：

·可以快速建立測量坐標系統，光路遮擋后可隨時恢復測量，不影響數據接收;

·測量分辨率高達0.1或0.5μm，可同時捕捉到X和Y兩個方向的偏移量，有利于得到全面的直線度特性；

·可以測量較長的工件,適合于大型機床和設備的制造檢驗和校準,也可作為設備安裝調試時精密定位工具;.

·重量輕，體積小，便于攜帶。也可安裝固定在設備上使用;

·通過藍牙無線接收數據更便捷;

·圖形化軟件界面，操作簡單易學，容易掌握。

    由于光電準直系統的高精度、穩定性，在機械工業，自動化及機械和建筑工程領域得到廣泛應用。RAYTEC GEPARD™激光準直儀是一款通用的高精度測量及校準系統，它能夠簡捷快速地完成測量任務，并實時顯示測量值，同時進行被測工件的校準、微調或在線測量。測量結果直接傳輸到軟件中，并可打印出結果。

    可輕松完成直線度、平行度、平面度、定位、校準、垂直度、角度、同心度、同軸度、主軸旋轉中心徑向跳動的測量.

    新型3D 型號更增加了定位點距離的測量功能，達到快速準確便捷的幾何形狀誤差測量。

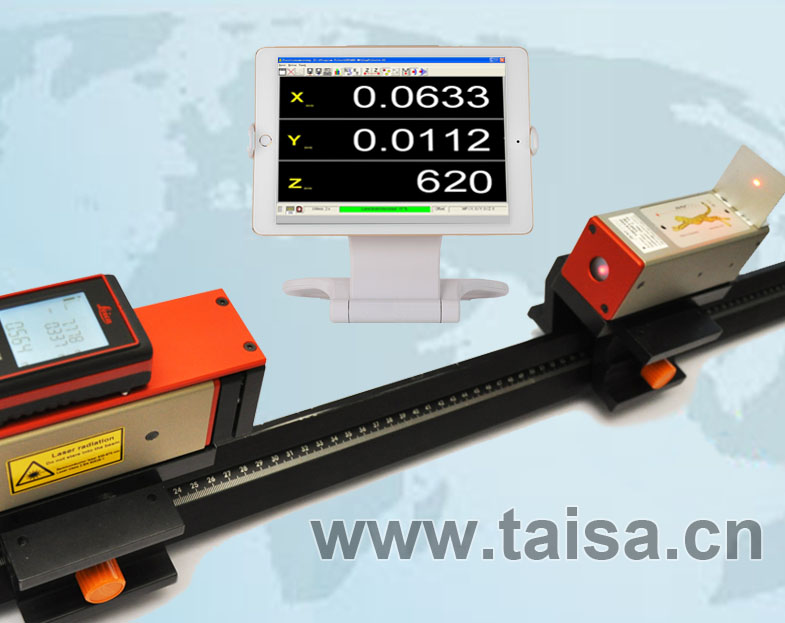

RAYTEC GEPARD bt™激光準直儀由發射器和接收器組成。

   GEPARDbt™發射器是一款高穩定性的半導體激光器，在可視范圍內無誤差工作，尤其是軟件中的微調和安裝模塊可確保工件方便快捷地調整，內置二維高靈敏度的激光探測器PSD（即GEPARDbt™接收器）。

當觸及PSD的激光信號顯示出工件精確的幾何位置的同時，便得出XY軸的mm值，通過沿著激光導軌移動GEPARDbt™接收器，工件的直線度（X值/直線）和平面度（Y值/垂直）便會在測量任務中同時完成。

    GEPARDbt™發射裝置是一款高精度激光發射器，使用高穩定性，光纖耦合半導體的可見激光，內置精密校準裝置，確?？焖倬_發射激光束。

    GEPARDbt™接收器中的光電感應傳感器非常精確地（分辨率達1ppm）探測激光束,數字信號處理器可以避免各種的環境干擾，完美處理測量數據。

來自傳感器的數據可通過藍牙無線技術被傳輸到計算機上，確保傳輸數據的安全性和使用方便。提供標準無線連接方式的同時，還可選擇光纖電纜連接。

     可實現遠程控制，手持操作裝置可以直接遠程控制測量過程和軟件應用。

測量示意：

應用范圍：

·用于直線度測量及導軌、機床調整

·鋼構框架校準

·測量平臺或基座的平面度

·測量和調整鐵軌、導軌、輥軸、地面波等的平行度

·測量和校準軸承座、鉆孔

·測量垂直度和各種調整

·工件、機械定位

·監測工件變形、撓度、位移

·為提高測量精度進行環境分析

軟件應用：

    測量數據記錄和評估軟件GEPARDbt™系統在WINDOWS操作系統下運行，可進行快速和高質量的測量工件：

·直線度、平行度、垂直度、位置校準（工件定位）；

·發射器和接收器之間的直線度誤差可通過軟件自動修正，使用„Adaptive measuring method“模式可提高測量精度；

·在記錄測量值期間，數據以圖釋和數字方式顯示在電腦顯示屏上，大尺寸數字和圖形利于遠距離讀??；

·測量工作完成后，另有其它功能可用，比如自由選擇參考點（plumb-line method）模式，按照ISO1101以線性回歸為基礎的測量值表示，全面統計計算；

·作為標準設置，測量系列和設置參數都可作為測量報告打印出來，并保存在最新的工作進程中；

·測量數據是以ASCII碼格式存檔，可使用常規的表單或數據軟件進行處理。

技術參數：
