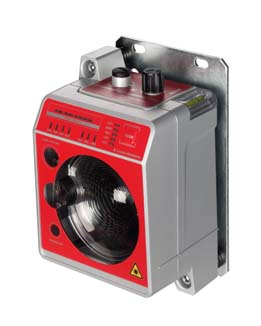

光學數據傳輸器DDLS 508 120.0

這真不是您需要的產品？
品　　牌：
勞易測

直接提問 | 回首頁搜
出廠價：
0

主要規格：
DDLS 508 120.0

用　　途：

光學數據傳輸器DDLS 508 120.0 商品描述 DDLS 508 120.0 - 光學數據傳輸器商品編號 50131027 基礎數據系列DDLS 500 光學數據工作范圍100 ... 120,000 mm 光源激光, 紅外線 3設備描述 3.1設備概覽 3.1.1概述光學數據傳送器DDLS 508通過紅外光透明﹑無接觸且無磨損地傳輸基于TCP/IP或UDP的以太網數據·無需配置MAC地址或IP地址。傳輸線路由兩臺彼此相對放置的設備組成· .一臺設備標有“Frequency F3”·另一臺“Frequency F4”· 。也可以根據型號標記DDLS 5xX ....3. ... bzw.DDLS 5xX ... 4 ...來分配設備· 1 設備外殼 2 安裝底板 3 用于支撐水平儀或水平尺的平坦表面 4 接收器透鏡 5 發射器透鏡 6 用于輔助安裝的校準激光器（可選) 7 控制面板中的LED顯示 8 水平儀（配備校準激光器的設備) 9 連接區域 10 運行模式選擇開尖 11 用于垂直對準的調節螺絲 12 用于水平對準的調節螺絲 13 用于遠程診斷的狀態LED 14 水平儀或水平尺的支撐邊緣 15 以太網接口·M12 16 電源接口·M12 3.1.2功能特征和交付選項。數據傳輸距離可達200 m 。可選的校準激光器·包含用于輔助安裝的水平儀.上部和側面用于支撐水平儀或水平尺的平坦表面。使用Single-handed Adjustment (SHA)一個人即可對準設備。可選擇內置加熱器的型號用于低至-5C的工作溫度可用于低至-35°℃ ·大開口角度的發射透鏡（如有需要請咨詢) 3.1.3協議特定屬性所有TCP/IP和UDP協議的與協議無尖的數據傳輸·例如:。PROFINET RT . EthernetlP(Rockwell).......以及其他傳輸安全協議 DDLS 508適用于傳輸以下安全協議︰。PROFlsafe over PROFINET 注意 DDLS 508不適用于傳輸以下協議︰ - PROFINET IRT - EtherCAT* - Safety-over-EtherCAT (FSoE)* * EtherCAT和FSoE協議必須使用DDLS 538光學數據傳輸· 工作原理建立數據傳輸線路需要一對設備·為了使設備在數據傳輸期間不會相互影響﹐它們使用不同的頻率·· 頻率為F3的一個設備產品名稱:DDLS 5XX xxx.3 YY 銘牌上的標識:Frequency F3· 頻率為F4的一個設備產品名稱:DDLS 5xX xxx.4 YY 銘牌上的標識:Frequency F4 注意安裝檢測范圍為200 m的設備! 對于檢測范圍為200 m的設備(DDLS 5Xx 200..)·請始終將頻率為F4的設備安裝為固定設備·
