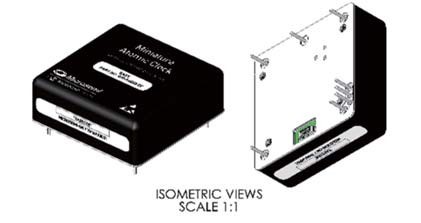

代理Microchip MAC-SA53/SA.53m微型原子鐘

這真不是您需要的產品？
品　　牌：
Microchip

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

Microchip SA.53m/SA.55m微型原子鐘產品概述： Microchip公司的SA.5X系列充分借助CSAC和前代SA.3Xm產品的CPT技術，是微型原子振蕩器的新進展。基于CPT的振蕩器采用激光對Rb原子進行詢問并實現原子共振，與傳統的基于lamp的時鐘相比，體積更小，功率更低。封裝尺寸與OCXO相似的銣原子鐘。SA5X繼承了SA.3Xm和許多傳統OCXO的封裝形式，但性能確實是無法比擬的。它的硬件和軟件已經完全重新設計，并添加新的功能，如1PPS同步，提升了穩定性，能夠在寬溫的環境下運行。主要特征： ? 48小時保持亞微秒級 ? 月老化率＜5E-11 ? 運行溫度-40℃至75℃ ? 溫度系數＜5E-11（-10℃至65℃） ? 兼容SA.3Xm的管教封裝 ? 不足8分鐘快速可靠的啟動 ? 1PPS輸入輸出更容易校準和同步 ? 新版本的軟件管理 ? 2” x 2” x 0.7” 電氣規格： RF輸出：（Pin3） ? 頻率：10MHz ? 類型：CMOS（0-3.3VDC） ? 阻抗：1MΩ ? 上升沿/下降沿：＜4ns ? 占空比：50%±10% ? 數量：1 1PPS輸出：（Pin J1-17，J1-19） ? 類型：LVDS方波 ? 電平：服從EIA/TIA-64 ? 上升/下降沿：＜4ns ? 脈沖寬度：20微秒，（可編輯，100ns-100ms，步進10ns） ? 數量：1 1PPS輸入：（Pin J1-5、7或J1-1、3） ? 類型：LVDS上升沿 ? 電平：服從EIA/TIA-64 ? 數量：2 ? zui小脈寬：100ns 串口通訊：（Pin7，8） ? 協議：RS-232 ? 類型：CMOS 0V至Vcc ? 阻抗：1MΩ ? 波特率：57600 高速通訊：（Pin J1-2、4、7） ? 協議：兼容 USB BITE輸出：（Pin 6） ? 類型：CMOS 0V至3.3V ? 阻抗：1MΩ ? 邏輯：0=正常，1=未鎖定報警輸出：（J1-20） ? 類型：CMOS 0V至3.3V ? 阻抗：1MΩ ? 邏輯：0=正常，1=報警供電：（Pin 5） ? 電壓范圍：4.5至32VDC ? 運行功耗：典型TBD W @65 oC，zui大6W @25 oC，zui大8W @-10 oC，zui大11W @-40 oC，zui大14W ? 啟動功耗：zui高14 W（-40 oC至75 oC）環境：運行溫度：-40℃至75℃ 存儲溫度：-55℃至100℃ 磁場靈敏度：＜±7E-11/高斯（zui大±2高斯）電壓靈敏度：＜1E-11p-p，±1VDC 海拔：-366至9500米振動： ? 運行：7.7grms@1hr/軸，不失鎖 ? 非運行：10.9grms@1hr/軸，沖擊 ? 運行：30g，11ms 半波，不失鎖，擾動≤4E-8 ? 非運行：50g，11ms 半波，不失鎖性能指標：鎖定時間：@-10-60℃：＜8分鐘 @-40℃：＜12分鐘模擬調節：±1E-8，0-5V，5kΩ 數字調節：±1E-6（分辨率±1E-15）出廠精度：±5E-11 復現性（斷電48小時）：±5E-11 1PPS抖動：＜1ns 短穩（艾倫方差） SA.56 SA.55 SA.53 1s 2E-11 3E-11 5E-11 10s 8E-12 1.6E-11 2.5E-11 100s 2E-12 8E-12 1E-11 7200s 3E-13 老化率：(MDEV) SA.56 SA.55 SA.53 月： 5E-11 1E-10 3E-10 年： 5E-11 1E-10 3E-10 （30天連續運行后） SSB相位噪聲（dBc/Hz） SA.56 SA.55 SA.53 1Hz ＜-70 ＜-70 ＜-65 10Hz ＜-90 ＜-87 ＜-85 100Hz ＜-120 ＜-114 ＜-112 1kHz ＜-140 ＜-130 ＜-130 10kHz ＜-145 ＜-140 ＜-140 1MHz ＜-145 溫度系數：（峰峰值） SA.56 SA.55 SA.53 -10-65℃： 5E-11 1E-10 1E-9 -40-65℃： 1E-11 自守時預計時間誤差ns: SA.56 SA.55 SA.53 24h 72 144 432 48h 288 576 1730 72h 648 1300 3890 規格尺寸：重量：＜100g 尺寸：2” x 2” x 0.7” MTBF：＞300,000h 欲了解更多信息請聯系：北京創宇星通科技有限公司（專業時間頻率、時間同步、授時產品與方案供應商）地址：北京市海淀區學院南路68號吉安大廈A座502室聯系人：李繼手機：1 3 7 1 7 6 9 2 0 7 9 Q Q ：3 1 6 5 6 8 0 0 5 9
