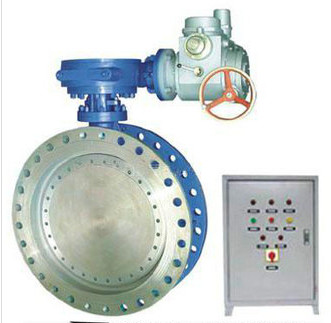

電動調速蝶閥

這真不是您需要的產品？
品　　牌：
閥天

直接提問 | 回首頁搜
出廠價：
88

主要規格：
50-2000

用　　途：
調節，截止

一、產品概述　　作位新一代調速型蝶閥，本閥從設計思路上改變了傳統的靠機械變速來完成蝶板開關速度變化得模式，根據蝶板不同位置得動作特點，從電動驅動控制上進行了全新的設計。本系列蝶閥采取改變電動裝置輸入電流的頻率，進而調整電動裝置的轉動速度和輸出力矩，以達到控制蝶板開關速度，實現蝶板快關、慢關兩階段關閉或慢開、快開兩階段開啟的目的。與液控蝶閥具有同樣的功能。二、用途　　本閥適用于介質為水、海水的管路的　泵出口位置，作為閉路閥兼有止回閥的特性，用以避免和減少管路系統中介質的倒流和水錘沖擊，保護管路．對于電廠、水廠等工作電源十分可靠的場合尤其適用。三、特點 1、電動啟閉，具有任意調整、止回和截止功能。操作方便，安全可靠。 2、本閥可連續實現慢開、快開或快關、慢關的動作，并有效的防止了泵出口介質倒流和水錘的產生。 3、節能驅動，與普通蝶閥同樣的驅動電機即可實現快關段高速小轉矩和慢關低段大轉矩的功能。 4、安裝在泵出口時，本蝶閥同時具有止回啊和閘閥的共同功能，因此可以一閥代兩閥，節約安裝空間，節省管網造價。 5、流阻小。本閥全開時流阻系數不超過０.３，因此可以節約能源，降低管路的運行費用。６、當發生事故或停電時，可以通過手動操作控制蝶閥啟閉。四、主要技術參數公稱壓力（MPa）　0.25 0.6 1.0 公稱通經（mm） 1000～2400 800～2400 500～1600 　　　　　試驗壓力強度試驗 0.375 0.90 1.5 密封試驗 0.275 0.66 1.1 適用介質水、海水適用溫度（℃） ≤80℃ 安裝方式立式、臥式五、執行標準設計制造法蘭連接尺寸結構長度壓力試驗 GB12238 GB2555-2526-8 GB12221 GB/T13927 六、主要零部件材料零件名稱材料備注閥體、蝶板、端蓋 HT200、HT250、QT450-10 閥軸、錐銷 2Cr13 閥體密封圈 1Cr18Ni9Ti、2Cr13 蝶板密封圈 NBR、1Cr18Ni9Ti 軸承 SF-1、 SF-2 自潤滑填料 NBR 七、DV942X/H電動調速電動蝶閥外形主要外形連接尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　單位:mm PN DN L A H1 H2 DO B1 B2 B3 B4 0.25MPa 1000 410 817 1303 400 225 709 303 770 1200 470 1200 812 1529 400 225 709 303 760 1400 530 1400 1020 1692 400 225 728 303 760 1600 600 1600 1145 1885 400 275 843 385 778 1800 670 1800 1315 1924 400 275 879 385 792 2000 760 2000 1670 2095 400 275 969 450 856 2200 840 2200 1739 2487 400 430 1103 540 995 2400 910 2400 1699 2595 400 430 1103 540 995
