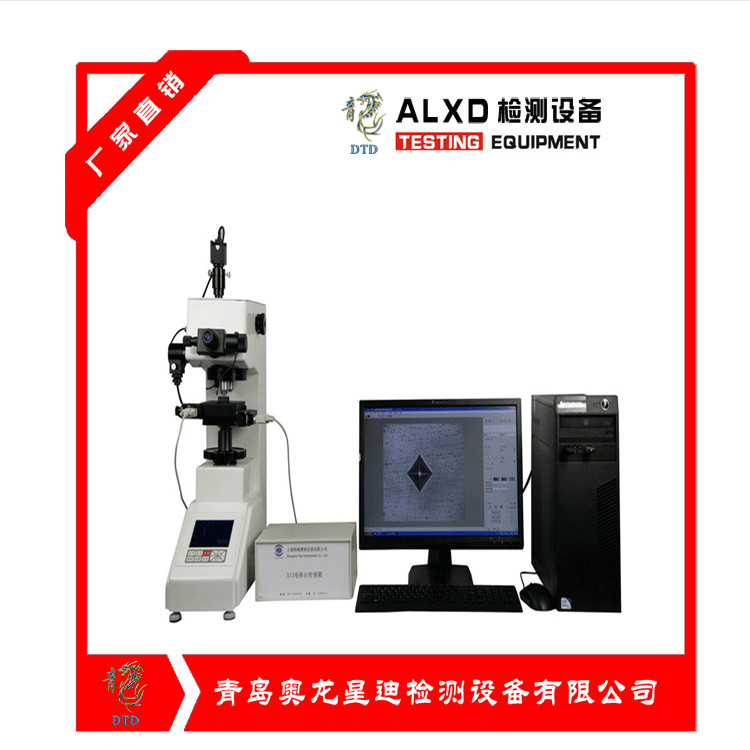

全自動維氏/顯微硬度計（觸摸屏主機），OHVS-M-AXYZF

這真不是您需要的產品？
品　　牌：
青島奧龍星迪

直接提問 | 回首頁搜
出廠價：
290000 元/臺

主要規格：
OHVS-M-AXYZF

用　　途：
驅動控制通過軟件在X-Y軸向上移動，速度可靈活的改變

OHVS-M-AXYZF 全自動維氏/顯微硬度計特視檢測技術（上海）有限公司 1．設備名稱、型號： l 設備名稱：全自動維氏/顯微硬度計 l 設備型號：THVS-1M-AXYZF 2.概述： THVS-1M-AXYZF全自動維氏/顯微硬度計主要用于各種金屬及部分非金屬材料的顯微維氏硬度測定，能夠對各種零件（機加工件、鍛件、鑄鐵、鑄鋼件等）、有色金屬及熱后處理零件等進行硬度的測定，同時適用于有效硬化層深度、涂鍍層及焊接件的熱影響部位測定。還可用于各種金屬零件內部金相組織的觀察及對圖像進行采集、顯示及輸出打印。尤其適用于測量工件的硬度梯度分布曲線及測量熱處理后齒輪的表面硬度，有效硬化層深度。 3.功能描述： 1. Z軸自動移動，自動聚焦； 2. 回轉塔臺上同時裝有10、40兩個不同倍率物鏡, 可以依需要用低倍率進行大范圍的試樣輪廓掃描或轉高倍率進行精確硬度測量； 3. 系統可以整體使用, 也可以單獨使用, 靈活性高； 4. 通過內置步進馬達控制的自動位移臺, 透過鼠標點擊控制, 擁有多樣性的控制模式, 定位精度高, 重復精度好, 移動速度快, 工作效率高； 5. 軟件可控制硬度計硬件的操作, 雙向可相互溝通； 6. 自動位移臺的雙向移動，備有安全裝置, 可以有效避免誤操作時對機器的損傷； 7. 圖像采集裝置反映速度快, 自動測量精度高, 重復性好, 有效提高硬度測量的效率及精確性； 8. 1個像素的細測量線, 手動測量時也有良好的精度。 4.技術規格：項目全自動維氏/顯微硬度測量系統總顯微維氏硬度計型號 OHVS-M-AXYZF 載荷 10,25,50,100,200,300,500,1000 gf 執行標準 GBT4340.1，GBT4340.2，ASTM_E92 加載方式自動加載/保載/卸載調焦操作手動調節測量目鏡電子型10倍物鏡 ×10倍、×40倍總放大倍數 100X, 400X 最大測量長度在100倍時900um, 在400倍時230um 測量范圍 1HV～2967HV 測微鼓輪最小分度值 0.125μm、0.0625μm 精密臺鉗最大開口：50mm 旋轉塔臺機構自動、手動物鏡—壓頭—物鏡自動切換旋轉自動轉塔臺提供快速簡捷的操作序列而不需要手動旋轉塔臺，來實現物鏡壓頭自動切換。物鏡中心與壓頭中心重合精度高誤差在1微米以內，確保試樣打壓得定位準確，并物鏡中心位置可調。手動旋轉塔臺也是允許的。加載速度 50mm/sec 保載時間 5-99sec 最小測量單位 0.01微米操作面板功能薄膜撳鍵屏，LCD顯示: 具有高集成度PC板的薄膜撳鍵屏,清晰地顯示所有的操作步驟、測量條件和測量數據——操作開始 / 重新設定/ 保載時間 / 燈光增強-減弱 / 光路切換 / 轉換標尺 / 塔臺旋轉（自動轉塔臺）/ 數據清除, 顯示 D1值 / D2值 / HV-HK指示 / 硬度值 / HRC轉換值 / 測試次數等）樣品臺 150X150毫米手動臺X\Y位置數字顯示，精度1微米載物臺升降手動樣品最大高度 90mm（自動物臺80mm）樣品最大深度 95mm 可測參數 HV / HK 通訊接口 RS232C 數據輸出和打印輸出 D1值、D2值、HV-HK指示、載荷值、統計數據等（可選擇測完再打或即測即打、單條記錄打印或全部記錄打印、3種不同的打印風格可選擇）光學功能采用平場消色差物鏡，圖像更清晰。視場照明可調，亮度等級可設定有0-9等10種亮度等級可設定，以滿足在不同條件下對燈光的不同要求光源 12V50W 根據樣品的亮度，可被計算機控制，自動調節光源的亮度，以達到最佳照明精度符合 JJG260-91、JIS B 7725、JIS B 7734、GB/T3430.2 -99 ASTM E-384、ISO 6507-2、ISO4546 硬度值轉換按GB1172-99及ASTM標準尺寸寬196 × 深450 × 高468mm 重量單機重約42kg（包括標準附件）電源單相220V 50 Hz OHVS-M-AXYZF自動控制、測量及數據圖像處理系統攝像頭 130萬像素計算機品牌操作系統：Windows XP 自自動X-Y載物臺驅動馬達步進馬達驅動控制通過軟件在X-Y軸向上移動速度可靈活的改變尺寸 100 × 100mm 最大移動距離在X-Y軸方向25 ×25mm 最小移動距離 1mm 移動速度 1-10mm/sec，可調位移重復精度 1um以內物臺移動方式設定可通過鼠標點擊界面中任意點自動選點，可進行直線開始位置的設定和隨機移動位置設定，通過鼠標點選對自動X-Y位移臺載物臺進行8個方向任意移動的控制，可調整速度、可自動復位、可隨意進行坐標清零自自動測量、控制系統型號 THVS-1M-AXYZF 系統描述自動完成連續打壓、保載、讀數、數據記錄，通過選擇一種測量方式所有測量將自動快速完成；根據不同需求選擇直線、之字形線、圓、弧線、隨機點、矩陣、自學習模式等；通過數據處理軟件提高在非光潔面上非清晰壓痕的可讀性；在試樣連續測量后形成的硬化層深度值可以以表格形式顯示；可方便輸出各種數據測量數據、硬度值表、硬化層深度、最大值、平均值、最小值。硬度計控制可對硬度計進行自動控制：自動轉塔臺(物鏡、壓頭、物鏡自動切換)、自動加載、自動測量控制可以對顯微硬度計的光源亮度進行設置選擇進行控制物鏡的轉換并反映在軟件接口進行計算參數改變選擇或起動控制硬度計壓頭自動轉入負載位置、加載、保持、卸載并自動轉回測量物鏡位置硬度計所設定的載荷可自動反映在軟件界面上控制物臺移動方式（Patten）軟件系統可控制自動載物臺進行編程移動，可進行： 1）測量模式（Random A）使用這個模式打壓和讀取一個任選點。 2）測量模式（Random B）測量和讀取任意點。以任意角度旋轉選定的坐標位置。 3) 進行橫向（X軸方向）的打壓和讀取 4) 縱向（Y軸方向）的打壓和讀取 5）測量模式（Line Set A）使用這個模式打壓和讀取和表面成一定角度的方向（Z字形移動，即硬化層深度測量的折線移動）。 6）測量模式（Line Set B）使用這個模式進行固定間隔的打壓和讀取。 7）軌跡坐標移動等移動編程方式以上可同時設定8條直線，每條直線可設999個位置測量方式自動模式: 自動加載+自動測量+自動顯示測量結果可選手動模式測量圖像采集/識別方法采用高質量、高分辨率攝像機，分辨率為130萬，大尺寸原始圖像采集；多種圖像壓縮方法方便使用（采用的圖像及測量結果供存儲格式，圖像存儲格式BMP、JPG等通用文件格式）。自動維氏壓痕測量系統采用像素識別技術，通過專用維氏硬度壓痕分析軟件對壓痕圖像進行分析，分析軟件采用數字圖像處理技術邊緣分割算法對試驗壓痕邊緣提取，進而運用小波多分辨率理論分析試驗壓痕的取樣信號，用最小二乘法擬合壓痕邊緣直線，從而提取顯微硬度壓痕邊緣的方法，實現對顯微組織維氏硬度試驗壓痕區域快速而準確地提取并自動計算維氏硬度值，提高在非光潔面上非清晰壓痕的可讀性。自動測量時間約0.3sec/1個壓痕測量重復性 ±1.0% （700HV/500gf）可測最小壓痕約5mm（自動測量）最小測量單位 0.01mm 語言中文（英文可選）數據輸出格式/ 編輯功能可按用戶要求定制檢驗報告；通過數據處理軟件，在試樣連續測量后形成的硬化層深度值可以以表格形式顯示；可方便輸出各種測量數據、硬度值表、硬化層深度、最大值、平均值、最小值、顯示并輸出彩色圖像且帶有硬度值；硬度值、硬度表、硬化層深度圖及圖片插入等數據可靈活在“WORD”（可選“EXCEL”）中編輯打印出包含數理統計及硬化層深度曲線的測試報告并保存(WORD格式) （可選“EXCEL”），還可打印觀察到的樣品形貌圖并保存，直接反映出壓痕及背景的顯微組織，同時在不同倍率物鏡下作金相分析觀察；標準配置：序號數量內容說明 1set. OHVS-M-AXYZF全自動維氏/顯微硬度計 1 自動轉塔數顯維氏/顯微硬度計 1-1 1pc. X-Y 載物臺 (內裝) 1-2 1pc. 精密臺鉗 (內裝) 1-3 2pcs. 標準測試塊 (HV700和HV400各一塊) 1-4 1pc. 金剛石壓頭 (內裝HV) 1-5 1pc. 電子式測量顯微鏡 (帶10倍目鏡) 1-6 1pc. 10倍物鏡 (內裝) 1-7 1pc. 40倍物鏡 (內裝) 1-8 4pcs. 水平調整腳 1-9 1pc. 水平儀 1-10 1pc. 壓頭罩 (內裝) 1-11 1pc. 儀器罩 1-12 2pcs. 6V, 6W 備用燈泡 1-13 1pc. 電源線 1-14 1set. 輔助工具 1-15 1pc. 操作及保養手冊 2 1set. OHVS-M-AXYZF自動控制、測量及數據圖像處理系統 2-1 1pc. 自動載物臺及驅動箱(100 ×100 mm, X,Y 行程25mm ) 2-2 1pc. 工業控制器(品牌計算機) 2-4 1pc. 130萬像素工業數字攝像機 2-5 1pc. 光學適配器及C型接口 2-6 1set. THVS-M-AXYZF軟件 2-7 1pc. 鑲嵌件夾具（Φ30mm） 2-8 1pc. 萬能夾具(最大夾持樣品≥50mm) 2-9 1pc. 壓平器(最大高度≥90mm)
