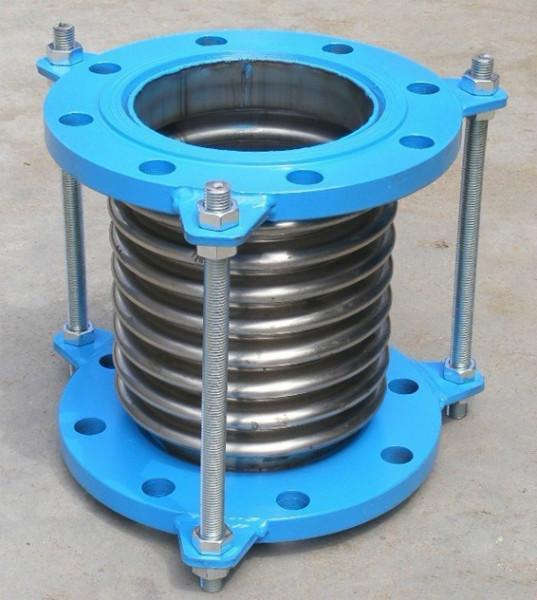

昭和補償器

這真不是您需要的產品？
品　　牌：
昭和

直接提問 | 回首頁搜
出廠價：
58 元/臺

主要規格：

用　　途：

波紋補償器實際用途： 1、補償吸收管道軸向、橫向、角向熱變形。 2、波紋補償器伸縮量，方便閥門管道的安裝與拆卸。 3、吸收設備振動，減少設備振動對管道的影響。 4、吸收地震、地陷對管道的變形量。適用工況：工稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa 工作溫度：-50℃ 介質：液體、氣體等。法蘭標準：國標GB、美標ANSI、日標JIS、德標DIN等結構材料： 1.波紋管：不銹鋼304、316L、321等 2.法蘭、接管：碳鋼、不銹鋼304、316L、321等 3.拉桿螺栓、螺母：碳鋼產品代號示例：　安裝注意事項： 1、所通介質氯離子含量≤25PPM。 2、嚴禁焊渣濺傷波紋管。 3、必須按產品流向標志安裝。 4、波紋管兩端必須合理的設置導向支座及固定支座。（詳見“波紋補償器管系支座設置”） 5、不允許用波紋補償器的變形來強行調整管系位置的安裝誤差。 6、禁止用安裝拉桿或限位拉桿起吊。 7、安裝完畢后，應拆除運輸拉桿和帶有黃色標記的限位拉桿。軸向內壓式波紋補償器主要數據：通徑 DN 波數壓力等級Mpa 波紋管有效面積 cm2 最大外徑尺寸 mm 長度 0.25 0.6 1.0 1.6 2.5 法蘭 JDZ/F (mm) 接管 JDZ/F (mm) 軸向補嘗量mm,f911度N/ram 32 8 25/21 22/26 20/26 18/63 15/98 16 110 160/250 264/210 16 50/11 46/14 41/14 36/32 31/47 220 224/291 316/320 40 8 25/28 22/44 20/44 18/89 15/106 23 130 164/259 269/260 16 50/14 46/22 41/22 36/45 31/55 240 230/304 319/400 50 8 25/30 22/51 20/70 18/70 15/138 37 150 172/276 282/230 16 50/16 46/26 41/35 36/35 31/70 260 240/342 347/450 65 8 33/28 30/35 26/44 22/55 19/68 55 170 315/294 300/260 12 42/16 38/22 38/32 34/40 29/50 280 260/334 340/470 80 8 40/20 36/26 34/33 28/41 24/54 81 200 240/338 344/260 10 53/14 49/17 49/21 43/26 38/33 230 270/368 374/300 100 8 45/47 45/60 40/75 35/93 29/117 121 220 235/317 323/280 10 76/26 74/32 64/40 57/50 49/63 260 305/381 387/320 125 6 48/38 42/47 38/59 34/74 29/92 180 250 282/314 316/320 8 85/23 77/29 66/36 58/45 50/56 290 382/386 388/360 150 6 49/42 44/50 40/62 34/78 29/97 257 250 282/339 338/320 8 79/34 71/43 64/51 54/59 46/65 290 356/399 402/360 200 6 52/49 46/55 42/68 38/78 34/111 479 300 280/348 348/370 8 73/31 65/44 59/52 53/58 48/78 340 340/402 402/420 250 6 72/30 63/34 59/42 52/45 47/55 769 300 315/379 415/420 8 108/16 97/21 87/35 79/39 71/47 360 393/459 493/460 300 6 72/51 65/55 59/59 52/65 47/71 1105 340 366/427 466/488 8 108/32 97/35 87/37 79/41 71/45 400 464/525 564/520 350 6 72/58 65/62 59/67 52/74 47/81 1307 340 397/452 497/480 8 108/38 97/41 87/44 79/48 71/47 420 509/564 609/540 400 6 72/54 65/58 59/62 52/68 47/75 1611 340 412/478 512/480 8 108/36 97/39 87/43 79/47 71/52 420 522/588 622/560 450 6 108/32 97/35 87/37 79/41 71/45 1972 340 403/498 503/500 8 162/20 145/22 131/23 118/25 106/28 450 503/658 603/590 500 6 108/59 97/64 87/68 79/75 71/82 2445 340 431/523 531/500 8 162/34 145/37 131/39 118/43 106/48 450 531/665 631/600 600 6 108/74 97/80 87/85 79/94 71/103 3534 380 478/548 578/540 8 162/42 145/45 131/49 118/53 106/60 658/679 758/640 700 4 108/67 97/72 87/77 79/85 71/95 4717 1110 490 550 6 162/42 145/45 131/49 118/53 106/60 690 670 800 4 120/88 108/95 102/102 94/112 82/123 5822 1265 502 560 6 183/67 164/72 156/77 144/85 125/93 610 600 900 4 120/84 108/90 102/97 94/107 82/117 7620 1186 620 6 183/60 164/65 156/69 144/76 125/84 720 1000 4 120/91 108/98 102/105 94/166 9043 1286 690 6 183/59 164/65 156/71 144/81 790
