閥門用途:

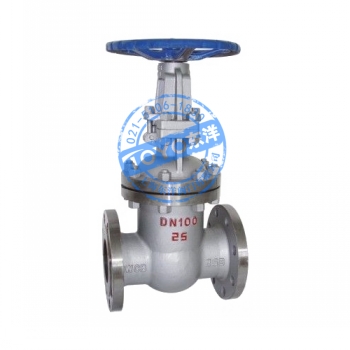

高中壓法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。
結構與特點:
1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。標準與規范：
設計制造：按GB/T12234-89的規定
結構長度：按GB/T12221-89的規定
法蘭面尺寸：按JB79GB/T9112-9131的規定
檢查與試驗：安JB/T9092-99GB/T13927-92的規定
傳動方式：手動、電動、齒輪性能與規范：
型號
Type公稱壓力
Nominal
Pressure試驗壓力
Test Pressure工作溫度（℃）Working
Temperature適用介質Suitable
Medium強度（水）
(Mpa)密封（水）
空氣（Mpa）低壓密封
空氣（Mpa)Z41H-16C
1.6
2.4
1.8
0.6
≤425
水、蒸汽、
油品等Z41H-25C
2.5
3.8
2.8
0.6
≤425
Z41H-40C
4.0
6.0
4.4
0.6
≤425
Z41H-64C
6.4
9.6
7.0
0.6
≤425
主要零件材料：
零件名稱
閥體材料Body Material Code
Part Name
閥體/閥蓋
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti/CF8
ZG1Cr18Ni12Mo2Ti/CF8M
Body/Bonnet
閘板
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti/CF8
ZG1Cr18Ni12Mo2Ti/CF8M
Wedge
閥桿
Cr13
25Cr2MoV
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
Stem
填料
柔性石墨/Flexible Graphite
聚四氟乙烯/PTFE
Packing
墊片
18-8柔性石墨/18-8Flexible Graphite
Gasket
螺栓
35/35CrMo
25CrMoV
1Cr18Ni9
1Cr18Ni9
Bolt
適用溫度
-29-425℃
-29-450℃
-40-200℃
-40-200℃
Suitable Temp.
適用介質
水、油品、蒸汽
Water,Oil,Steam蒸汽、油品
Steam,Oil硝酸類
Nitrc Acid醋酸類
Acetic AcidSuitable Mediu
