自動化儀表在LNG行業的應用
自動化儀表系統要能保證原料氣經過凈化、冷凝至液化一系列工藝過程的安全操作、運行，由于裝置內介質多為易燃易爆，部分為低溫、高壓，要求確保控制系統和現場儀表運行可靠。裝置內儀表防爆優先采用不低于ExibII CT4的本安防爆系統，適用隔離型安全柵。對熱電阻、熱電偶、質量流量計、電磁閥、在線氣象色譜，選用隔爆型，其防爆等級不低于ExibII CT4
儀表選型本著技術先進、安全可靠、維修方便和經濟合理的原則進行。現場儀表原則上均帶就地顯示表頭，以便觀察和調試，現場儀表的防護等級不低于IP55。

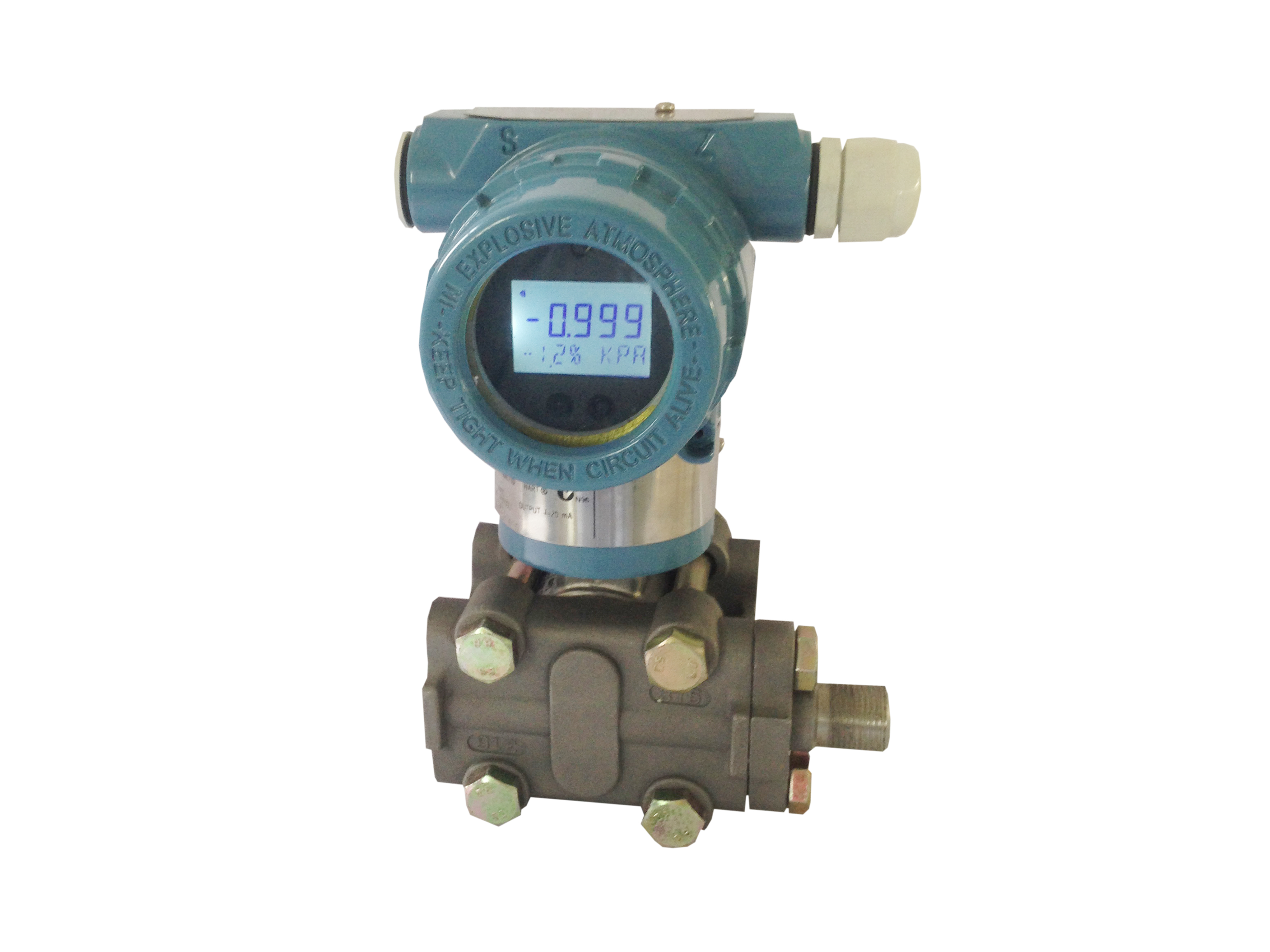

1、壓力、液位、差壓變送器

1.1 變送器技術簡述

傳感器：可以同時測量(△P)，靜壓(SP)和溫度(T)，進行靜壓(SP)和溫度(T)的補償。

膜盒：傳感器通過硅油封裝在膜盒的頸部，膜盒本身也由高壓側和低壓側相互隔離的兩部分組成。在過程檢測中工藝流體的高壓和低壓分別作用于膜盒的高壓側和低壓側，通過硅油傳輸?shù)絺鞲衅鞯牟煌课唬棺兯推髯罱K輸出相應的電流值(4～20mA DC)。

1.2 精度：精度要求達到0.075\%(包括線性、變差性和重復性在內的綜合影響誤差)。

1.3 可靠性：平均無故障時間(MTBF)>470 years (470 年)。

1.4 穩定性：五年的穩定性達滿量程的±0.05\%，即每年穩定性為滿量程的±0.01\%。

1.5 所有就地安裝的智能變送器均為全天候型的。

1.6 智能變送器外殼的防護等級為IP67，防爆等級為EEx d II CT5,T6。

1.7 智能變送器的電器接口為1/2”NPT 內螺紋。

1.8 智能變送器的測量介質接口為1/2”NPT 或1/4”NPT。

1.9 智能變送器均帶有現場指示表。

壓力變送器： 線性刻度 直讀

差壓變送器(一般)：線性刻度直讀

差壓變送器(流量)：方根刻度直讀

差壓變送器(液位)：線性刻度 0~100\%

1.10 每臺變送器的銘牌上均標有變送器的位號及量程，以方便檢查和安裝。
