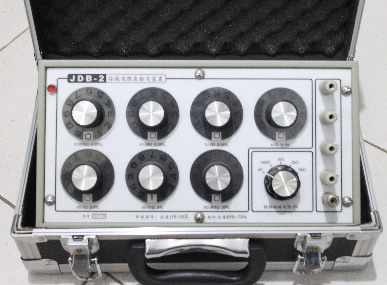

JDB-2型接地電阻表檢定裝置
一、概述
接地電阻表是根據電位補償原理生產的安全型儀表。它操作簡單、攜帶方便，廣泛用于測量單個接地體和集中接地體的接地電阻。接地電阻的測量是監測接地質量，保證用電安全的重要措施。
接地電阻表的國家檢定規程是JJG366-2004接地電阻表檢定規程。
JDB-2接地電阻表檢定裝置是檢定接地電阻表的標準儀器，完全符合JJG366-2004對標準器的要求，可檢定各種準確度等級的和各種型號的模擬式和數字式接地電阻表。不得用于接地導通電阻表(工作電流為AC25A)的檢定。可以作電阻箱使用，起始電阻10mΩ，分辨力達1mΩ。
二、主要技術指標
2.1 電阻輸出范圍0.010Ω～20001.110Ω；最小分辨力：1mΩ。
2.2 模擬接地電阻rE（標準電阻器）阻值（Ω）
×103
×102
×101
×100
×10-1
×10-2
×10-3
功率、電流
0.25W
0.25W
0.25W
0.25W
0.5A
0.5A
0.5A
準確度（％）
0.05
0.05
0.1
0.1
0.5
5.0
20
2.3 模擬輔助接地電阻rP、rC（輔助接地電阻）
阻值（Ω）
0
500
1000
2000
5000
準確度（％）
(＜0.1Ω)
2.0
2.0
2.0
2.0
功率（W）
rp 1W rc 2W
2.4 使用環境：溫度20℃±5℃; 相對濕度40％～75％RH
2.5 重量＜2.5kg
2.6 體積368mm×164mm×110mm
