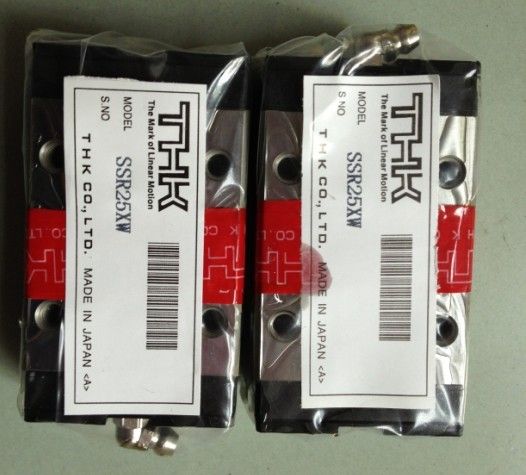

THK導軌滑塊，THK滑軌配件，THK軌道耗材

這真不是您需要的產品？
品　　牌：
THK

直接提問 | 回首頁搜
出廠價：
0

主要規格：
HSR

用　　途：
工業自動化

THK滑塊、THK滑塊導軌材質性能： 1、材質：HRW系列主要采用兩種材質，一種是軸承鋼材質，一種是不銹鋼材質。 2、HRW系列小型化、重負荷：由于有效鋼珠數量多，所以此型號在所有方向上都具有高剛性。軌道幅度寬，單軸即可承受足夠的力矩。另外，軌道的斷面二次矩大，因此側向的剛性也高。從而不需要如側面支撐等加固件。 3、自動調心能力：由于THK獨特的圓弧溝槽的下面組合（DF組合）具有自動調節能力，即使施加預壓也能吸收安裝誤差，從而得到高精度、平滑穩定的直線運動。三、THK滑塊導軌包裝及內部結構 1、包裝：采用紙箱式包裝。 2、結構與鋼珠沿著LM軌道和LM滑塊上經過精密研磨加工的4列滾動面進行滾動；通過組裝在LM滑塊上的端蓋板，使鋼球列循環運動。 LM滑塊采用保持板將鋼球保持住，因此即使從LM軌道中抽出LM滑塊，鋼球也不會脫落，(HRW12和14LR型除外)為使LM滑塊上的4個作用方向（徑向、反徑向和側向）均具有相同的額定載荷，各鋼球列被設計成按接觸角45度配置，因此無論何種姿勢都可以使用。并且因能施加均等的預壓，從而既能一邊維持較低的摩擦系數，又加強了4個方向的剛性。此型號為軌道幅度寬、總高度低的低重心構造，因此可在需節省空間的場所或者有力矩作用，需要高剛性的場所等單軸使用。四、具體型號和說明如下： 1、HRW-CA型：此為在LM滑塊的法蘭部實施了螺紋加工的類型。可以從上下任選一方向安裝。型號：HRW17CA1UU HRW21CA1UU HRW27CA1UU HRW35CA1UU HRW50CA1UU HRW60CA1UU 2、HRW-CR型:此為在LM滑塊上實施了螺紋加工的類型。型號：HRW17CR1UU HRW21CR1UU HRW27CR1UU HRW35CR1UU HRW50CR1UU 3、HRW-LRM型：此為在LM滑塊上實施了螺紋加工的類型。型號： HRW12LRM1UU HRW14LRM1UU THK滑塊導軌材質性能： 1、材質SHS系列主要采用耐磨型軸承鋼材質。另外還備有不銹鋼型，LM滑塊、LM軌道、鋼球也可采用不銹鋼制造。 2、4方向等負荷：為使LM滑塊上的4個作用方向（徑向、反徑向和側向）均具有相同的額定載荷，各鋼球列被設計成按接觸角45度配置，因此無論何種姿勢都可以使用，用途廣泛。 3、自動調心能力：由于THK獨特的圓弧溝槽的正面組合（DF組合）具有自動調心能力，即使施加預壓也能吸收安裝誤差，從而得到高精度、平滑穩定的直線運動。 4、世界標準尺寸:SHS的尺寸設計以由直線運動系統之先驅THK所開發的、事實上以成為世界標準的全鋼球LM滾動導軌SHS型為基準。 5、低重心、高剛性：通過對LM軌道橫斷面尺寸的小型化，使重心變低，同時實現了高剛性。三、THK滑塊導軌包裝及內部結構 1、包裝：采用紙箱式包裝 2、結構與特長：鋼球沿著LM軌道和LM滑塊上經精密研磨加工而成的4列滾動面進行滾動；通過球保持器與組裝在LM滑塊上的端蓋板，使鋼球列作循環運動。為使LM滑塊上的4個使用方向（徑向、反徑向和側向）均具有相同的額定載荷，各鋼球列被設計成按接觸角45度配置，因此無論何種姿勢都可以使用。并且因能施加均等的預壓，從而既能一邊維持較低的摩擦系數，又加強了4個方向的剛性。同時，因斷面高度低，并且對LM滑塊進行了高剛性設計，從而能獲得穩定的高精度直線運動。四、具體型號和說明如下： 1、SHS-C型：LM滑塊的法蘭部實施了螺紋加工。可以從上下任選一方向安裝。可用于工作臺上無法鉆安裝螺栓用通孔的情況。型號：SHS15C1UU SHS20C1UU HS30C1UU SHS35C1UU SHS45C1UU SHS55C1UU 2、SHS-V型：為減小了LM滑塊的寬度（W）、實施了螺紋加工的類型。可用于工作臺寬度空間不足的場所。型號：SHS15V1UU SHS20V1UU SHS25V1UU SHS30V1UU SHS35V1UU SHS45V1UU SHS55V1UU 3、SHS-R型：減小了LM滑塊的寬度（W），安裝部實施了螺紋加工。為繼承了全鋼球LM滾動導軌HSR-R型的高度尺寸的類型。型號： SHS15R1UU SHS25R1UU SHS30R1UU SHS35R1UU SHS45R1UU SHS55R1UU HSR THK滑塊導軌材質性能： 1、材質HSR系列主要采用耐磨型軸承鋼材質。另外還備有不銹鋼型，LM滑塊、LM軌道、鋼球也可采用不銹鋼制造。 2、HSR系列4方向等負荷：為使LM滑塊上的4個作用方向（徑向、反徑向和側向）均具有相同的額定載荷，各鋼球列被設計成按接觸角45度配置，因此無論何種姿勢都可以使用，用途廣泛。 2、高鋼性：因鋼球的配置是采用具有良好平衡性的4列排列，所以能施加充分的預壓，并且容易地提升4個方向的剛性。 3、自動調心能力：由于THK獨特的圓弧溝槽的下面組合（DF組合）具有自動調心能力，即使施加預壓也能吸收安裝誤差，從而得到高精度、平滑穩定的直線運動。 4、出色的耐久性：即使在預壓或偏置負荷作用之下，鋼球的差動量也抑制在最低限度，實現了高耐磨損性和精度的長期維持。三、THK滑塊導軌包裝及內部結構 1、包裝：采用紙箱式包裝 2、結構與特長：鋼球沿著LM軌道和LM滑塊上經過精密研磨加工的4列滾動面進行滾動；通過組裝在LM滑塊上的端蓋板，使鋼球列循環運動。LM滑塊采用保持板將鋼球保持住，因此即使從LM軌道中抽出LM滑塊，鋼球也不會脫落（HSR8、10和12型除外）。為使LM滑塊上的4個作用方向（徑向、反徑向和側向）均具有相同的額定載荷，各鋼珠列被設計成按接觸角45度配置，因此無論何種姿勢都可以使用。并且因此能施加均等的預壓，從而既能一邊維持較低的摩擦系數，又加強了4個方向的剛性。同時，因斷面高度低，并且對LM滑塊進行了高剛性設計，從而能獲得穩定的高精度直線運動。三、具體型號和說明如下： 1、HSR-A型：此為在LM滑塊的法蘭部實施了螺紋加工的類型。型號：HSR15-160L HSR20-220L 2、HSR-B型：此類型在LM滑塊的法蘭部實施了通孔加工，可用于工作臺上無法鉆裝配螺栓用通孔的情況。型號：HSR15B HSR20B HSR25B HSR30B HSR35B HSR45B HSR65B 3、HSR-R型：此事型號為減小了LM滑塊的寬度（W)、實施了螺紋加工的類型，最適合小型化設計。型號：HSR20LA1UU HSR25LA1UU HSR30LA1UU HSR35LA1UU HSR45LA1UU HSR55LA1UU HSR20LB1UU HSR25LB1UU HSR30LB1UU HSR35LB1UU HSR45LB1UU HSR55LB1UU HSR20LR1UU HSR25LR1UU HSR30LR1UU HSR35LR1UU HSR45LR1UU HSR55LR1UU HSR15YR1UU HSR20YR1UU SRS 一、THK滑塊導軌用途：產品主要包括日本THK直線導軌、滾珠絲杠、滾珠花鍵、thk滾動導軌、直線軸承以及相關組合部件等直線運動系列產品，產品種類、規格齊全，能充分滿足貴公司的多樣性選擇。THK產品廣泛應用于各種車床、磨床、機床、切割機、機械加工中心、自動化裝置、運輸設備、量測儀器、機密測試儀、半導體設備、木工機械、食品機械、醫療設備、包裝設備和汽車制造設備等相關設備，其優良專業品質行銷遍及全球。企業全方位的現貨庫存，快捷的物流中心，優質的服務，以及強大的技術力量，贏得了廣大客戶的支持和信賴。二、THK滑塊導軌材質性能： 1、材質：THK導軌SRS系列主要采用不銹鋼材質為主，主要適用于使用環境潮濕，使用環境有水的用戶。 2、灰塵少、防銹:使用球保持器可消除鋼球之間的摩擦，提高了油脂保持性，因此可降低粉塵的產生。另外，LM滑塊和LM軌道使用高耐腐蝕性的不銹鋼。 3、SRS小型化：SRS型的軌道斷面高度被控制得較低，采用左右各1條鋼球列的小型結構，可安裝于要求節省空間的部位。 4、輕量化：由于SRS型的LM滑塊的一部分（如鋼球后孔周圍等）采用樹脂材料并通過嵌入成形技術加工而成，因此實現了輕量化和低慣性。三、THK滑塊導軌包裝及內部結構 1、包裝：采用紙箱式包裝 2、結構與特長：球保持器型LM滾動導軌SRS型采用在小體積的機身中裝設2條滾動面結構，可以承受各個方向的負荷;對于要求節省空間的部位、或者有力矩作用的部位等，可能使用單軸。并且，使用球保持器可消除鋼球之間的摩擦，因而實現了出的高速性、低噪單、好音質、較長的合用壽命以及長期運行而免維護。四、具體型號和說明如下： 1、THK球保持器微形型號SRS型，THK直線導軌，THK導軌副，球保持器微型導軌SRS型使用球保持器可消除鋼球之間的摩擦，提高了油脂保持性，因此可降低粉塵的產生，材質不銹鋼，小型化，輕量化，低慣性、THK直線導軌 2、SRS5M系列：是帶保持器的最小型號，與RSR5M型具有安裝尺寸互換性。型號：SRS5-40L 3、SRS5WM型：與SRS5M型相比，此類型加長了LM滑塊全長（L）,增加了寬度（W）以及提高了額定載荷和容許力矩。與RSR5WM型具有安裝尺寸互換性。型號：SRS7M SRS9M SRS12M SRS15M SRS7WM SRS12WM 4、SRS-N型：與SRS-M型想比，加長了LM滑塊全長（L）增大了額定載荷和容許力矩的型號。型號：SRS9N-55L SRS12N-95L SRS15N-110L 5、SRS-WN型：與SRS-WM型相比，加長了LM滑塊全長（L）,增大了額定載荷和容許力矩的型號。型號： SRS9W-110L SRS12W-190L SRS15W-150L 6、SRS-M型：對于SRS-M型，也可對應不帶球保持器的全鋼球類型。如有需要，請您在訂貨時按SRS-G型加以指示。但是由于SRS-G型不帶球保持器，因此與SRS-M型相此，其動態額定載荷較小。型號：SRS7-70L SRS9-55L SRS12-70 SRS15-110L SRS20-220L SRS25-280L SSR 一、THK滑塊導軌用途：產品主要包括日本THK直線導軌、滾珠絲杠、滾珠花鍵、thk滾動導軌、直線軸承以及相關組合部件等直線運動系列產品，產品種類、規格齊全，能充分滿足貴公司的多樣性選擇。THK產品廣泛應用于各種車床、磨床、機床、切割機、機械加工中心、自動化裝置、運輸設備、量測儀器、機密測試儀、半導體設備、木工機械、食品機械、醫療設備、包裝設備和汽車制造設備等相關設備，其優良專業品質行銷遍及全球。企業全方位的現貨庫存，快捷的物流中心，優質的服務，以及強大的技術力量，贏得了廣大客戶的支持和信賴。二、THK滑塊導軌材質性能： 1、材質：SSR系列主要采用耐腐蝕性優異的不銹鋼材料的LM滑塊、LM軌道、鋼球而制成的不銹鋼型產品也實現了標準化。另外還備有耐磨型軸承鋼材質，LM滑塊、LM軌道、鋼球也可采用軸承鋼制造。 2、小型化、徑向型：因為采用截面高度低的緊湊設計，并具有在徑向方向上承重能力強的鋼球接觸構造，所以最適合于水平安裝下使用。 3、出色的平面行走精度：采用徑向方向負荷能力較強的鋼球接觸結構，因此承受徑向載荷作用時徑向方向上的變位量較少，可以獲得穩定的行走精度。 4、自動調心能力:由于THK獨特的圓弧溝槽的正組合（DF組合）具有自動調心能力，即使施加預壓也能吸收安裝誤差，從而得到高精度、平滑穩定的直線運動。三、THK滑塊導軌包裝及內部結構 1、包裝：采用紙箱式包裝 2、結構與特長：鉛球沿著LM軌道和LM滑塊上經精密研磨加工而成的4列滾動面進行滾動；通過球保持器與組裝在LM滑塊上的端蓋板，使鋼球列作循運動。使用球保持器可消除鋼球之間的摩擦并提高潤滑脂的保持性，因而實現了低噪音、高速、長使用壽命以及長期的運行而免維護。四、具體型號和說明如下： 1、SSR-XW型：為減小了LM滑塊的寬度（W）、實施了螺紋加工的類型。型號：SSR15XW1UU SSR20XW1UU SSR30XW1UU SSR35XW1UU 2、SSR-XV型：此類型與SSR-XW型具有相同的橫斷面形狀，為縮短了LM滑塊全長（L)R的節省空間型。型號：SSR15XV1UU SSR20XV1UU SSR15XV1UU SSR20XV1UU 3、SSR-XTB型:因為可從底面安裝LM滑塊，所以最適合于無法在工作臺上鉆安裝螺栓用通孔的情況。型號：SSR15XTB1UU SSR20XTB1UU SSR15XTB1UU SSR20XTB1UU
