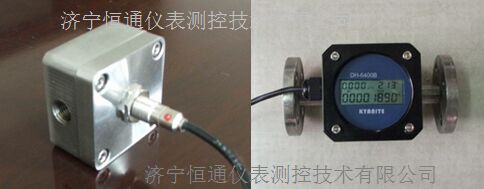

LCW微型齒輪流量計

這真不是您需要的產品？
品　　牌：
HTMC

直接提問 | 回首頁搜
出廠價：
10000 元/套

主要規格：
DN4-DN10

用　　途：
液體流量測量

微型齒輪流量計一、LCW微型齒輪流量計產品概述 LCW系列微型流量計是應市場需求，在吸收國外先進技術的基礎上，研制開發的新型的容積式流量計。已形成多種規格和型號。它具有體積小巧、結構簡單、安裝及維護使用方便、計量精度高等特點。對被測液體的粘度適應性強，被測液體的壓力變化和前后直管段無特殊要求，流量微小，自流即可工作計量。特別適用于汽車耗油、鍋爐燃油、醫藥、食品、化工原料、酒類、牛奶、植物油罐裝等各種液體的微小流量的準確計量。二、LCW微型齒輪流量計工作原理 LC系列微量流量計由流量變送器和顯示兩部分組成，流量變送器的計量腔內有一對橢圓型計量齒輪，該齒輪與計量腔體組成若干已知體積的空腔作為計量單元。在進出口微壓差的作用下，推動齒輪轉動，并不斷地把進口液體經計量腔計量后送至出口，同時傳感器產生相應的電信號，并送至顯示部分，顯示部分處理后，即可顯示出液體的瞬時流量和累計流量。三、LCW微型齒輪流量計產品特點 1、測定原理為容積式。傳感器，不與介質接觸，就可透過外殼檢測，無機械傳動損失，保證了測量精度 2. 本體材料為不銹鋼，適應于各種液體。所有零部件均經精密加工而成，無鑄造缺陷，表面光潔美觀。體積小巧、結構簡單、安裝及清洗維護方便。無須專業人員即可現場拆卸再裝，且再裝后，不改變原有計量精度。四、LCW微型齒輪流量計主要技術參數 1. 脈沖輸出型：采用三線制（正電源線，信號線與電源地線）無觸點方波輸出，發訊可靠傳輸距離遠，允許工作電壓DC12V或24V 。可與各種二次儀表，PLC或DCS系統相聯 2. 現場顯示型：配電子液晶計數器，與變送器構成機電一體化流量計。內置鋰電池（可連續使用多年）可顯示總累積量，本次累積，瞬時量。并可以同步輸出脈沖、 4～20mA，RS485，RS232（外接24VDC） 3. 精度： 0.2，0.5 ，1.0 4. 介質溫度： -20～+80℃ 5. 公稱壓力： 0.3、0.6、1.0、1.6、2.5、4.0MPa 6. 本體材質：鋁合金、銅合金，不銹鋼304、316齒輪材質：鋁合金、銅合金，不銹鋼304、316 密封材料：丁腈橡膠或 F4 粘度 2～200mPa.s 口徑 (mm) 流量范圍 L/h 4 1—100 6 2—200 8 50—500 10 100—1000 特殊要求可以另行注明 7. 脈沖當量：以實際標注為準 （單位：L/P）五、LCW微型齒輪流量計流量范圍 1—100 L/h 20-1500ml/min 2-200L/h 0.3-3L/min 100-1000L/h 1.5-16L/min 六、LCW微型齒輪流量計外形安裝 1.脈沖輸出型（需配顯示儀表） 55或80mm 55或80mm ■現場顯示型 90mm46或 38mm 70mm 2. 安裝前管線須清洗干凈，在流量計前須安裝過濾器。 3. 為便于檢修，應裝有旁路管線，流量計前后應安裝閥門。 4. 流量計不分進出口方向
