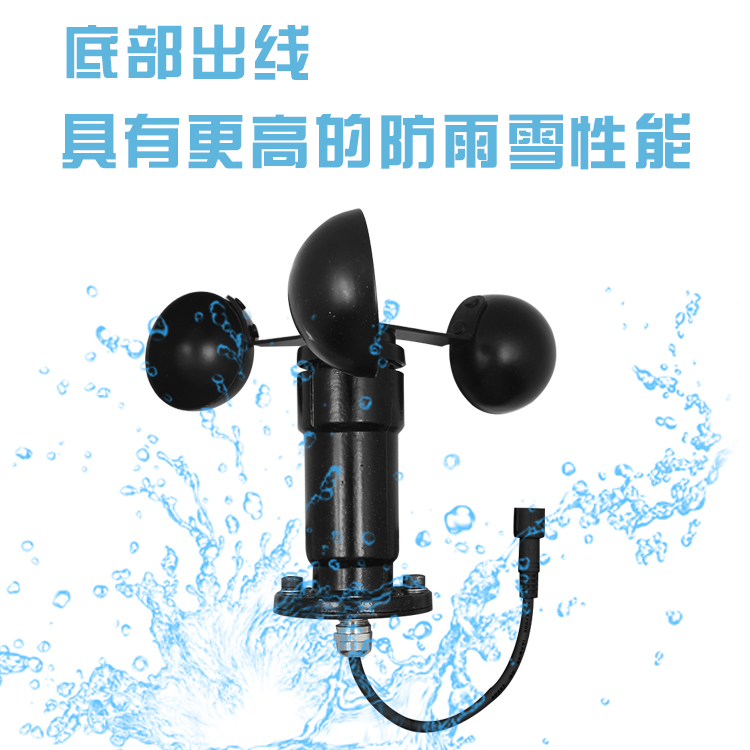

1. 產品介紹 1.1 產品概述 RS-FS-*風速變送器，外形小巧輕便，便于攜帶和組裝，三杯設計理念可以有效獲得風速信息，殼體采用優質鋁合金型材，外部進行電鍍噴塑處理，具有良好的防腐、防侵蝕等特點，能夠保證變送器長期使用無銹琢現象，同時配合內部順滑的軸承系統，確保了信息采集的精確性，并以傳統模擬量信號（4-20mA、0-10V、0-5V）進行數據輸出。被廣泛應用于溫室、環境保護、氣象站、船舶、碼頭、養殖等環境的風速測量。 1.2 功能特點 ?量程：0-30m/s，分辨率0.1m/s ?防電磁干擾處理 ?采用底部出線方式、完全杜航空插頭橡膠墊老化問題，長期使用仍然防水 ?采用高性能進口軸承，轉動阻力小，測量精確 ?全鋁外殼，機械強度大，硬度高，耐腐蝕、不生銹可長期使用于室外 ?設備結構及重量經過精心設計及分配，轉動慣量小，響應靈敏 ?可同時適用于四線制與三線制接法。 1.3 主要技術指標 直流供電（默認） 10~30V DC 最大功耗 電流輸出 1.2W 電壓輸出 1.2W 分辨率 0.1m/s 變送器電路工作溫度 -20℃~+60℃，0%RH~80%RH 測量范圍 0~30m/s 啟動速度 ≤0.2m/s 動態響應時間 ≤0.5s 輸出信號 電流輸出 4~20mA 電壓輸出 0~5V/0~10V 負載能力 電壓輸出 輸出電阻≤250Ω 電流輸出 ≤600Ω 2. 產品選型 RS- 公司代號 FS- 風速變送器 I20- 4～20 mA電流輸出 V05- 0～5V電壓輸出 V10- 0～10V電壓輸出 3. 設備安裝說明 3.1 設備安裝前檢查 ■變送器設備1臺 ■安裝螺絲4個 ■12V/1A電源1臺（選配） ■合格證、保修卡、校準報告等 3.2 接線 3.2.1: 電源接線 寬電壓10~30V直流電源輸入。針對0-10V輸出型設備只能用24V供電。 3.2.2: 輸出接口接線 同時適應三線制與四線制。
