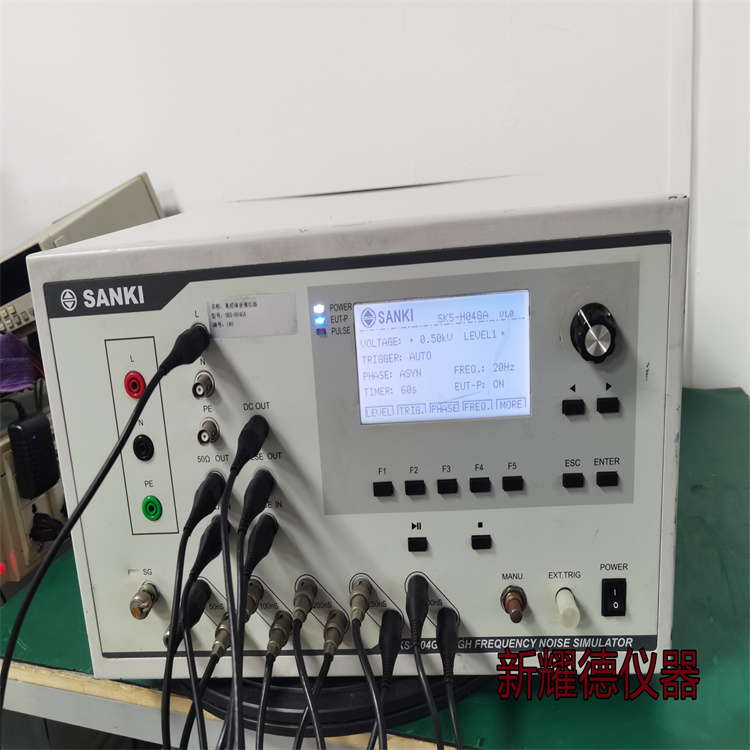

- 高頻噪聲模擬器 SKS-H04GA 高頻噪聲模擬發生器是再現開關等ON/OFF時產生上升時間很快的高頻噪聲的EMC測試儀器。由于脈沖上升時間在1ns以下，并包含了寬帶寬的噪聲，所以非常適合重現誤動作。再現進入電源線的線路噪聲和進入通信線的感應噪聲，可進行電子產品的誤動作和功能低下的性能評估。 1、 測試目的 高頻噪聲模擬發生器是再現開關等ON/OFF時產生上升時間很快的高頻噪聲的EMC測試儀器。由于脈沖上升時間在1ns以下，并包含了寬帶寬的噪聲，所以非常適合重現誤動作。再現進入電源線的線路噪聲和進入通信線的感應噪聲，可進行電子產品的誤動作和功能低下的性能評估。 2、 應用領域 ● 民用設備(白色家電、AV設備、通信設備等) ● 產業設備(工業機械、控制設備、辦公設備、醫療器械、游戲設備、測試設備等) ● 車載設備 ● 電子部件(控制電路板及電路板上的電子部件等) 3、 符合標準 ● 日本NECA TR-28標準 ● 日本JEC0103-2005標準 ● 日本JEM-TR177標準 ● 相關產品標準及企業標準 4、 試驗用發生器原理簡圖 高頻噪聲模擬器的準備狀態是高壓電源充電已結束，作為延時線使用的50Ω同軸電纜分布電容也充電到HV。當水銀開關閉合時，由于終端電阻與延時電纜的特性阻抗相等，在終端電阻上得到的電壓將是+1/2HV。與此同時，水銀開關閉合瞬間由于回路阻抗發生突變有一部分能量(幅值也是+1/2HV)經延時電纜向高壓電源方向反射。當反射波到達充電電阻處(170KΩ)，由于電阻的阻抗遠大于電纜的阻抗，要形成第二次反射，屬開路反射，反射波反相，以-1/2HV向負載方向反射。當第二次反射波到達負載時，正好和原來的+1/2HV相抵消，形成一個完整方波，方波寬度等于電磁波在延時線上來回反射的時間。改變延時線長度也就改變了方波的寬度。 5、 輸出波形 高頻噪聲發生器 SKS-H04GA 1、 技術特點 ① 完全符合日本NECA TR-28標準; ② 輸出脈沖電壓高達4KV; ③ 采用液晶顯示，內置99個用戶模式，供客戶使用; ④ 脈寬50ns-1000ns，以50ns為步長連續可調，較高脈沖重復頻率高達100Hz; ⑤ 采用程控高壓電源，輸出電壓精細，穩定性高; ⑥ 采用原裝全日本設計工藝線路，控制點以及日本進口關鍵元器件，可靠性高; ⑦ 受試設備供電電流達到16A(可定制32A); ⑧ 內置手動、自動以及外加脈沖信號三種觸發方式。 2、 主要技術參數 產品型號 SKS-H04GA 輸出電壓 1V～4000V可調（開路） 0.5V～2000V可調（50Ω負載） 脈沖極性 正、負、正負交替 方波 脈沖寬度 50～1000ns可調（50ns步進） 上升沿時間 ＜1ns 輸出阻抗 50Ω 脈沖重復模式 單次觸發 手動按鈕 外部觸發 TTL電平 100Hz(MAX) 內部觸發 1～100Hz 相位注入方式 異步 同步 注入相位0～359° 耦合去耦網絡 內置單相三線耦合/去耦網絡 耦合去耦網絡容量 交流：AC230V/16A 頻率：50/60Hz 直流：DC230V/16A 儀器工作電源 AC220V 50/60Hz 測試方式 相線與相線的差模測試 相線與地線的共模測試 尺寸（W×D×H） 430mm×400mm×250mm 重量 約20kg
