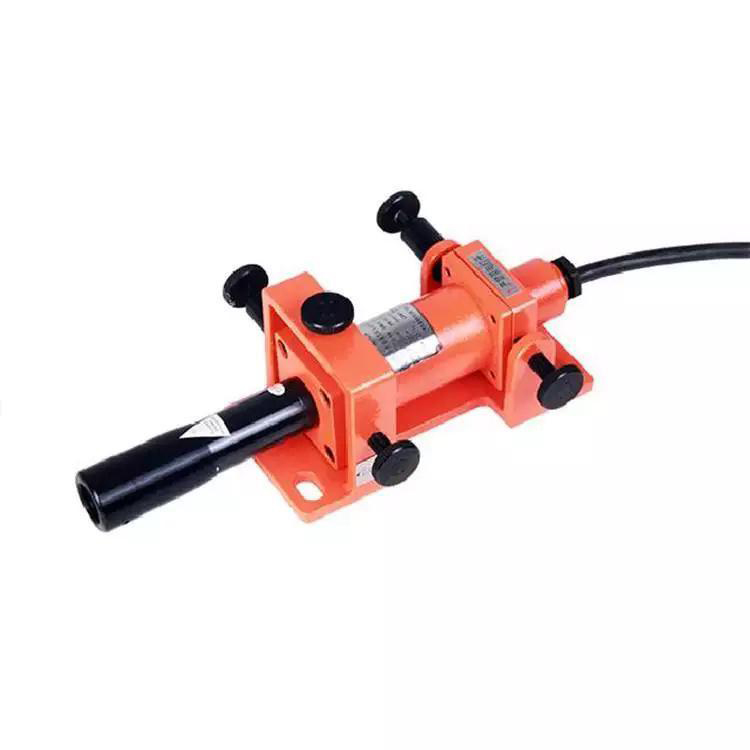

哈光YBJ-500A礦用激光指向儀

這真不是您需要的產品？
品　　牌：
哈光

直接提問 | 回首頁搜
出廠價：
0

主要規格：
YBJ-500A

用　　途：
不限

單位名稱：南京弘圖儀器有限公司網上報價僅作參考，準確價格歡迎來電咨詢 YBJ-500A礦用隔爆型激光指向儀該系列產品主要應用于用于礦山巷道掘進時的指向定位；掘進機推進方向的控制；煤礦綜采工作面的定位。輸入電壓 AC 127V / 220V 激光功率 ≥5mw 有效測量 600m 光斑直徑 ≤ 40mm ( 600m 處 ) 防爆方式隔爆型儀器重量 3.5kg 一、概述 1．特點 YBJ礦用隔爆型激光指向儀是集電子、光學機械等技術為體的儀器。具有外形美觀、體積小、重量輕、防爆等特點。儀器安裝采用固定式，可快速固定在錨桿上。儀器可在360°范圍任意粗調，微調準確；調節方便，制動可靠。產品采用自主研發的光學系統，可采用紅、綠兩種光源，光斑大小、礦下施工需求。儀器采用交直流轉換電源模塊，交流寬電壓AC80V～AC245V供電，具有保護功能。 2．標準 GB3836-2010 MT870-2000 Q/HGY22-2012技術條件 3．主要用途及適用范圍儀器主要用于煤礦井下巷道開采時提供中腰線定位、運輸管道、運輸皮帶、風管、水管、電纜鋪設等方向定位。還可為地鐵、公路、鐵路、橋梁、隧道、涵洞、輸油管道鋪設、排水施工等巷道掘進提供準直線。 4．儀器型號定義注：YBJ-500A礦用隔爆型激光指向儀 5．使用環境大氣壓：86kPa～110kPa 環境溫度：-20℃～+40℃ 空氣相對濕度：≤95%RH（+25℃時）含有**性氣體（甲烷）和煤塵混合物的煤礦井下環境中在無明顯破壞絕緣的氣體或蒸汽的環境中污染等級：3級二、結構特點及工作原理 1．結構特點：儀器將電源模塊、光學組合為體，具有外形美觀、體積小、重量輕等特點。儀器粗調采用360°可旋轉鎖緊機構，安裝采用固定式鎖緊裝置，固定儀器方便快捷。儀器通過微調機構可在不小于±1.5°范圍內進行水平、垂直細微調整。 2．工作原理：儀器接入供電電壓AC127V后，通過電源模塊轉換成直流電壓給激光管供電，產生激光束，再通過光學系統產生激光遠程指向光束，其測程分別達到500米。三、技術參數安裝方式：固定式防爆形式：礦用隔爆型防爆標志：ExdIMb 激光指向儀工作制：連續運行供電電壓：AC127V (電壓在AC105V～AC140V之間儀器可正常工作）工作電流：≤90mA 光功率：不大于15mW 有效測程：500m 光斑直徑：在500m處光斑直徑不大于50mm 光斑漂移量: 在500m處光斑漂移量應不大于10mm 橫向、縱向粗調：360°任意橫向、縱向調節范圍：≥±1.5° 四、外型尺寸及重量: 尺寸：298×182×110（mm）重量：3.4 kg
