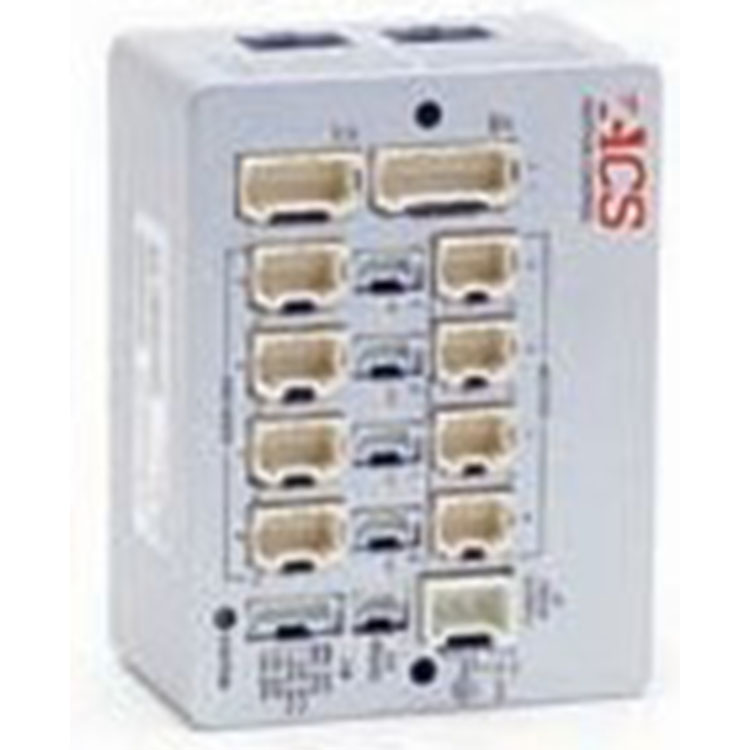

ACS性能高交流、直流驅動器

這真不是您需要的產品？
品　　牌：
ACS

直接提問 | 回首頁搜
出廠價：
8000 元/臺

主要規格：
臺

用　　途：

ACS性能高交流、直流驅動器 1.ACS伺服驅動器概述 ACS有一系列性能高的通用驅動模塊。所有的驅動器根據工業ding級性能設計,功率范圍10W到10KW，電機DC母線電壓12V-680V.所有驅動器只能由ACS控制器控制。驅動器只能和ACS的EtheCAT控制器一起操作, 所有的驅動器都經過優化，達到低電磁噪聲等級，可有max大可能的低靜止抖動和高速度平滑性，可編程設置，方便使用和診斷。可以通過設置來控制任意類型的電機(單相，兩相，三相，DC無刷，AC感應，DC有刷，步進電機)，可以實現開環控制，閉環控制和雙閉環控制。支持多種類型的反饋，例如增量光電類型，激光編碼器反饋(數字量和模擬量sin-cos)，絕dui編碼器和旋變。另外每個模塊有統一IO功能，例如PEG(位置事件觸發)位置寄存器MARK 和電機抱閘控制。 2.ACS伺服驅動器系列： 1）ACS伺服驅動器 UDMlc 4軸驅動模塊，max大48VDC 5/10A max大200W集成4軸或2軸的緊湊型通用EtherCAT驅動模塊。為多軸運動控制而設計，例如檢測頭和空間有限的桌面運動平臺。UDMlc由12-48VDC電源供電，輸出電流等級1.25/2.5,2.5/5A，如果選用2軸版本可以支持5/10A。支持max大4路增量數字編碼器和max多兩路絕dui編碼器。 2）ACS伺服驅動器 UDMsd 4軸驅動模塊，max高48VDC 2.5/5A 4軸或2軸的緊湊型EtherCAT驅動模塊，max高支持100W。支持UDmlc的全部功能，有Sub-D類型插頭。有一下電流等級：1.25/2.5,2.5/5A 3）ACS伺服驅動器 UDMpc 2軸驅動模塊，max大48VDC,10/20A PCB安裝的EtherCAT驅動模塊，支持max多2軸，每軸400W。為多軸客戶訂制接口而設計。支持 STO功能，12-48V供電，電流等級2.5/5A,5/10A,10/20A，支持以下反饋器件：增量數字(max大4 個)，絕dui編碼器(max多2個)。樣機訂單時，該模塊可以安裝在UDMpc-048-BOB模塊上。 4）ACS伺服驅動器 UDMnt 內置兩個驅動器的驅動模塊，max高80VDC,10/20A 內置1個或2個驅動器的緊湊型通用驅動模塊，max高可以支持700W。有12-80VDC供電。輸出電流等級：2.5/5A,5/10A,10/20A，支持以下反饋器件：增量數字編碼器，模擬量sin-cos編碼器，絕dui編碼器。sin-cos接口同時支持激光反饋編碼器，max大支持速率為10MHz。 5）ACS伺服驅動器 UDMmc 4軸驅動模塊，max高80VDC,20/40A 可以內置2個或4個驅動器的EtherCAT通用驅動模塊，max高輸出1400W。支持STO功能，供電范圍12-80VDC，有以下電流等級：5/10A,10/20A,20/40A，四軸模塊支持2/5A和2/10A組合， 2/5A和2/20A組合，2/10A和2/20A組合。支持以下反饋器件：增量數字編碼器(4個)，絕dui編碼器(4個) 6）ACS伺服驅動器 UDMcb 2軸驅動器，max高100VDC,13.3/40A PCB安裝的EtherCAT驅動模塊，支持max多2軸，max高1.3KW。UDMcb可以使用12到60VDC或者 12到100VDC供電。電流等級：3.3/10A, 6.6/20A, 10/30A和13.3/40A.支持以下位置反饋器件：增量數字(max大4個)，絕dui編碼器(max多2個) 7）ACS伺服驅動器 UDMpa 兩軸驅動器，max高100VDC,13.3/40A UDMPA是UDMCB封裝模式，采用品質高金屬接頭。 8）ACS伺服驅動器 UDMpm 2軸驅動模塊，320VDC,7.5/15A 內置兩個驅動器的EtherCAT經濟型方案，max大支持1.6kw。有85V-230VAC供電，可以有2.5/5A，5/10A，7.5/15A電流等級。支持以下反饋器件：增量數字編碼器(4)模擬量編碼器(2)絕dui編碼器(2)旋變(2) 9）ACS伺服驅動器 UDMhp/ba 3軸驅動模塊，320VDC 15/30A 內置3個驅動器的EtherCAT驅動模塊。UDMhp專為高精度需求設計。UDMba是經濟型版本。85-230VAC供電。輸出電流等級：5/10A，10/20A，15/30A。支持以下反饋器件：增量數字(4)，模擬量sin-cos(3)，絕dui編碼器(3) 10) ACS伺服驅動器 UDMhv 2軸驅動模塊，max高675VDC,15/30A，在320VDC時支持20/60A電流輸出強大的EtherCAT驅動模塊，內置 1個或 2個驅動模塊，max高支持 9KW。 UDMhv可由 480vac供電。可以有一下輸出選擇：230V支持5/10A,10/20A.15/30A。電流等級組合 20/20A+5/10A. 230v時有5/15A，10/30A，15/45A，20/60A. 支持以下反饋器件：增量數字編碼器(4)模擬量sin-cos編碼器(2)絕dui編碼器(2)旋變(2) 11) ACS伺服驅動器 MC4Udc 8軸驅動模塊，寬范圍的電流和電源等級豐富的組合選項，可以支持2-8個內置驅動模塊，每個模塊100W-10KW。MC4U是為滿足定制化和靈活配置和OEMs而設計的解決方案。可以縮短開發周期，降低研發風險，同時集成度更高成本更低。詳細信息見18-19頁。 12) ACS伺服驅動器 PDMnt 單極性步進電機驅動器，內置8個驅動模塊，max高40VDC，3A 該驅動模塊支持開環步進電機驅動，專為帶EtherCAT 網絡的多軸經濟型方案設計。有 4軸和8軸選項，可以內置電源或者不內置電源。每個模塊有一個雙極性驅動模塊，max高支持40VDC,3A。所有的驅動模塊都支持單極性驅動，max高40VDC,3A。每個模塊的電流等級可以通過程序配置，支持1A,1,5A,2A,3A。步進角通用可以通過程序設置：全步距，1/2,1/4,1/8,1/16步距。SDMnt包含兩個脈沖方向輸入接口和兩個脈沖方向輸出，可以用于配置主從模式。集成6個通用輸入和6個通用輸出。內置40VDC，240W電機供電電源，可由95VAC-240VAC供電。40Vdc同時可以輸出給其他模塊供電。沒有內置電源的驅動模塊可以由12-40VDC直接供電。 3.ACS伺服驅動器供應型號 UDMlc UDMsd UDMpc UDMnt UDMmc UDMcb UDMpa UDMpm UDMhp/ba UDMhv MC4Udc PDMnt
