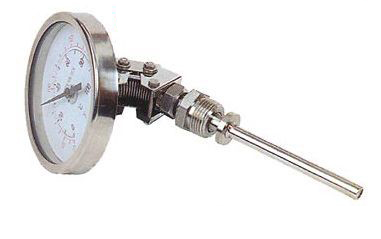

萬向型雙金屬溫度計

這真不是您需要的產品？
品　　牌：

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

1、應用雙金屬溫度計是一種測量中低溫度的現場檢測儀表。可以直接測量各種生產過程中的-80℃-+500℃范圍內液體蒸汽和氣體介質溫度。公司可按樣品或圖紙定做各種特殊型號熱電偶、熱電阻、雙金屬溫度計及溫度傳感器保護套管。 2、特點現場顯示溫度，直觀方便安全可靠，使用壽命長多種結構形式，可滿足不同要求 3、工作原理雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。 4、主要技術參數產品執行標準：JB/T8803-1998；GB3836-83 標度盤公稱直徑：60、100、150 精度等級：1.0、1.5 熱響應時間：≤40s 防護等級：IP55 角度調整誤差：角度調整誤差應不超過其量程的1.0％回差：溫度計回差應不大于基本誤差限的絕對值重復性：溫度計重復性極限范圍切應不大于基本誤差限絕對值的1／2 5、測溫范圍測溫范圍 ℃ 適應范圍工業、商業實驗室、小型 -80-+40 √ √ -40-+80 √ √ 0-50 √ √ 0-100 √ √ 0-150 √ √ 0-200 √ √ 0-300 √ √ 0-400 √ √ 0-500 √ √ 6、正常工作大氣條件工作場所溫度 ℃ 相對溫度％掩蔽場所 -25-+25 5-100 戶外場所 - 40-+85 5-100 7、測量端形式 8、外形尺寸形式 A B C E L D 軸向型 65 23 73 - 75 100 150 200 300 400 500 750 1000 Φ6 Φ8 Φ10 105 23 73 - 155 23 73 - 徑向型 65 50 110 34 105 50 110 34 155 50 110 34 135°向型 105 23 85 - 155 23 85 - 萬向型 105 23 178 120 155 23 178 120 9、安裝固定形式 10、型號命名方式 11、萬向型雙金屬溫度計規格型號型號測溫范圍℃ 精度等級保護管材料規格安裝固定裝置 D L WSS-480 -80-+40 0-80 0-100 0-150 0-200 0-400 0-500 　 1．5 1Cr18Ni9Ti 304 316 316L 哈氏C-276 　 Φ100 75 100 150 200 300 400 500 750 1000 　無固定裝置 WSS-580 Φ150 WSS-481 Φ100 可動外螺紋 WSS-581 Φ150 WSS-482 Φ100 可動內螺紋 WSS-582 Φ150 WSS-483 Φ100 固定螺紋 WSS-583 Φ150 WSS-484 Φ100 固定法蘭 WSS-584 Φ150 WSS-4285 Φ100 卡套螺紋 WSS-585 Φ150 WSS-486 Φ100 卡套法蘭 WSS-586 Φ150 12、安裝方式 13、直形連接頭規格代號 M D D1 D2 d h H TH48A M16X1.5 Φ36 Φ18 Φ14 Φ7 27 80 TH48B M20X1.5 Φ40 Φ18 Φ14 Φ7 27 60 TH48C M27X2 Φ47 Φ28 Φ22 Φ17 32 60 TH48D M33X2 Φ55 Φ36 Φ30 Φ21 34 120 TH48E NPT1/2 Φ39 Φ27 Φ21 Φ16 35 60 120 TH48F NPT3/4 Φ47 Φ31 Φ25 Φ20 40 TH48G NPT1 Φ47 Φ41 Φ35 Φ30 45 代號 M D D1 d h H TH49A M27X2 Φ47 Φ28 Φ18 30 90 TH49B M33X2 Φ55 Φ36 Φ24 30 150 TH49C NPT1/2 Φ39 Φ27 Φ16 30 90 TH49D NPT3/4 Φ47 Φ31 Φ20 35 90 150 TH49E NPT1 Φ47 Φ41 Φ30 40 代號 M D D1 d H TH50A M16X1.5 Φ26 Φ28 Φ18 90 TH50B M20X1.5 Φ30 Φ36 Φ24 150 TH50C M27X2 Φ37 Φ27 Φ16 90 TH50D NPT1/4 Φ16 Φ31 Φ20 90 150 TH50E NPT1/2 Φ21 Φ41 Φ30 TH50F NPT3/4 Φ34 Φ41 Φ30 14、選型須知 1.型號 2.表盤直徑 3.精度等級 4.安裝固定形式 5.測溫范圍 6.長度或插入深度 7.公司還可按樣品或圖紙定做各種特殊型號熱電偶、熱電阻、雙金屬溫度計及法蘭套管例A：萬向型，表盤直徑100，測溫范圍0-400℃，1．5級，活動外螺紋 M27x2, 長度450mm. WSS-481 0-400℃ L=450mm. M27x2
