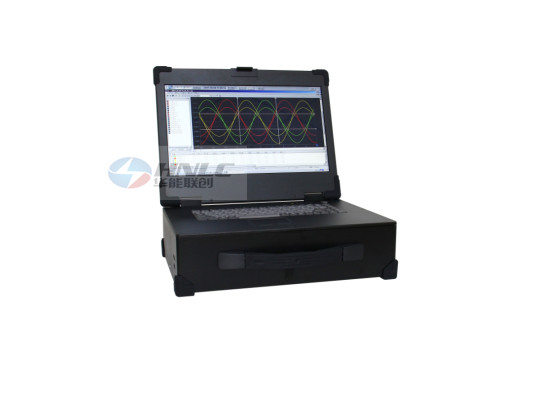

WFLC-VI電量記錄（波形）分析儀

這真不是您需要的產品？
品　　牌：
華能聯創

直接提問 | 回首頁搜
出廠價：
1e+08

主要規格：

用　　途：
數據采集、故障錄波

電量記錄波形分析儀，是以WIN操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲功能的便攜式裝置。基于DSP的先進數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率，最高為100K/S，可用于暫態電氣信號的錄制分析。采用先進工控內核，結合嵌入式操作系統，高效、可靠地實現數據高級處理、傳輸、存儲、分析、顯示功能。高速數據采集分析儀可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。產品特征電量記錄（波形）分析儀產品特色 1、以自主開發的嵌入式操作系統為核心，通用性強 2、模件式輸入方式，適合各種特殊參量的測量 3、存儲容量120GB硬盤 4、先進的信號處理技術，保證采集數據的可用性 5、長期、廣泛的現場積累造就的軟件功能適合不同用戶的應用要求電量記錄（波形）分析儀產品功能 1、故障錄波：可接入各種設備回路中對被測參量進行實時監測并完成故障時的數據記錄。故障錄波啟動方式包括模擬量啟動、開關量啟動、手動啟動等。模擬量啟動包括突變量啟動、越限量啟動（如：過壓啟動、欠壓啟動、過電流啟動、負序電流啟動、逆功率啟動等）；開關量啟動為開關變位啟動。 2、裝置具有15.6寸LCD顯示屏，分辨率1366×768。除可顯示所有被測參量有效值外，還可實時顯示監測模擬量波形、矢量圖等，并可作為示波器使用。 3、裝置可測量的模擬量包括工頻電壓量、電流量，直流電壓量、直流電流量；開關量輸入為無源節點和有源信號。 4、裝置具有發電機特性試驗（短路、空載等）、勵磁試驗、同期試驗、交流阻抗試驗等功能。可計算超調量、振蕩次數、上升時間、調節時間、響應時間、合閘沖擊試驗、滅磁時間常數、阻尼比、響應比等參數。 5、裝置具有逐點瞬時功率及瞬時有效值記錄功能。 6、裝置能夠快速、準確地完成勵磁信號的測量，響應時間≤5ms，記錄波形上不含整流紋波。 7、裝置具有10/100Mbps 802.3u網絡接口。產品別稱便攜式錄波儀、電量記錄分析儀、便攜式波形記錄儀、便攜式故障錄波器、波形記錄儀、發電機綜合特性測試儀、便攜式故障錄波器、波形分析儀、武漢電量記錄分析儀、合閘沖擊試驗采集裝置技術參數 1、模擬量8路、12路、16路、18路、24路 2、開關量16路（8路有源、8路無源） 3、模擬量采樣頻率：10K/s、20K/s、50K/s、100K/s可選 4、開關量事件分辨率：0.1ms 5、A/D轉換分辨率：16位 6、有效值準確度：0.2級。 7、模擬信號輸入范圍：交流電壓: 0～150V 交流電流：0～10A 直流電壓：±2000V 直流電流：0～100mVwww.whhnlc.com 直流電流：4～20mA 8、開關量輸入方式：無源接點和有源信號（ DC24V-220V） 9、故障記錄容量：120GB硬盤 10、派生量：有功功率、無功功率、頻率、正序、負序、零序、矢量和（差）等。 11、通訊接口：一個10/100Mbps 802.3u網絡接口；兩個USB接口。 12、顯示屏：15.6寸 LCD液晶屏，分辨率1366×768。 13、機箱尺寸（寬×深×高）：407*307*150（mm） 14、供電電源：AC85-260V 50Hz±0.5Hz；DC110-370V。 15、絕緣強度：一般通道AC1500V 華能聯創銷售電話：02788040496
