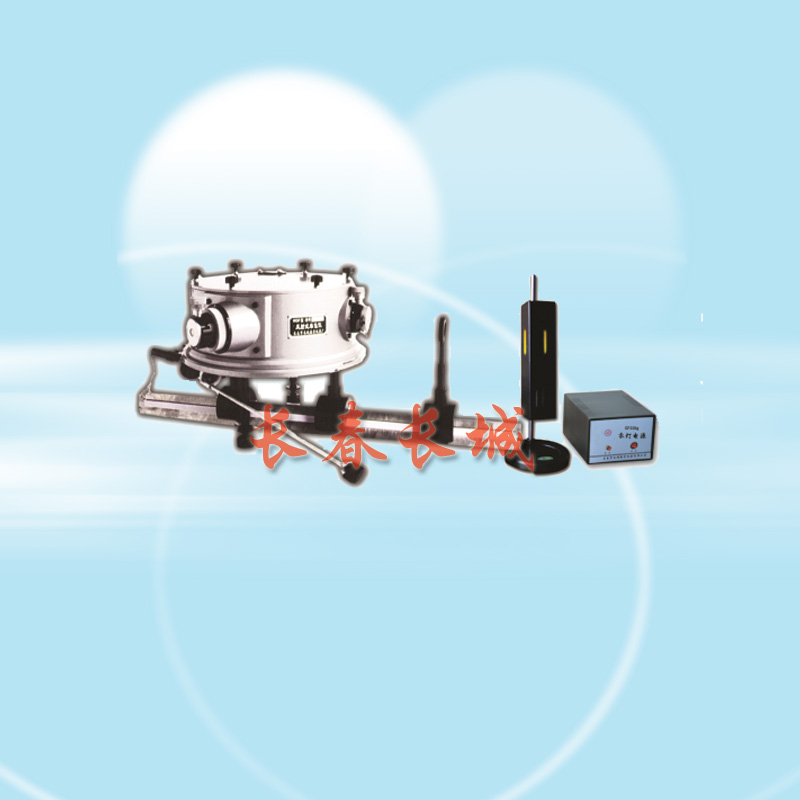

反射式單色儀

一、實驗內容： 1、了解反射式棱鏡單色儀的結構原理； 2、掌握單色儀的定標和使用方法； 3、利用單色儀測濾色片的光譜透過率。二、主要技術參數： 1、儀器由入射準直系統、色散系統、出射聚光系統組成； 2、ZF1玻璃棱鏡工作波長范圍：370-2800nm，波長準確度：1nm； 3、分辨率：R=982可分開鈉D雙線（0.6nm）； 4、儀器的單色程度（對鈉D線）:當狹縫為0.1㎜寬時△λ≤5nm； 5、當狹縫無限窄時：△λ≤0.6nm； 6、反射球面物鏡：焦距（ｆ）＝344.4mm； 7、相對孔徑（D/F）≈1:7； 8、狹縫工作特性：工作范圍：0～3mm； 9、讀數鼓格值：0.01mm； 10、光學三角導軌（鑄鐵）1米； 11、雙膠合透鏡組：F：150mm， ?40mm； ※12、配有看譜儀裝置，放大倍數30倍，精度0.01mm。 ※13、高壓汞燈電源（電感式）：機箱殼體雙側45°排比散熱孔距?3*15*18，表面砂黑工藝無噪音，穩定性好。無需保險絲，自帶短路保護裝置；安全磁燈頭座防破碎，升降式調節架，方形燈罩除上下升降外還可以90度翻轉照明，3視掛式毛玻璃窗口可拆卸；額定電壓220V, 工作電壓15V。
